Grandstream Networks GWN7630 User Manual

~9~
~10~

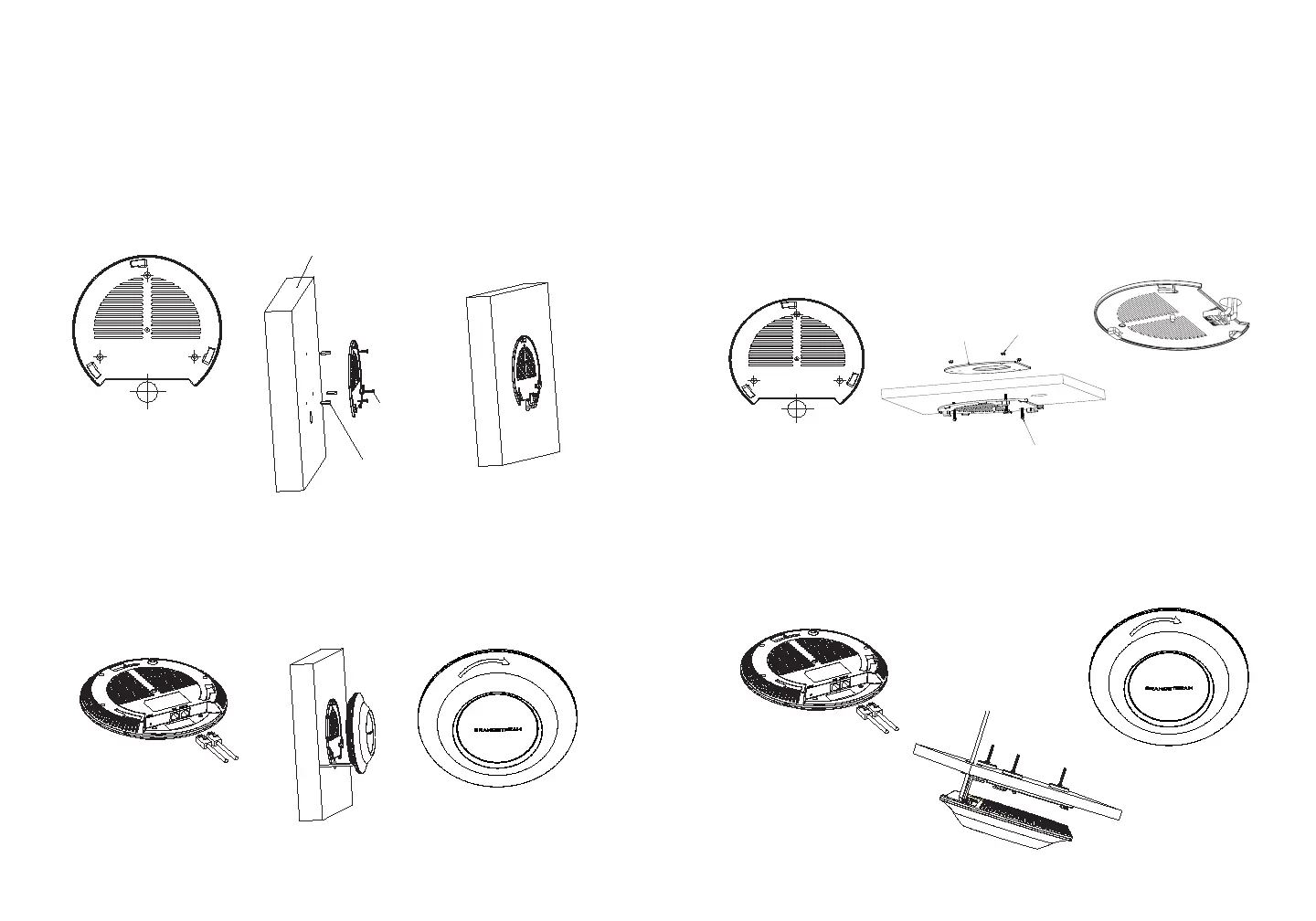

壁挂式安装
1. 将安装支架放置在所需安装的位置并箭头朝上。
2. 用铅笔标出四个安装孔（螺丝孔直径5.5mm的十字线孔直径
25mm）。
3. 将膨胀螺栓放入5.5毫米的孔。通过将螺丝拧入螺栓把安装支架固
定在墙上。
1
2
3
Wall
PA3.5 x 20
Screw
Plastic Expansion
Bolt
4. 将以太网电缆的RJ45端口插入GWN7630的网络端口中。
5. 将在GWN7630AP的箭头与安装支架的锁定选项卡上的箭头，并确保
您的周报牢固就位安装支架。
6. 将GWN7630顺时针旋转直至其锁定到位。
墙壁
螺丝
(PA 3.5x20)
塑料膨胀螺栓
4
5
6
顶式安装
备注: 推荐将设备安装在天花板上以确保信号的最优覆盖性能
1
2
3
1. 拆下吊顶板。
2. 将吊顶板放在天花板的中央并标记安装螺丝孔（螺丝孔直径5.5mm的十
字线孔直径25毫米）。
3. 将螺钉放入安装托架。
4. 将以太网电缆的RJ45端口插入GWN7630的网络端口中.
天花板安装支架 M3螺帽
5. 将在GWN7630AP的箭头与安装支架的锁定选项卡上的箭头对齐。确保
您的GWN牢固地安装在支架上并连接上了网络和电源线。
6. 将GWN7630顺时针旋转直至其锁定到位。
螺丝
(PM 3×50）
4
5
6
