EINRICHTEN DES TELEFONS:
1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür
vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgeseh-
enen Montagelöche
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauage heraus (Siehe
untere Skizze)
4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den
Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass
die Hör-Sprecheinheit für die Wandmontage besser xiert werden kann. (Siehe
untere Skizze).

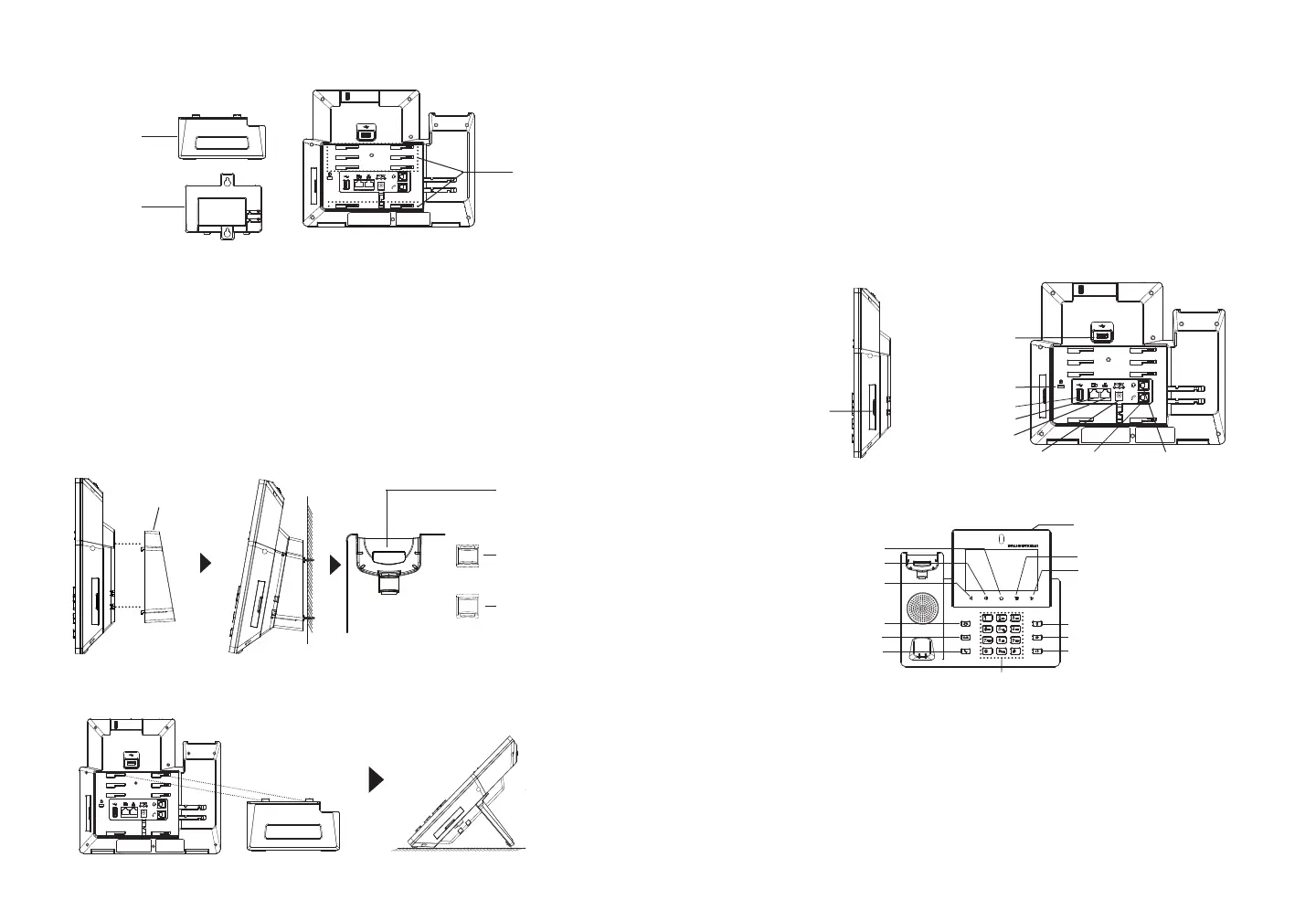

Installieren des Telefons (Wandmontage *nicht im Lieferum-
fang enthalten):
Eingebauter
Steckplatz für
die Wandhal-
terung und
den Standfuß
Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß
in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein.
Installation des Telefons (Tischmontage):
Standfuß für
das Telefon
Aufsatz zur
Wandmontage
Aufsatz zur
Wandmontage
TELEFON ANSCHLIESSEN:
1. Hörer und Gehäuse mit dem Telefonkabel anschließen.
2. LAN Port des Telefons an den RJ-45 Anschlussdose eines Netzknoten /
Switch oder eines Routers (LAN Seite des Routers) mittels des EthernetKa-
bels anschließen.
3. Verbinden Sie den 12V DC Ausgangsstecker mit der Strombuchse am Telefon.
Schließen Sie dann das Netzteil an eine Steckdose an. Wenn der PoE-Switch
in Schritt 2 verwendet wird, kann dieser Schritt übersprungen werden.
4. Das Display zeigt Informationen über den aktuellen Status oder ein Firmware-
Upgrade an. Bevor Sie fortfahren, warten Sie bitte, bis das Hauptmenu im
Display erscheint
5. Mit der Web-Kongurationsoberäche oder aus dem Menü des Touchscreens
können Sie die Netzwerkverbindung kongurieren, zum Beispiel mit statischer
IP, DHCP usw.
LAN Anschluß
RJ9 Anschlussbuchse
für Headsets
Steckernetzteil
Hörer
Anschlußt
PC Anschluß
Erste Schritte mit dem GXV3450:
LAUTSTÄRKE
VERRINGERN
LAUTSTÄRKE ERHÖHEN
HOME
MENÜ
ZURÜCK
1. Drücken Sie zur Regelung der Lautstärke die Tasten LAUTSTÄRKE ERHÖHEN
/ LAUTSTÄRKE VERRINGERN
2. Durch das Drücken der HOME Softtaste gelangen Sie immer zum vorein-
gestellten “Home”-Bildschirm zurück. Durch drücken und 2 Sek. halten der
Home Softtaste wird ein Bildschirmfoto (Scrennshot) erstellt.
3. Durch drücken der MENÜ Taste erfolgt der Zugang zu den Einstellungen, ferner
können Widget´s bearbeitet werden sowie Treads verwaltet werden. Oder
halten Sie die Menütaste 2 Sek, gedrückt um direkt in die Managementebene
der Apps zu wechseln.
4. Durch drücken der ZURÜCK Taste gelangen Sie zum vorangegangengen
Menüpunkt zurück.
*USB 2.0 Anschluß
KensingtonSchloss
*USB 3.0 Anschluß
Konferenz
Verbinden
Senden
Standard Tasten
Lautsprecher
Hör-Sprecheinheit
Stumm
MITTEILUNGWARTEANZEIGE
Anschlussstelle
für Erweiter-
ungsmodule
Auage für die
HörSprecheinheit
Position für das
Sicher-
ungsplättchen
bei
Wandmontage
Position für das
Sicher-
ungsplättchen bei
normaler
Nutzung
*Die Nutzung der USB-Schnittstelle setzt die Stromversorgung via Netzteil oder PoE+ voraus.
