Contenuto della confezione del Modulo di
estensione del GXV3450:
1x Scheda di
estensione GBX20
1x Supporto
della Scheda di
estensione GBX20
1x Piastra di col-
legamento della
scheda
di estensione
1x vite
1x cavo USB Tipo
A/Micro B
CONNESSIONE DEL MODULO DI ESTENSIONE PER
GXV3450 (GBX20* Venduto separatamente):
GXV3450 utilizza il modulo di estensione GBX20. Il modulo di estensione
di GXV3450 è la soluzione ideale per un a󰀨accendato ambiente aziendale
ove si desidera raggiungere la capacità di ricevere ed e󰀨ettuare chiamate in
modo e󰀩ciente. Ogni modulo di estensione dispone di 20 pulsanti program-
mabili, i pulsanti di destra e di sinistra, che supportano 40 tasti multifunzione
da congurare. Il GXV3450 supporta no a 4 moduli di estensione, consen-
tendo quindi l’aggiunta di 160 estensioni completamente programmabili.

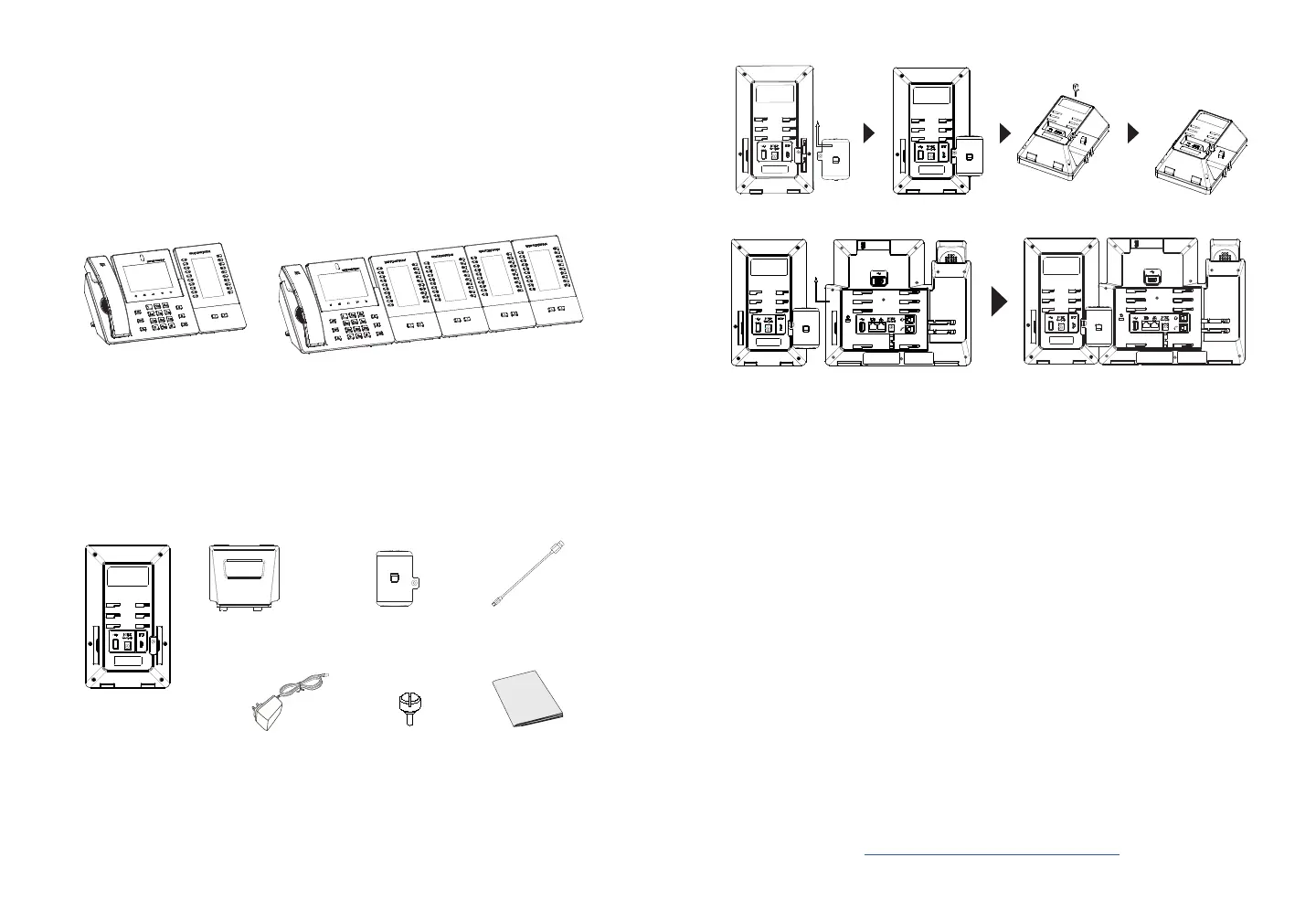

Installazione di GBX20 su GXV3450:
1. Sul retro del GXV3450 e della scheda di estensione, ci sono slot per la
piastra di collegamento. Fissare la piastra del connettore tra gli slot per
GBX20, applicare la vite fornita e stringere accuratamente la piastra del
connettore al GBX20 (vedere gura alla pagina successiva).
Gli appunti:
• GBX20 è un accessorio opzionale per GXV3450. Pertanto, GBX20 (inclusi
gli accessori per l’installazione del modulo di installazione) non è incluso
nella confezione di GXV3450.
• Nel caso in cui due o più moduli di estensione GBX20 siano connessi al
GXV3450, il secondo GBX20 deve essere alimentato da un PSU 12V/1A.
GXV3450 con 1 GBX20
GXV3450 con 4 GBX20
1x 12V/1A Alimentatore
12V
1x Guida di instal-
lazione rapida
Congurazione del Modulo di estensione GXV3450:
1. Accedere all’interfaccia graca Web di GXV3450 e congurare i tasti
multifunz- ione per schede di espansione 1/2/3/4 nella pagina Web GUI-
>Applicazioni -> Pulsante programmabile -> pagina delle impostazioni di
GBX20;
2. Sulla scheda di espansione per GXV3450 (ad esempio, GBX20), preme-
re i pulsanti SINISTRO o DESTRO per visualizzare tutti gli stati di MPK →
Pulsante programmabile sulle diverse pagine;
3. Per ulteriori informazioni, consultare il manuale d’uso del GXV3450 e
GBX20.
Scaricare il Manuale Utente e controllare le Domande
Frequenti per istruzioni più dettagliate:
http://www.grandstream.com/our-products
2. Fissare l’altro lato della piastra del connettore agli slot EXT del GXV3450,
come mostra la gura qui sotto:
3. Connettere GBX20 a GXV3450 mediante la porta USB utilizzando il cavo
USB fornito con GBX20;
4. Installare il supporto telefonico GXV3450 e la scheda di estensione;
5. Accendere il GXV3450. La scheda di estensione GBX20 mostra la sche-
rmata di avvio con le informazioni sulla versione e lo stato di collegamento;
6. Premere contemporaneamente i tasti Destra e Sinistra per visualizzare le
informazioni su versione e stato.
I termini della licenza GNU GPL sono incorporati nel rmware del dispos-
itivo e sono accessibili tramite l’interfaccia utente Web del dispositivo a:
http(s)://IP/gpl_license
Per ottenere un CD con informazioni sul codice sorgente GPL, si prega
di inviare una richiesta scritta a info@grandstream.com
