Grandstream Networks UCM6300A Quick Installation Guide

~15~
~16~
CONNECTER L’UCM6301/6302/6300A/6302A:
1. Branchez une extrémité d’un câble Ethernet RJ-45 dans le port WAN de
l’UCM6301/6302/6300A/6302A.
2. Branchez l’autre extrémité du câble Ethernet dans le port de liaison montante
d’un commutateur / concentrateur Ethernet.
3. Branchez l’adaptateur d’alimentation 12V DC dans la prise de courant à
l’arrière de l’UCM6301/6302/6300A/6302A. Insérez la prise de l’adaptateur
secteur sur une prise électrique protégée contre les surtensions.
4. Attendez que l’UCM6301/6302/6300A/6302A démarre. L’écran LCD à l’avant
a󰀩chera ses informations matériel lorsque le processus de démarrage est
terminé.
5. Une fois que l’UCM6301/6302/6300A/6302A est correctement connecté au
réseau via le port WAN, appuyer sur le bouton «Accueil» vous permettra
d’obtenir l’adresse IP ainsi que d’autres informations.
6. (Optionnel) Reliez les lignes RTC à partir de la prise murale vers les ports
FXO, connecter les lignes analogiques (téléphone et fax) aux ports FXS
(UCM6301/6302/6302A uniquement).
UTILISATION DU MENU LCD DE
L’UCM6301/6302/6300A/6302A:
DC 12V
Port WAN
Port LAN
Réinitialisation
Port Heartbeat
Ports FXS
Ports FXO
Mise à Terre
Port Carte SD
Ports USB
1. Appuyez sur “Options” pour commencer à parcourir les options du menu.
2. Appuyez sur “Touches de navigation” pour parcourir les di󰀨érentes options du
menu. Appuyez sur “OK” pour sélectionner une entrée.
3. Dans le menu, sélectionnez “Retour” pour revenir au menu précédent.
4. L’écran LCD revient à l’a󰀩chage par défaut après avoir été inactif dans le
menu pendant plus de 30 secondes.
CONFIGURATION DE
L’UCM6301/6302/6300A/6302A VIA
L’INTERFACE WEB:
1. Connectez l’ordinateur au même réseau que le UCM6301/6302/6300A/6302A.
2. S’assurer que l’UCM6301/6302/6300A/6302A est bien sous tension et a󰀩che
son adresse IP dans l’écran LCD.
3. Ouvrez un navigateur Web sur l’ordinateur et entrez l’URL de l’interface web
dans le format suivant: http(s)://IP-Address:Port
4. La page de connexion apparaîtra (voir la gure ci-dessous). Entrez le nom
d’utilisateur de l’administrateur, par défaut “admin” et le mot de passe aléatoire
unique est imprimé sur l’autocollant.
5. Pour des informations détaillées concernant la conguration des exten-
sions SIP, lignes RTC, Trunks SIP et tous les autres paramètres du sys-
tème via l’ interface Web, Veuillez télécharger le manuel d’utilisation de
l’UCM6301/6302/6300A/6302A à partir d’ici: http://www.grandstream.com/
support

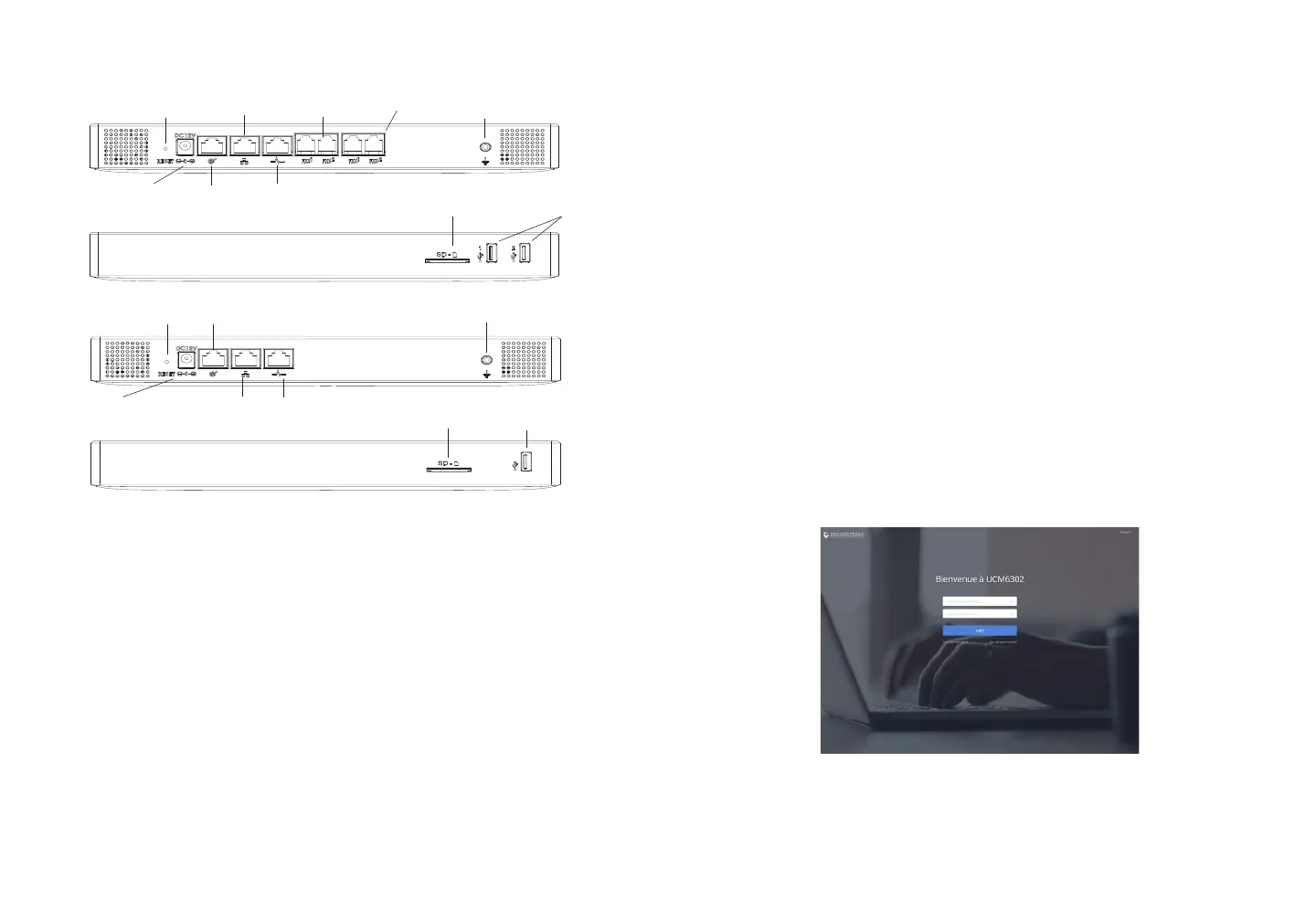

Panneau Frontal UCM6302/6302A
Panneau Arrière UCM6302/6302A
Note: Le nombre de ports FXS, FXO et USB dépend du modèle
UCM6301/6302/6300A/6302A; parmi eux, l’UCM6301 support 1 FXS, 1 FXO et
1 port USB.
DC 12V
Port WAN
Port LAN
Réinitialisation
Port Heartbeat
Mise à Terre
Port Carte SD
Port USB
Panneau Frontal UCM6300A
Panneau Arrière UCM6300A
