~19~
~20~
UCM6301/6302/6300A/6302A ANSCHLIESSEN:
1. Stecken Sie ein Ende eines RJ-45-Ethernet-Kabels in den Anschluss WAN des
UCM6301/6302/6300A/6302A.
2. Stecken Sie das andere Ende des Ethernet-Kabels in den Uplink-Anschluss
eines Ethernet-Switch/Hubs.
3. Schließen Sie das 12-VDC-Netzteil an den 12-VDC-Stromversorgungsa
schluss auf der Rückseite des UCM6301/6302/6300A/6302A an. Stecken Sie
den Netzstecker des Netzteils in eine Steckdose mit Überspannungsschutz.
4. Warten Sie, bis das UCM6301/6302/6300A/6302A gestartet wurde. Nach dem
Startvorgang werden die Hardwareinformationen auf dem LCD auf der Vorder-
seite angezeigt.
5. Sobald das UCM6301/6302/6300A/6302A ordnungsgemäß mit dem Netzwerk
verbunden wurde, können Sie durch Drücken der Taste “Home“ die IP-
Adresse sowie weitere Informationen abrufen.
6. (Optional) Stellen Sie eine Verbindung von den Wandanschlüssen für die Fest-
netzleitungen mit den FXO-Anschlüssen her. Schließen Sie die Analogleitun-
gen (Telefon und Fax) an die FXS-Anschlüsse an (UCM6301/6302/6302A).
VERWENDUNG DES
UCM6301/6302/6300A/6302A-TASTENFELD-
MENÜS:
DC 12V
LAN-Anschluss
Reset
Heartbeat-Anschluss
FXS-Anschluss
FXO-Anschluss
Erdung
SD Card slot
USB-Anschluss
1. Drücken Sie die “Menü” oder OK, um durch die Menüoptionen zu navi-gieren.
2. Drücken Sie die “Navigationstasten”, um zu anderen Menüoptionen zu wech-
seln. Drücken Sie OK, um einen Eintrag auszuwählen.
3. Wählen Sie in der Menüoption “Zurück”, um zum vorherigen Menü zu wecseln.
4. Bei mehr als 30 Sekunden ohne Aktivität wird auf dem LCD wieder die Stan-
dardanzeige angezeigt.
KONFIGURIEREN DES
UCM6301/6302/6300A/6302A ÜBER DIE WEB-
GUI:
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das
UCM6301/6302/6300A/6302A.
2. Vergewissern Sie sich, dass das UCM6301/6302/6300A/6302A eingeschaltet
ist und die IP-Adresse im LCD angezeigt wird.
3. Önen Sie auf dem Computer einen Webbrowser und geben Sie die URL für
die Web-GUI im folgenden Format ein: http(s)://IP-Adresse:Port
4. Geben Sie Benutzername und Passwort ein. Der voreingestellte Administra-
tor-Benutzername lautet “admin”, das Zufallspasswort bendet sich auf dem
Produktaufkleber auf der Rückseite der UCM6301/6302/6300A/6302A.
5. Ausführliche Informationen zum Kongurieren der SIP-Nebenstellen, Fest-
netzleitungen, SIP-Leitungen und allen anderen Systemeinstellungen über
die Web-GUI nden Sie im UCM6301/6302-Benutzerhandbuch, das Sie hier
herunter-laden können: http://www.grandstream.com/support/

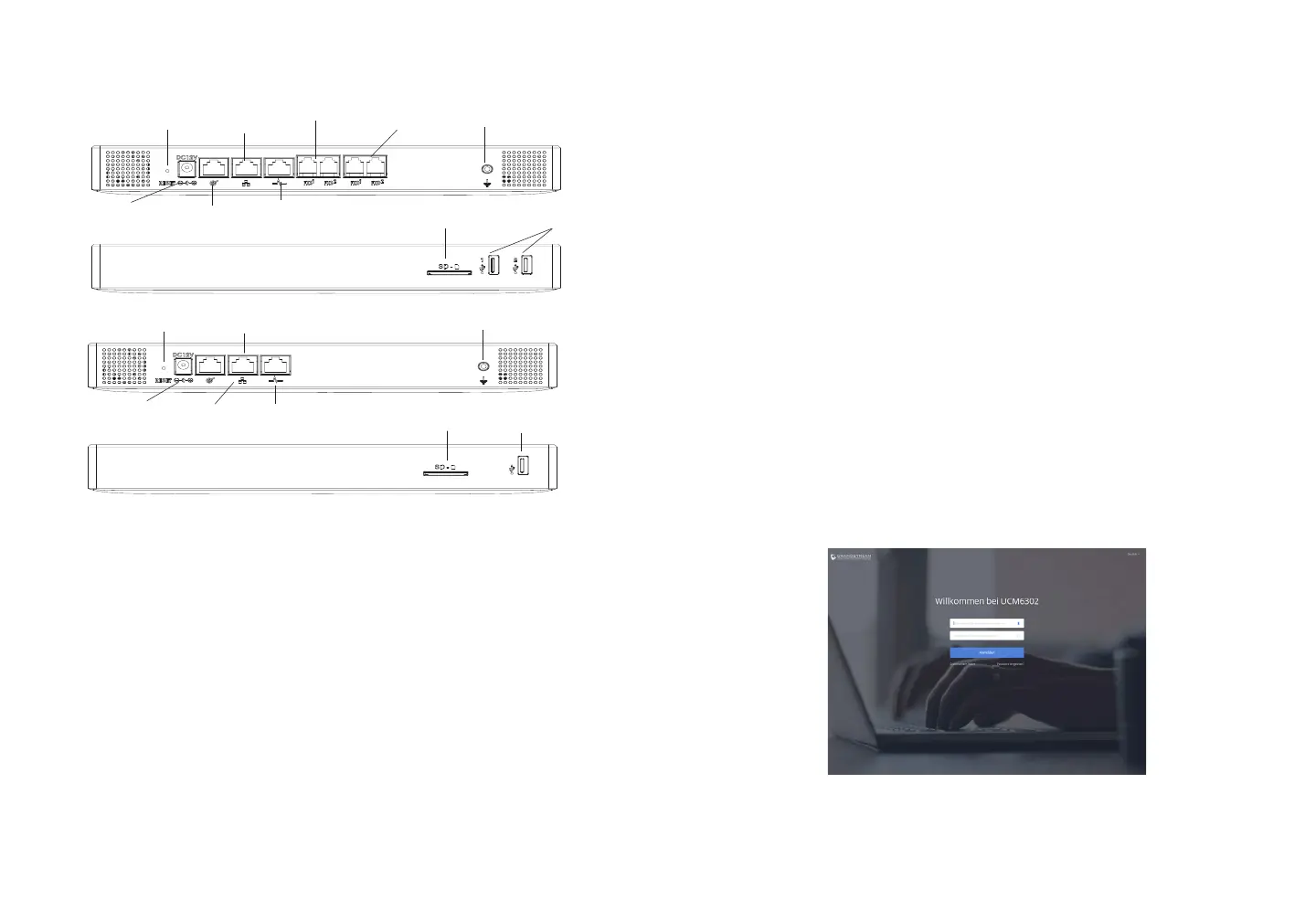

Vorderansicht UCM6302/6302A
Rückansicht UCM6302/6302A
WAN-Anschluss
Hinweis: Die Anzahl der verfügbaren FXS-, FXO- und USB-Anschlüsse variiert
je UCM6301/6302/6300A/6302A Modell; unter ihnen hat UCM6301 1 FXS, 1
FXO und 1 USB-Anschluss.
DC 12V
LAN-Anschluss
Reset
Heartbeat-
Anschluss
Erdung
SD Card slot
USB-Anschluss
Vorderansicht UCM6300A
Rückansicht UCM6300A
WAN-Anschluss
