ПОДКЛЮЧЕНИЕ UCM6301/6302/6300A/6302A:
1. Вставьте один конец кабеля Ethernet RJ-45 в Порт глобальной сети (WAN)
UCM6301/6302/6300A/6302A.
2. Вставьте другой конец кабеля Ethernet в порт исходящей связи
переключателя/коммутатора Ethernet.
3. Подключите адаптер питания постоянного тока 12 В к разъему питания
постоянного тока 12 В на задней панели UCM6301/6302/6300A/6302A.
Вставьте сетевой штепсель адаптера питания в сетевую розетку с защитой
от перепадов напряжения.
4. Дождитесь загрузки UCM6301/6302/6300A/6302A. По завершении процесса
загрузки на ЖК дисплее на передней панели отобразится информация об
оборудовании.
5. Как только UCM6301/6302/6300A/6302A успешно подключен к сети через
порт WAN, нажатие кнопки «Домой» позволит вам получить IP-адрес, а
также другую информацию.
6. (Дополнительно) Подключите линии ТСОП от стенной розетки к портам
FXO; подключите аналоговые линии (телефон и факс) к портам FXS (олько
для UCM6301/6302/6302A).
ИСПОЛЬЗОВАНИЕ МЕНЮ КЛАВИАТУРЫ
UCM6301/6302/6300A/6302A:
12 В
постоянного
тока
Порт глобальной
сети (WAN)
порта локальной сети
Сброс
Тактовый порт
порта FXS
порта FXO
Заземление
Разъем для
SD-карты
Порт USB
1. Нажмите кнопку “Меню”, чтобы открыть параметры меню.
2. Нажмите “навигационные клавиши” для перехода к пунктам другого
меню. Нажмите “OK”, чтобы выбрать запись.
3. В меню выберите пункт “Назад”, чтобы вернуться к предыдущему меню.
4. При бездействии в меню более 30 секунд ЖК-дисплей вернется в
состояние по умолчанию.
НАСТРОЙКА UCM6301/6302/6300A/6302A
ЧЕРЕЗ ВЕБ-ИНТЕРФЕЙС:
1. Подключите компьютер к той же сети, в которой находится
UCM6301/6302/6300A/6302A.
2. Убедитесь, что UCM6301/6302/6300A/6302A правильно включен, а на ЖК-
дисплее отображается его IP-адрес.
3. Откройте веб-браузер на компьютере и введите URL-адрес веб
интерфейса в формате: http(s)://IP-Address:Port
4. EДля входа введите имя пользователя и пароль. (Имя пользователя
администратора по умолчанию - “admin”, случайный пароль по умолчанию
можно найти на наклейке на UCM6301/6302/6300A/6302A).
5. Подробная информация о настройке расширений SIP, линий ТСОП, SIP
транков и всех других систем в веб-интерфейса доступна в руководстве
пользователя UCM6301/6302/6300A/6302A, которое можно загрузить
здесь: http://www.grandstream.com/support/

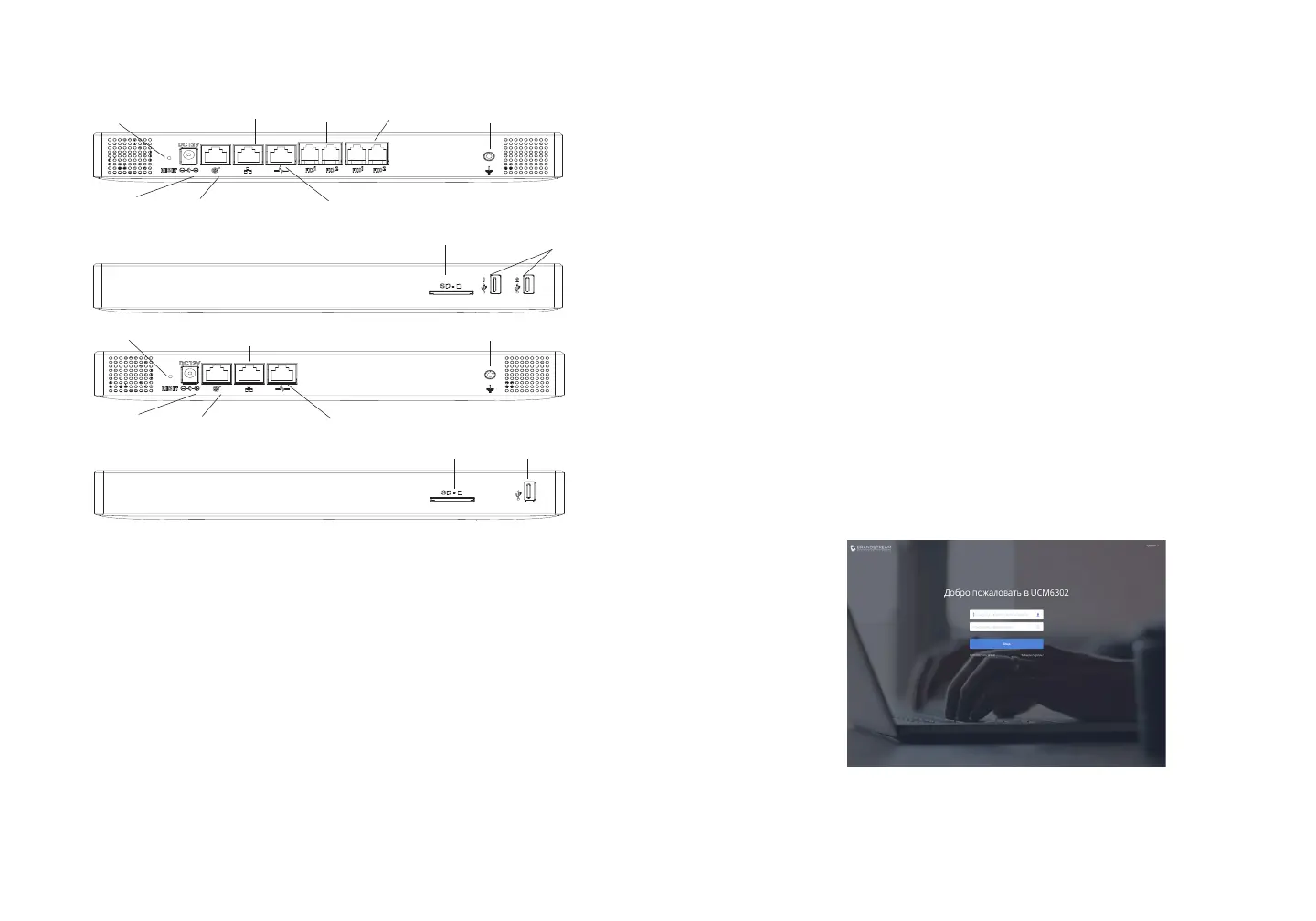

UCM6302/6302A ПЕРЕДНЯЯ ПАНЕЛЬ
UCM6302/6302A ЗАДНЯЯ ПАНЕЛЬ
НОТА: Количество FXS, FXO и USB портов зависит от модели
UCM6301/6302/6300A/6302A; Среди них UCM6301 имеет 1 порт FXS, 1 порт
FXO и 1 порт USB.
12 В
постоянного
тока
Порт глобальной
сети (WAN)
порта локальной сети
Сброс
Тактовый порт
Заземление
Разъем для
SD-карты
Порт USB
UCM6300A ПЕРЕДНЯЯ ПАНЕЛЬ
UCM6300A ЗАДНЯЯ ПАНЕЛЬ
