1. Nacisnąć “Menu” w celu rozpoczęcia przeglądania opcji menu.
2. Nacisnąć “Klawisze nawigacyjne” w celu przejrzenia różnych opcji menu.
Nacisnąć “OK” w celu wyboru pozycji.
3. Aby wrócić do poprzedniego menu, w opcji menu wybrać “powrót”.
4. Po ponad 30 sekundach bezczynności menu wyświetlacz LCD powróci do
ekranu domyślnego.
KONFIGURACJA URZĄDZENIA
UCM6301/6302/6300A/6302A ZA POMOCĄ
SIECIOWEGO INTERFEJSU GRAFICZNEGO
UŻYTKOWNIKA:
1. Podłączyć komputer do tej samej sieci co UCM6301/6302/6300A/6302A.
2. Dopilnować, aby urządzenie UCM6301/6302/6300A/6302A było odpowiednio
zasilane, a na wyświetlaczu LCD pokazany był adres IP.
3. Otworzyć przeglądarkę sieciową na komputerze i wprowadzić URL sieciowego
interfejsu gracznego użytkownika w formacie: http(s)://IP-Address:Port
4. Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário
padrão para o administrador é “admin” e a senha aleatória predeterminada
pode ser encontrada na etiqueta do UCM6301/6302/6300A/6302A).
5. Aby poznać szczegółowe informacje nt. konguracji rozszerzeń SIP, linii
PSTN, magistrali SIP i pozostałych ustawień systemowych poprzez sieciowy
interfejs graczny użytkownika, należy ściągnąć instrukcję obsługi urządzenia
UCM6301/6302/6300A/6302A: http://www.grandstream.com/support/
PODŁĄCZENIE URZĄDZENIA UCM6301/6302/6300A/6302A:
1. Jeden koniec kabla RJ-45 Ethernet podłączyć do portu WAN urządzenia
UCM6301/6302/6300A/6302A.
2. Drugi koniec kabla Ethernet podłączyć do portu uplink przełącznika/koncentra-
tora Ethernet.
3. Podłączyć zasilacz 12 V DC do gniazda zasilającego 12 V DC z tyłu urządzenia
UCM6301/6302/6300A/6302A. Włożyć główną wtyczkę zasilacza do gniazda
zasilającego z zabezpieczeniem przed przepięciami.
4. Poczekać na włączenie się urządzenia UCM6301/6302/6300A/6302A. Po
zakończeniu procesu włączania wyświetlacz LCD w przedniej części pokaże
informacje na temat sprzętu.
5. Po udanym podłączeniu UCM6301/6302/6300A/6302A do sieci za
pośrednictwem portu WAN naciśnięcie przycisku „Dom” pozwoli uzyskać adres
IP oraz inne informacje.
6. (Opcjonalne - UCM6301/6302/6302A) Podłączyć linie PSTN od gniazda
ściennego do portów FXO; podłączyć linie analogowe (telefon i faks) do portów
FXS.
ZA POMOCĄ MENU KLAWIATURY
UCM6301/6302/6300A/6302A:

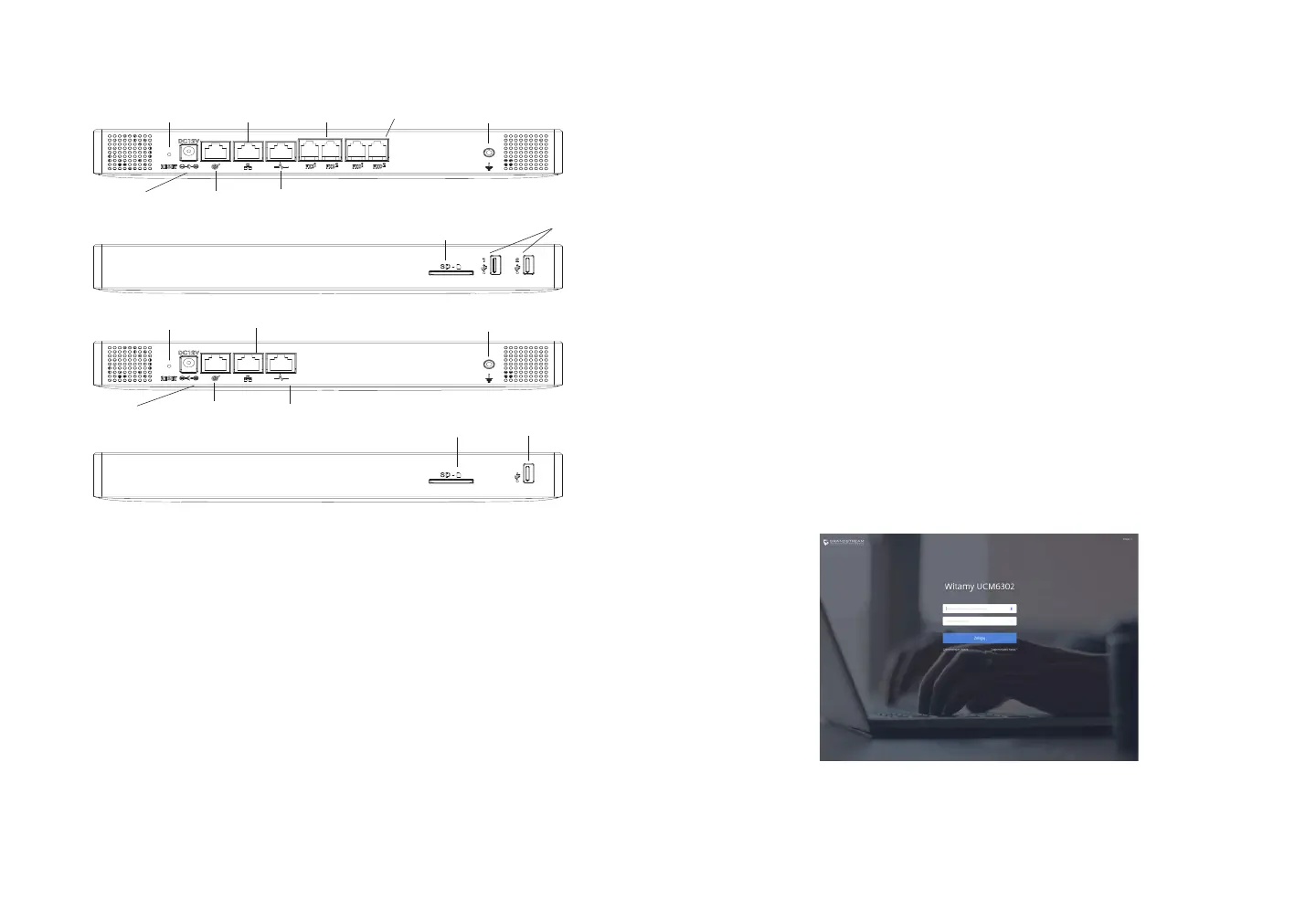

DC 12V
Port WAN
Port LAN
Reset
Port sygnału
dostępności (heartbeat)
Port FXS
Port FXO
Uziemienie
Gniazdo na
kartę SD
Port USB
UCM6302/6302A przedni widok
UCM6302/6302A Widok od tyłu
Uwaga: Ilość wbudowanych portów FXS, FXO oraz USB zależy od modelu
centrali UCM6301/6302/6300A/6302A; wśród nich UCM6301 ma 1 FXS, 1 FXO i
1 port USB.
DC 12V
Port WAN
Port LAN
Reset
Port sygnału
dostępności (heartbeat)
Uziemienie
Gniazdo na
kartę SD
Port USB
UCM6300A przedni widok
UCM6300A Widok od tyłu
