UCM6304A ANSCHLIESSEN:
1. Stecken Sie ein Ende eines RJ-45-Ethernet-Kabels in den Anschluss WAN
des UCM6304A.
2. Stecken Sie das andere Ende des Ethernet-Kabels in den Uplink-Anschluss
eines Ethernet-Switch/Hubs.
3. Schließen Sie das 12-VDC-Netzteil an den 12-VDC-Stromversorgungsa
schluss auf der Rückseite des UCM6304A an. Stecken Sie den Netzstecker
des Netzteils in eine Steckdose mit Überspannungsschutz.
4. Warten Sie, bis das UCM6304A gestartet wurde. Nach dem Startvorgang
werden die Hardwareinformationen auf dem LCD auf der Vorderseite an-
gezeigt.
5. Sobald das UCM6304A ordnungsgemäß mit dem Netzwerk verbunden wurde,
können Sie durch Drücken der Taste “Home“ die IP-Adresse sowie weitere
Informationen abrufen.
6. (Optional) Stellen Sie eine Verbindung von den Wandanschlüssen für die
Festnetzleitungen mit den FXO-Anschlüssen her. Schließen Sie die Analoglei-
tungen (Telefon und Fax) an die FXS-Anschlüsse an.
VERWENDUNG DES UCM6304A-TASTENFELD-
MENÜS:
DC 12V
LAN-Anschluss
Reset
Heartbeat-Anschluss
FXS-Anschluss
FXO-Anschluss
Erdung
SD Card slot
USB-
Anschluss
1. Drücken Sie die “Menü” oder OK, um durch die Menüoptionen zu navi-gieren.
2. Drücken Sie die “Navigationstasten”, um zu anderen Menüoptionen zu wech-
seln. Drücken Sie OK, um einen Eintrag auszuwählen.
3. Wählen Sie in der Menüoption “Zurück”, um zum vorherigen Menü zu wecseln.
4. Bei mehr als 30 Sekunden ohne Aktivität wird auf dem LCD wieder die Stan-
dardanzeige angezeigt.
KONFIGURIEREN DES UCM6304A ÜBER DIE
WEB-GUI:
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das UCM6304A.
2. Vergewissern Sie sich, dass das UCM6304A eingeschaltet ist und die IP-Ad-
resse im LCD angezeigt wird.
3. Önen Sie auf dem Computer einen Webbrowser und geben Sie die URL für
die Web-GUI im folgenden Format ein: http(s)://IP-Adresse:Port
4. Geben Sie Benutzername und Passwort ein. Der voreingestellte Administra-
tor-Benutzername lautet “admin”, das Zufallspasswort bendet sich auf dem
Produktaufkleber auf der Rückseite der UCM6304A.
5. Ausführliche Informationen zum Kongurieren der SIP-Nebenstellen, Festnet-
zleitungen, SIP-Leitungen und allen anderen Systemeinstellungen über die
Web-GUI nden Sie im UCM6304A-Benutzerhandbuch, das Sie hier herunter-
laden können: http://www.grandstream.com/support/

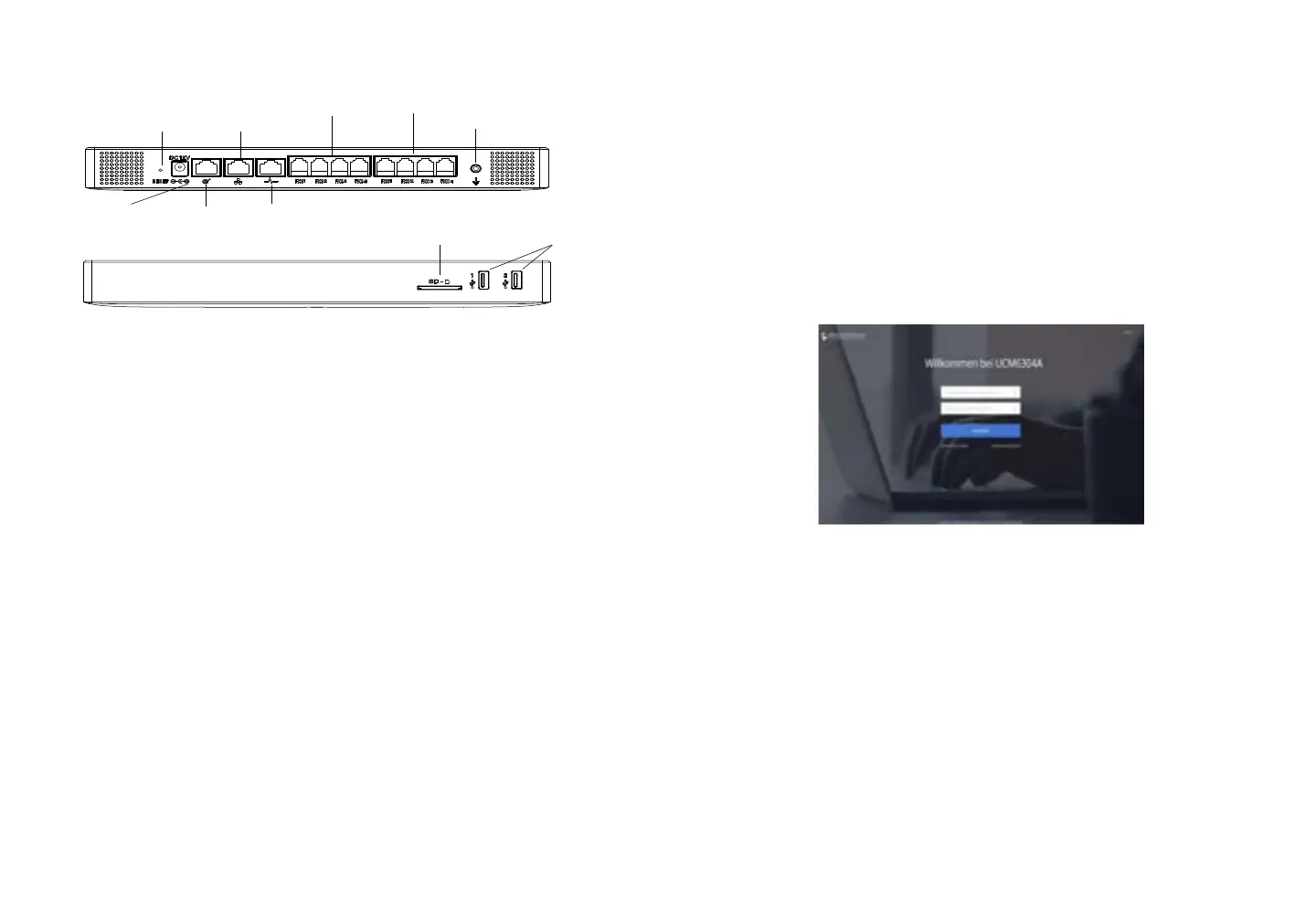

Vorderansicht
Rückansicht
WAN-Anschluss
