UCM6304/6308/6308A ANSCHLIESSEN:
1. Stecken Sie ein Ende eines RJ-45-Ethernet-Kabels in den Anschluss WAN
des UCM6304/6308/6308A.
2. Stecken Sie das andere Ende des Ethernet-Kabels in den Uplink-Anschluss
eines Ethernet-Switch/Hubs.
3. Schließen Sie das mitgelieferte 12V Netzteil an der Rückseite der
UCM6304/6308/6308A an. Anschließend stecken Sie das andere Ende in die
Steckdose. (Schließen Sie das zweite Netzteil an einem anderen Stromkreis-
lauf an, es kann dann die Stromzufuhr bei Ausfall des ersten Netzteils über-
nehmen).
4. Warten Sie, bis das UCM6304/6308/6308A gestartet wurde. Nach dem Start-
vorgang werden die Hardwareinformationen auf dem LCD auf der Vorderseite
angezeigt.
5. Sobald das UCM6304/6308/6308A ordnungsgemäß mit dem Netzwerk ver-
bunden wurde, leuchtet die LED für WAN auf der Vorderseite grün und auf
dem LCD wird die IP-Adresse angezeigt.
6. (Optional) Stellen Sie eine Verbindung von den Wandanschlüssen für die
Festnetzleitungen mit den FXO-Anschlüssen her. Schließen Sie die Analoglei-
tungen (Telefon und Fax) an die FXS-Anschlüsse an.
(x2) DC 12V
LAN-Anschluss
Reset
Heartbeat-Anschluss
FXS-Anschluss
FXO-Anschluss
SD Card slot
USB-Anschluss
1. Drücken Sie die OK, um durch die Menüoptionen zu navigieren.
2. Drücken Sie die Abwärtstaste, um zu anderen Menüoptionen zu wechseln.
Drücken Sie OK, um einen Eintrag auszuwählen.
3. Wählen Sie in der Menüoption “Zurück“, um zum vorherigen Menü zu wech-
seln.
4. Bei mehr als 30 Sekunden ohne Aktivität wird auf dem LCD wieder die Standar
danzeige angezeigt.
KONFIGURIEREN DES UCM6304/6308/6308A
ÜBER DIE WEB-GUI:
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das
UCM6304/6308/6308A.
2. Vergewissern Sie sich, dass das UCM6304/6308/6308A eingeschaltet ist und
die IP-Adresse im LCD angezeigt wird.
3. Ö󰀨nen Sie auf dem Computer einen Webbrowser und geben Sie die URL für
die Web-GUI im folgenden Format ein: http(s)://IP-Adresse:Port
4. Geben Sie Benutzername und Passwort ein. Der voreingestellte Administra-
tor-Benutzername lautet “admin”, das Zufallspasswort bendet sich auf dem
Produktaufkleber auf der Rückseite der UCM6304/6308/6308A.
5. Ausführliche Informationen zum Kongurieren der SIP-Nebenstellen, Festnet-
zleitungen, SIP-Leitungen und allen anderen Systemeinstellungen über die
Web-GUI nden Sie im UCM6304/6308/6308A-Benutzerhandbuch, das Sie
hier herunter-laden können: http://www.grandstream.com/support/

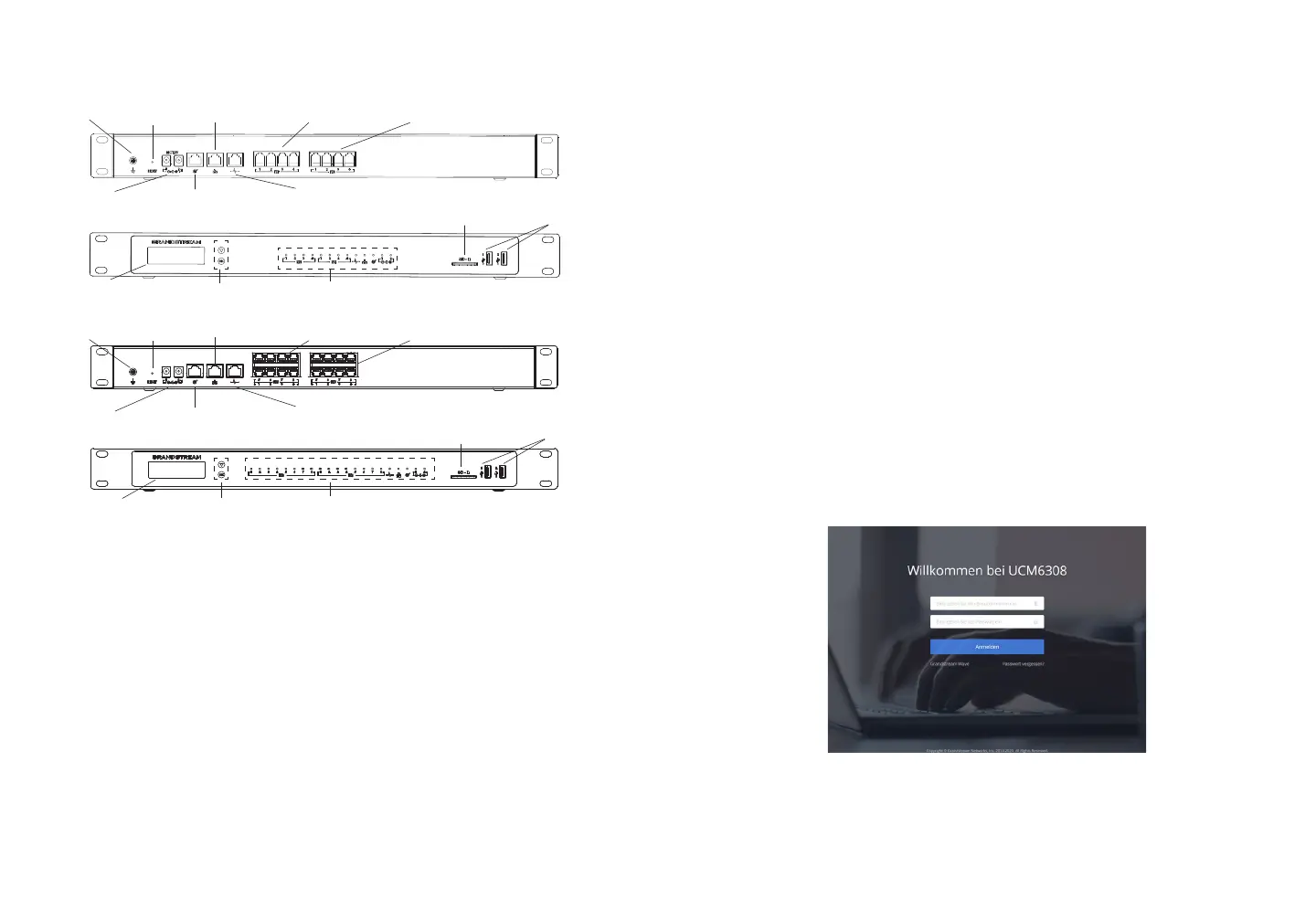

UCM6304 Vorderansicht
UCM6304 Rückansicht
WAN-Anschluss
Hinweis: Die Anzahl der verfügbaren FXS- und FXO-Anschlüsse variiert je
UCM6304/6308/6308A Modell.
Erdung
LED-Anzeigen
Navigationstasten
LCD
VERWENDUNG DES UCM6304/6308/6308A-
TASTENFELDMENÜS:
(x2) DC 12V
LAN-Anschluss
Reset
Heartbeat-Anschluss
FXS-Anschluss
FXO-Anschluss
SD Card slot
USB-Anschluss
UCM6308/6308A Vorderansicht
UCM6308/6308A Rückansicht
WAN-Anschluss
Erdung
LED-Anzeigen
Navigationstasten
LCD
