Grandstream Networks UCM6308A Quick Installation Guide

~23~
~24~
CONNESSIONE DEL UCM6304/6308/6308A:
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta WAN di
UCM6304/6308/6308A.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione 12V CC al jack 1 dell’alimentatore
CC 12V sul retro di UCM6304/6308/6308A. Inserire il connettore principale
dell’adattatore di alimentazione in una presa elettrica protetta da sovracorrente.
(Collegare il secondo adattatore di alimentazione al jack 2 dell’alimentatore
CC 12V per scopi di failover, nel caso in cui il primo non dovesse funzionare).
4. Attendere l’avvio di UCM6304/6308/6308A. Quando il processo di avvio sarà
completato, sul display LCD anteriore verranno visualizzate le informazioni
relative all’hardware.
5. Una volta che UCM6304/6308/6308A è connesso correttamente alla rete,
l’indicatore LED della WAN nella parte anteriore sarà di colore verde e il dis-
play LCD visualizzerà l’indirizzo IP.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO; col-
legare le linee analogiche (telefono e fax) alle porte FXS.
(x2) CC a 12V
Porta WAN
Porta LAN
Ripristina
Porta Heartbeat
Porte FXS
Porte FXO
Messa a
terra
Slot per SD Card
Porta USB
1. Premere il tasto “OK” per iniziare a scorrere le opzioni del menu.
2. Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per
selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predenita dopo un periodo di intiv-
ità nel menu di più di 30 secondi.
CONFIGURAZIONE DI UCM6304/6308/6308A TRA-
MITE INTERFACCIA UTENTE GRAFICA WEB:
1. Collegare il computer alla stessa rete di UCM6304/6308/6308A.
2. Assicurarsi che UCM6304/6308/6308A sia alimentato correttamente e visual-
izzi l’indirizzo IP sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL dell’interfaccia utente
graca Web nel formato: http(s)://Indirizzo-IP:Porta
4. Immettere nome utente e password per accedere. (Lo username di default
dell’amministratore è “admin” e la password casuale di default può essere tro-
vata sull’etichetta del UCM6304/6308/6308A).
5. Per informazioni dettagliate su come congurare le estensioni SIP, le linee PSTN,
i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia utente
graca Web, scaricare qui il manuale utente di UCM6304/6308/6308A:http://
www.grandstream.com/support/

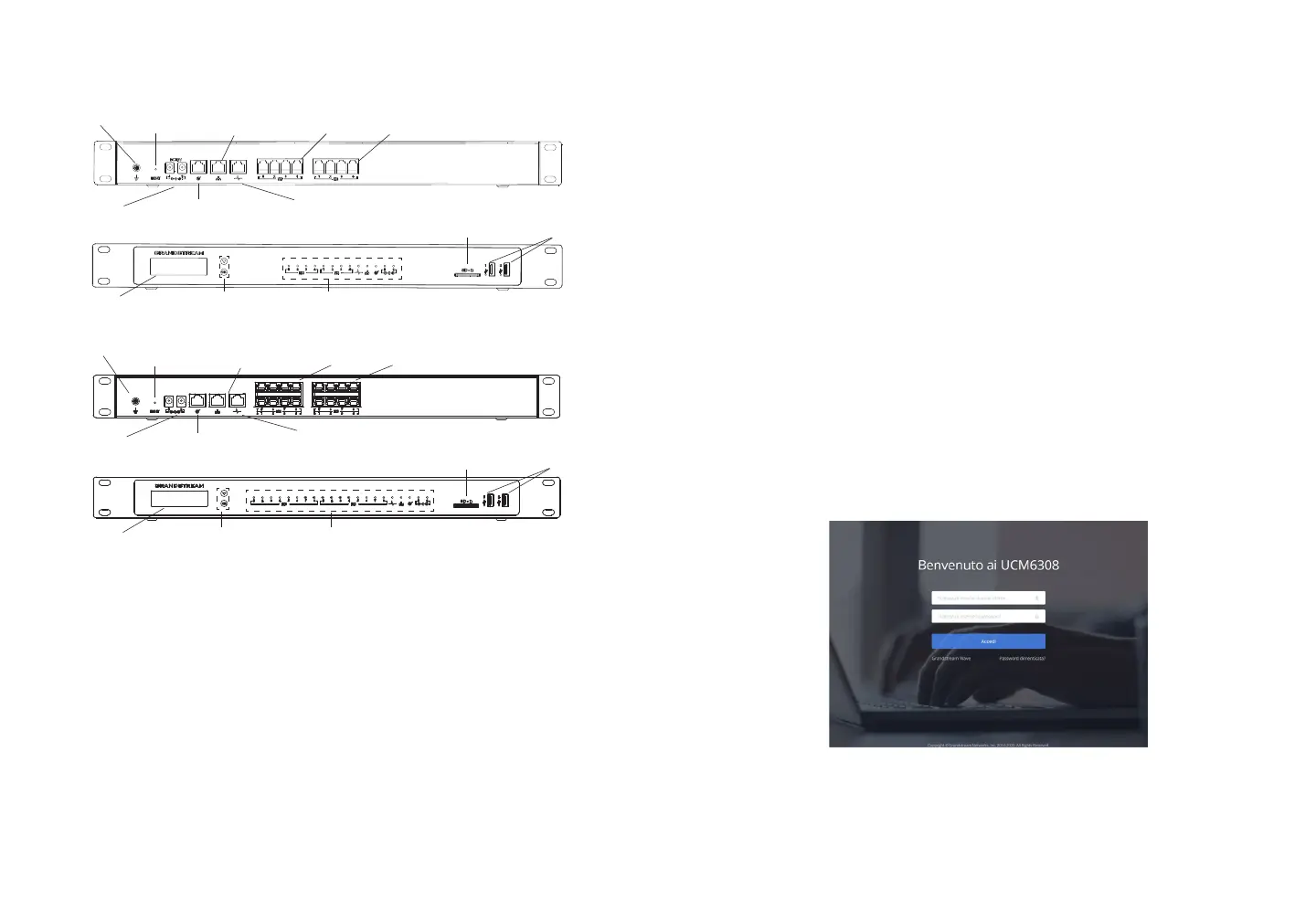

UCM6304 Vista frontale
UCM6304 Retrovisore
Nota: Il numero di porte FXS e FXO dipende dal modello di UCM6304/6308/6308A.
Tasti di navigazione
Indicatori LED
LCD
UTILIZZO DEL MENU DEL TASTIERINO DI
UCM6304/6308/6308A:
(x2) CC a 12V
Porta WAN
Porta LAN
Ripristina
Porta Heartbeat
Porte FXS
Porte FXO
Messa a
terra
Slot per SD Card
Porta USB
UCM6308/6308A Vista frontale
UCM6308/6308A Retrovisore
Tasti di navigazione
Indicatori LED
LCD
