1. Pressione a tecla “OK” para iniciar a navegação através das diferentes op-
ções do menu.
2. Pressione o botão “Down” para navegar as diferentes opções de menu. Pres-
sione “OK” para selecionar uma entrada.
3. Na opção de menu, selecione “Back” para voltar ao menu anterior.
4. A tela LCD retornará à exibição padrão despois de estar sem atividade por
mais de 30 segundos.
A CONFIGURAR O UCM6304/6308/6308A
ATRAVES DA INTERFACE WEB:
1. Conecte o computador na mesma rede onde está conectado o
UCM6304/6308/6308A.
2. Verique que o UCM6304/6308/6308A está corretamente ligado e a funcionar
e o endereço IP está exibido na tela LCD.
3. Abra o navegador web no seu computador e digite o URL da interface web no
seguinte formato: http(s)://Endereço-IP:Porta
4. Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário
padrão para o administrador é “admin” e a senha aleatória predeterminada
pode ser encontrada na etiqueta do UCM6304/6308/6308A).
5. Para informação detalhada sobre como congurar ramais SIP, linhas PSTN,
troncos SIP e demais congurações do sistema, por favor baixe o manual do
usuário para o UCM6304/6308/6308A no endereço: http://www.grandstream.
com/support/
CONNECTANDO O UCM6304/6308/6308A:
1. C o n e c t e u m a d a s p o n t a s d o c a b o d e r e d e e t h e r n e t R J 4 5 n a p o r t a W A N d o
UCM6304/6308/6308A.
2. Conecte a outra ponta de cabo de rede em uma porta habilitada de um switch/
hub.
3. Conecte o adaptador de alimentação 12V DC na tomada de DC 12V 1 na
parte de trás do UCM6304/6308/6308A. Insira a cha principal da fonte de
alimentação em uma tomada de corrente protegida contra sobretensão. (Co-
necte o segundo adaptador de energia na tomada de corrente DC 12V 2 para
ns de transferência no caso de a primeira é para baixo).
4. Aguarde que o UCM6304/6308/6308A nalize o processo de inicialização. O
LCD da frente vai mostrar as informações de hardware do dispositivo quando
o processo de inicialização estiver nalizado.
5. Quando o UCM6304/6308/6308A estiver devidamente conectado à rede, o
indicador LED para a porta WAN na frente ca verde sólido e o LCD mostra
o endereço IP.
6. (Opcional) Conecte as linhas PSTN às portas FXO; conecte o telefone
analógico e o fax às portas FXS.
(x2) DC 12V Porta WAN
Porta LAN
Reset
Porta de
Funcionamento
Portas FXS
Portas FXO
Aterramento
Compartimento
para cartão SD
Porta USB

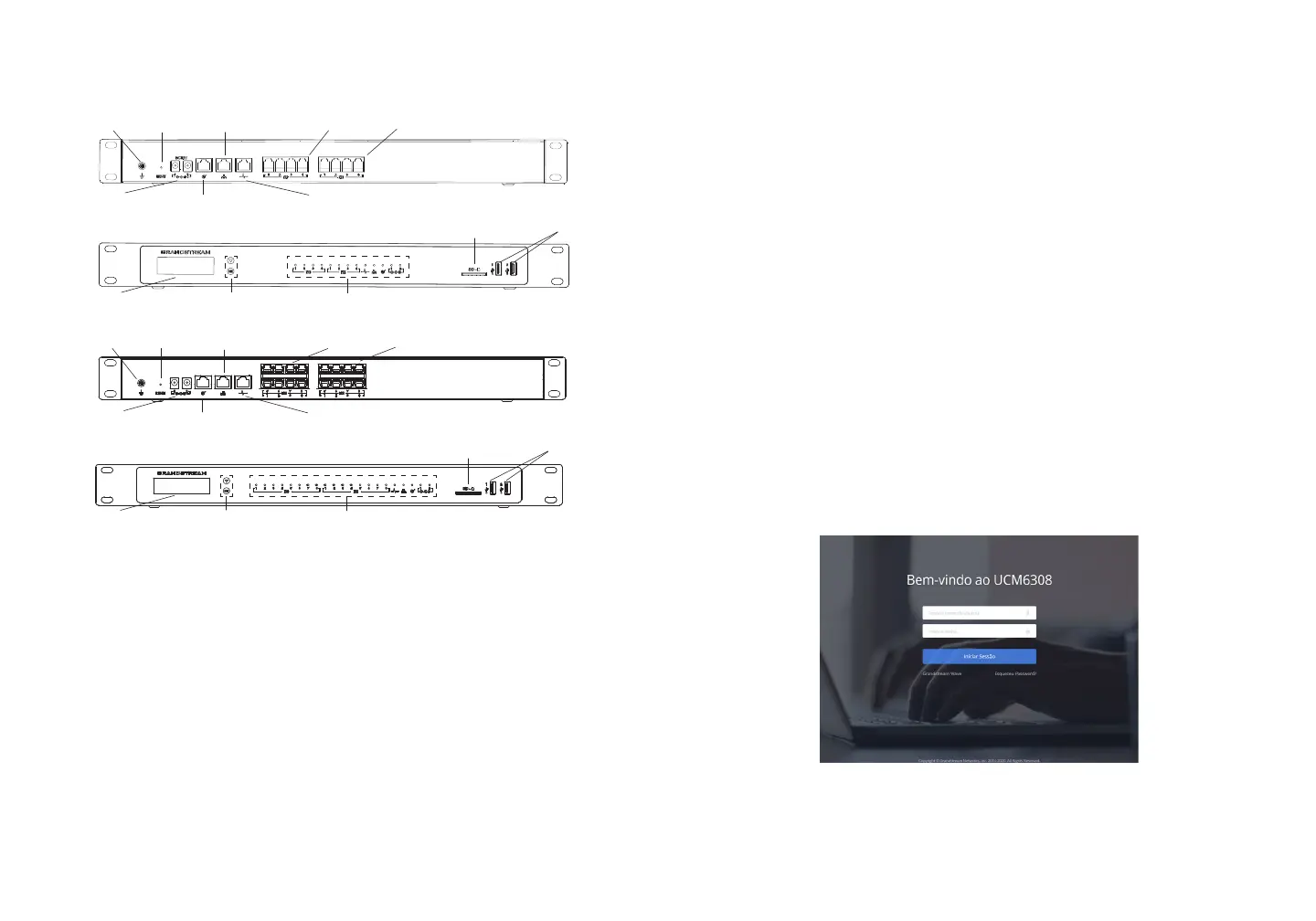

UCM6304 PAINEL DIANTEIRO
UCM6304 PAINEL TRASEIRO
Nota: O número de portas FXS e FXO depende do modelo da série
UCM6304/6308/6308A.
Indicadores LED
Teclas de NavegaçãoLCD
UTILIZANDO O MENU DO UCM6304/6308/6308A
ATRAVES DO TECLADO:
(x2) DC 12V
Porta WAN
Porta LAN
Reset
Porta de
Funcionamento
Portas FXS
Portas FXO
Aterramento
Compartimento
para cartão SD
Porta USB
UCM6308/6308 PAINEL DIANTEIRO
UCM6308/6308A PAINEL TRASEIRO
Indicadores LED
Teclas de NavegaçãoLCD
