CONECTANDO EL UCM6304/6308/6308A:
1. Conecte un extremo de un cable Ethernet RJ-45 en el puerto WAN del
UCM6304/6308/6308A.
2. Conecte el otro extremo del cable Ethernet RJ-45 en el puerto de enlace de un
switch/hub.
3. Conecte el adaptador de corriente de 12 V CC en el conector de alimetación 1 DC
12V en la parte posterior de la UCM6304/6308/6308A. Inserte el enchufe principal
del adaptador de corriente en un toma corriente protegido contra sobre tensiones.
(Conecte el segundo adaptador de alimentación en el conector de alimentación 2
DC 12V para nes de conmutación cuando el primero falle).
4. Espere a que el UCM6304/6308/6308A inicie. La pantalla LCD en la parte frontal
mostrará la información de hardware cuando el proceso de arranque comienza.
5. Una vez que el UCM6304/6308/6308A está correctamente conectado a la red, el
indicador LED para el WAN en la parte frontal estará en color verde y en la pantalla
aparece la dirección IP asignada.
6. (Opcional) Conecte las líneas PSTN de la toma de la pared a los puertos FXO,
conectar líneas analógicas (teléfonos y fax) a los puertos FXS.
(x2) DC 12V
Puerto WAN
Puerto LAN
Puerto de monitoreo
Puertos FXO
Tierra
Puerto USB
1. Pulse el botón “OK” para comenzar a navegar por las opciones del menú.
2. Pulse el botón “Bajar” para navegar por las diferentes opciones del menú.
Pulse el botón “OK” para seleccionar una entrada.
3. En la opción del menú, seleccione “Volver” para regresar al menú anterior.
4. La pantalla LCD volverá a la pantalla por defecto (de inicio) después de estar
inactiva durante más de 30 segundos.
CONFIGURACION DEL
UCM6304/6308/6308A ATRAVEZ DE LA IN-
TERFAZ WEB DE USUARIO:
1. Conecte un ordenador a la misma red que el UCM6304/6308/6308A
2. Asegúrese de que el UCM6304/6308/6308A está correctamente encendido y
muestra su dirección IP en la pantalla LCD.
3. Abra un navegador web en el ordenador y escriba la dirección URL del
UCM6304/6308/6308A en el siguiente formato: http(s)://Direccion-IP:Puerto
4. Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El nombre
de usuario de administrador predeterminado es “admin” y la contraseña aleatoria
predeterminada puede ser encontrada en la etiqueta del UCM6304/6308/6308A).

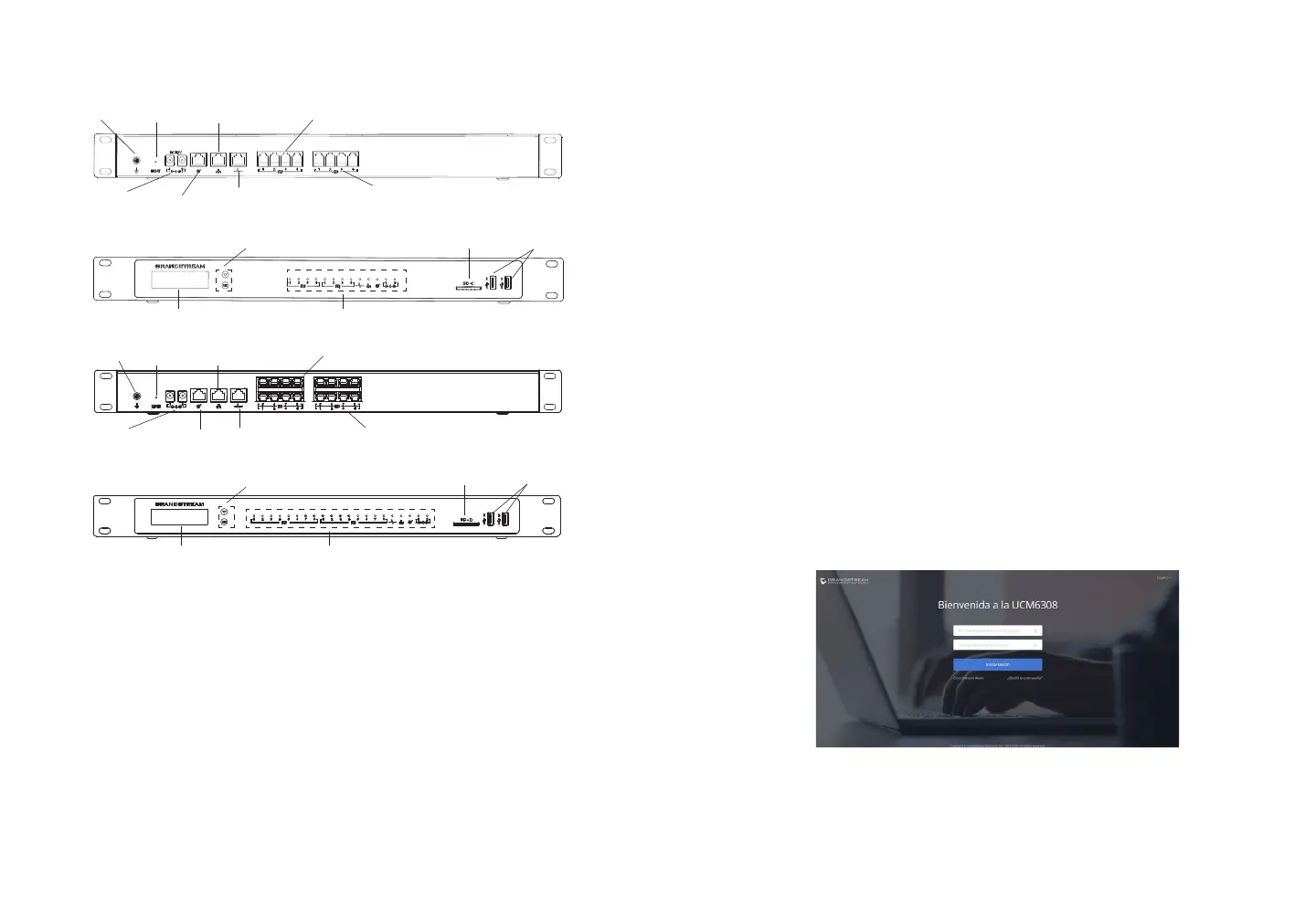

UCM6304 Panel Frontal
UCM6304 Panel Posterior
Resetear
Ranura de tarjeta SD
Puertos FXS
5. Para la información detallada de las conguraciones de extensiones SIP,
líneas PSTN, troncos SIP y todos los ajustes del sistema a través de la interfaz
Web GUI, por favor descargue el manual de usuario UCM6304/6308/6308A
desde aquí: http://www.grandstream.com/support/
Nota: El número de puertos FXS y FXO depende del modelo del UCM6304/6308/6308A.
Indicadores LED
Teclas de Navegación
Pantalla LCD
USO DEL MENÚ POR TECLADO DEL
UCM6304/6308/6308A:
(x2) DC 12V
Puerto WAN
Puerto LAN
Puerto de monitoreo
Puertos FXO
Tierra
Puerto USB
UCM6308/6308A Panel Frontal
UCM6308/6308A Panel Posterior
Resetear
Ranura de tarjeta SD
Puertos FXS
Indicadores LED
Teclas de Navegación
Pantalla LCD
