11

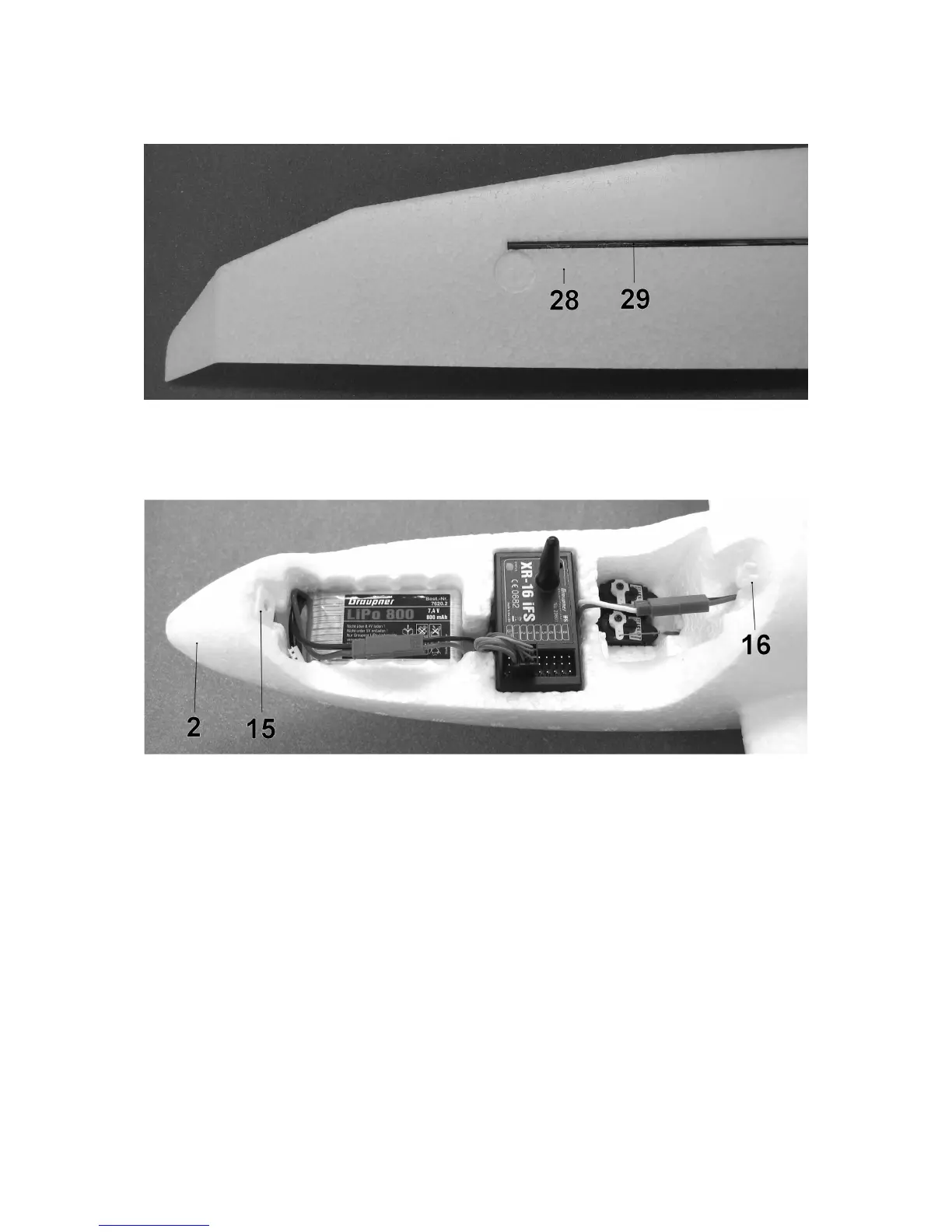

Den Holm (29) einkleben, die Nut mit Klebeband überkleben.
Die fertige Tragfläche seitlich in den Rumpf einschieben.
Die RC-Installation
Die Abbildung zeigt die Installation der LiPo-Batterie und des Empfängers der
Elektroversion 3. Der PICO 8 Drehzahlregler ist unter dem Empfänger angeordnet.
Mit dem Schließen der BEC-Steckerverbindung, wie auf dem Foto zu sehen, wird die
RC-Anlage eingeschaltet. Wird bei der Elektroversion der Motoraufsatz abgezogen
dient die LiPo-Batterie als Empfängerbatterie. Das BEC-System des PICO 8
Drehzahlreglers bietet die Stromversorgung für maximal 3 Servos und ist für 2 oder
3LiPo-Zellen geeignet.
Hinweise für eine Antriebsversion mit 3 LiPo- Zellen
Das Flugmodell ist in erster Linie für den Antrieb mit 2LiPo-Zellen konzipiert, sofern
Sie 3 LiPo-Zellen z. B. Best.-Nr.7621.3BEC einsetzen wollen, den nachfolgenden
Hinweis beachten. Ein Betrieb mit 3 LiPo-Zellen ist nur im Intervallbetrieb zulässig,
da sonst der SPEED 300-Motor im Motoraufsatz Best.-Nr. 9401.22 auch bei
optimaler Kühlung überlastet wird.
