Klebeband oder Sekundenkleber sichern und dann in die Tragfläche einziehen.
Hierfür liegen bereits Schnüre in der Fläche. Den vorbereiteten Servohebel bei exakt
neutral eingestellten Servos aufschrauben. Die Querruderhörner (12) einschrauben.
Das Querrudergestänge aus den Teilen (13) und (14) herstellen. Den Kopf von
Schraube (14) abtrennen. Achtung, die Gabelköpfe (13) und das Verbindungsteil (14)
unbedingt mit UHU schraubensicher fixieren.

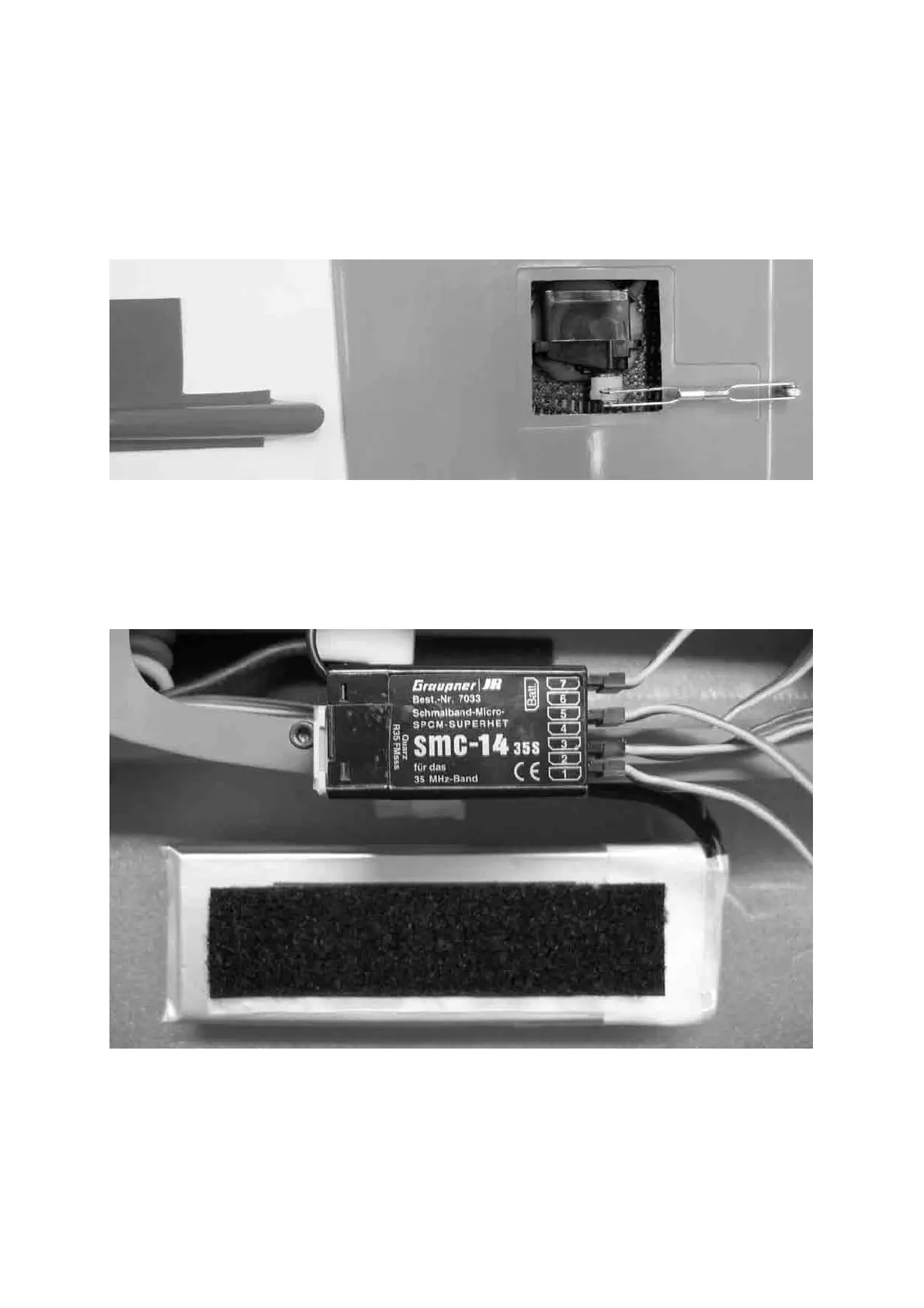

Die Abbildung zeigt das eingeklebte Querruderservo mit angeschlossenem
Querrudergestänge. Die Abdeckung (15) kann eingepasst und mittels Klebeband
aufgeklebt werden.
Der Einbau des Empfängers und der LiPo – Batterie
In Buchse 3 das Verlängerungskabel des Höhenruderservos einstecken in die
Buchsen 2 und 5 (Querruderservos) und Buchse 7 (Drehzahlregler) jeweils ein
180 mm langes Verlängerungskabel einstecken. Die entsprechenden Komponenten
anschließen und eine Funktionskontrolle durchführen.
Achtung, vorher unbedingt die Luftschraube entfernen!
