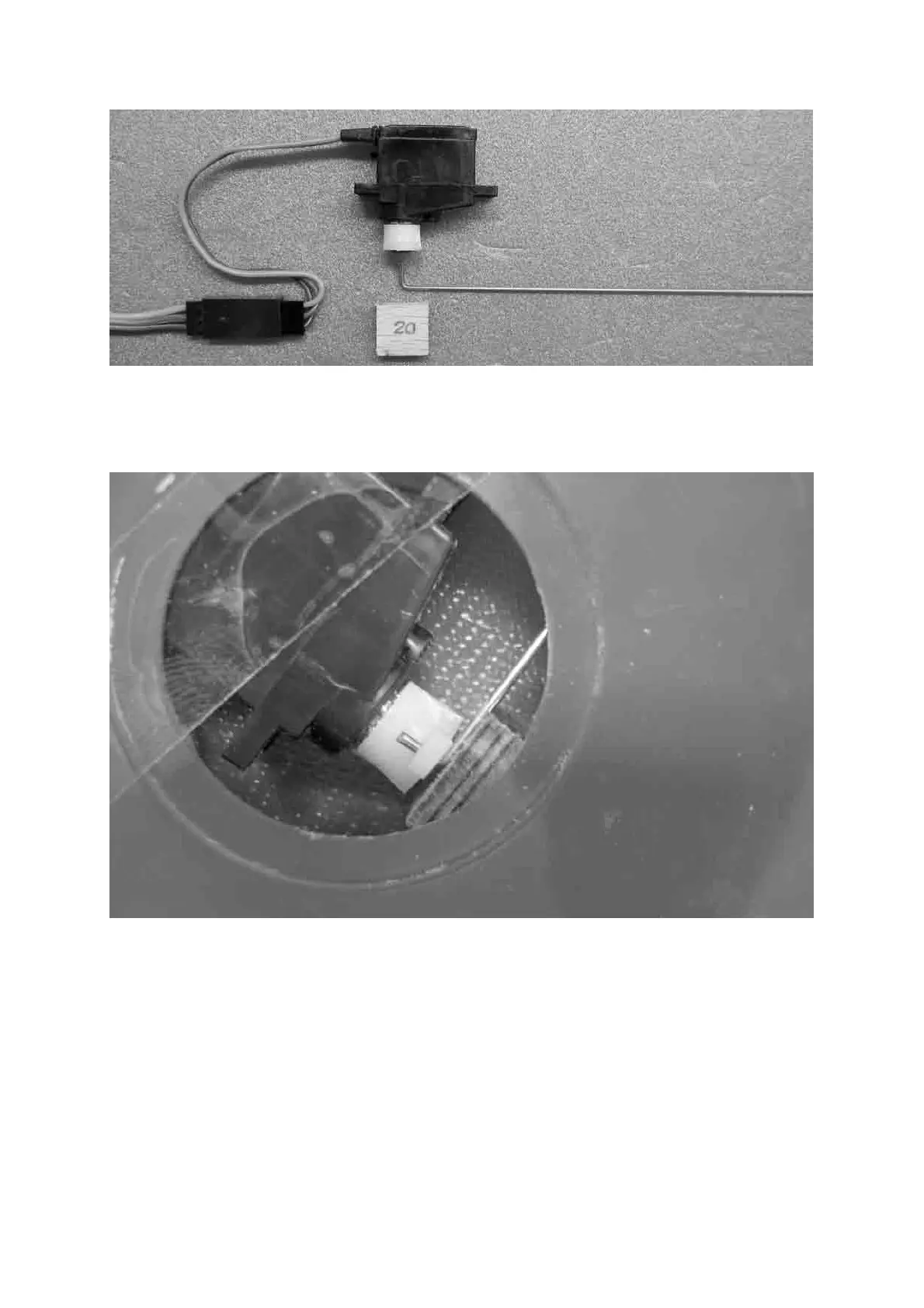

Die Abbildung zeigt die zum Einbau vorbereiteten Einzelteile. Das Höhenruderservo
ist mit dem 500 mm langen Verlängerungskabel bestückt und das Gestänge (5) ist
unten 5 mm lang abgewinkelt.
Die Abbildung zeigt das eingeklebte Höhenruderservo. (Bildunterkante entsprechend
Rumpflängsachse) Für das Gestänge (5) die Seitenflosse oben öffnen, dann Servo
und Gestänge in den Rumpf setzen. Zuerst das Servo einkleben (mit Klebeband
fixieren), dann die Gestängesicherung (20).
Die Servoabdeckung (10) zum Schluss einpassen und mit Klebeband oder wenig
Sekundenklebstoff sichern.
Das Höhenleitwerk
In das Höhenruder muss lediglich noch das Ruderhorn (7) eingeklebt werden. Dieses
zuerst auf eine Gesamtlänge von 6mm kürzen. Die Ruderhornposition liegt exakt
mittig, 10 mm hinter der Rudervorderkante. Die Bohrung Ø 3 mm gefühlvoll
ausführen, max. 3 mm tief, sodass die Ruderoberfläche nicht beschädigt wird.
