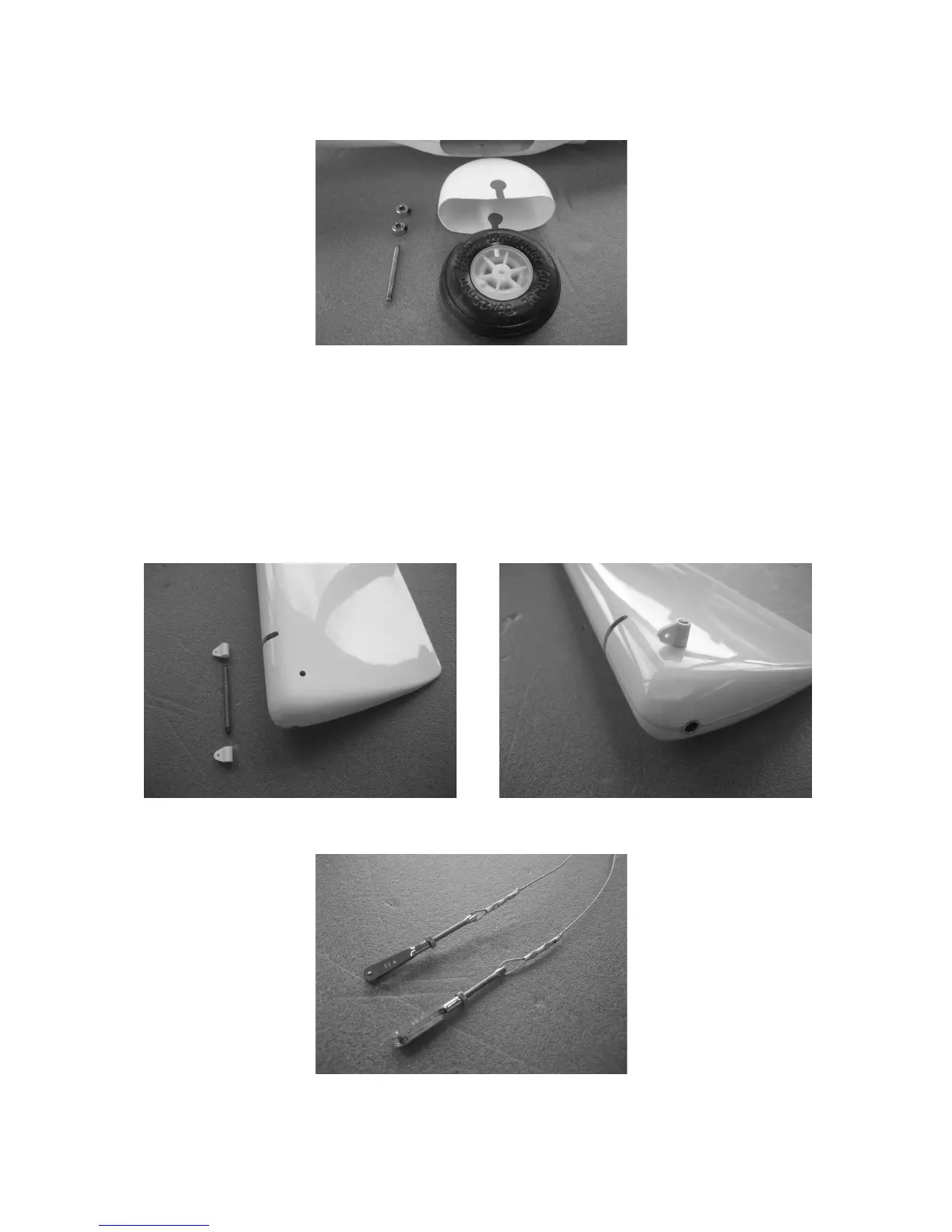

Wie auf dem Foto zu sehen, die Abdeckung für das Spornfahrwerk, bohren und
einpassen.
Für die Radachse ca. 11 mm oberhalb der Unterkante des Rumpfes ein Loch mit Ø 3
mm bohren. Die Abdeckung wird so in den Rumpf geklebt, dass die beiden Stellringe
in den Aussparungen sind. Jetzt kann das Rad zusammen mit den beiden Stellringen
montiert werden.
Das Seitenruder mittels dem GFK-Stab an den Rumpf montieren und die Position der
Markierung für die Gewindestange der Seitenruderanlenkung überprüfen. Mit einem
Ø 3mm Bohrer an dieser Stelle ein Loch durch das Seitenruder bohren. Die beiden
Anlenklaschen, wie auf dem Foto zu sehen mittels der Gewindestange an das
Seitenruder montieren.
Jetzt wie auf den nachstehenden Fotos zu sehen die Seilzuganlenkung montieren.
