- 122 -
NOTE:
(1) Le schéma de câblage électrique ci-dessus est seulement valable pour votre référence, veuillez utiliser
le schéma de câblage affiché sur la machine.
(2) La pompe à chaleur de piscine doit être bien raccordée à la terre, bien que l'échangeur de chaleur soit
électriquement isolé du reste de l'unité. La mise à la terre de l'unité est toujours nécessaire pour vous
protéger contre les courts-circuits éventuels de l'unité.
Sectionneur : Un moyen d’interruption électrique (disjoncteur, interrupteur à fusibles) doit être en vue et
facilement accessible de l'unité. C’est une pratique courante et de sécurité pour les pompes à chaleur
résidentielles et commerciales. Il permet la mise hors tension à distance de l'équipement sans surveillance
et permet aussi d’isoler l'alimentation à l'unité alors que l'appareil est en réparation.
5.2 Installation de la commande déportée

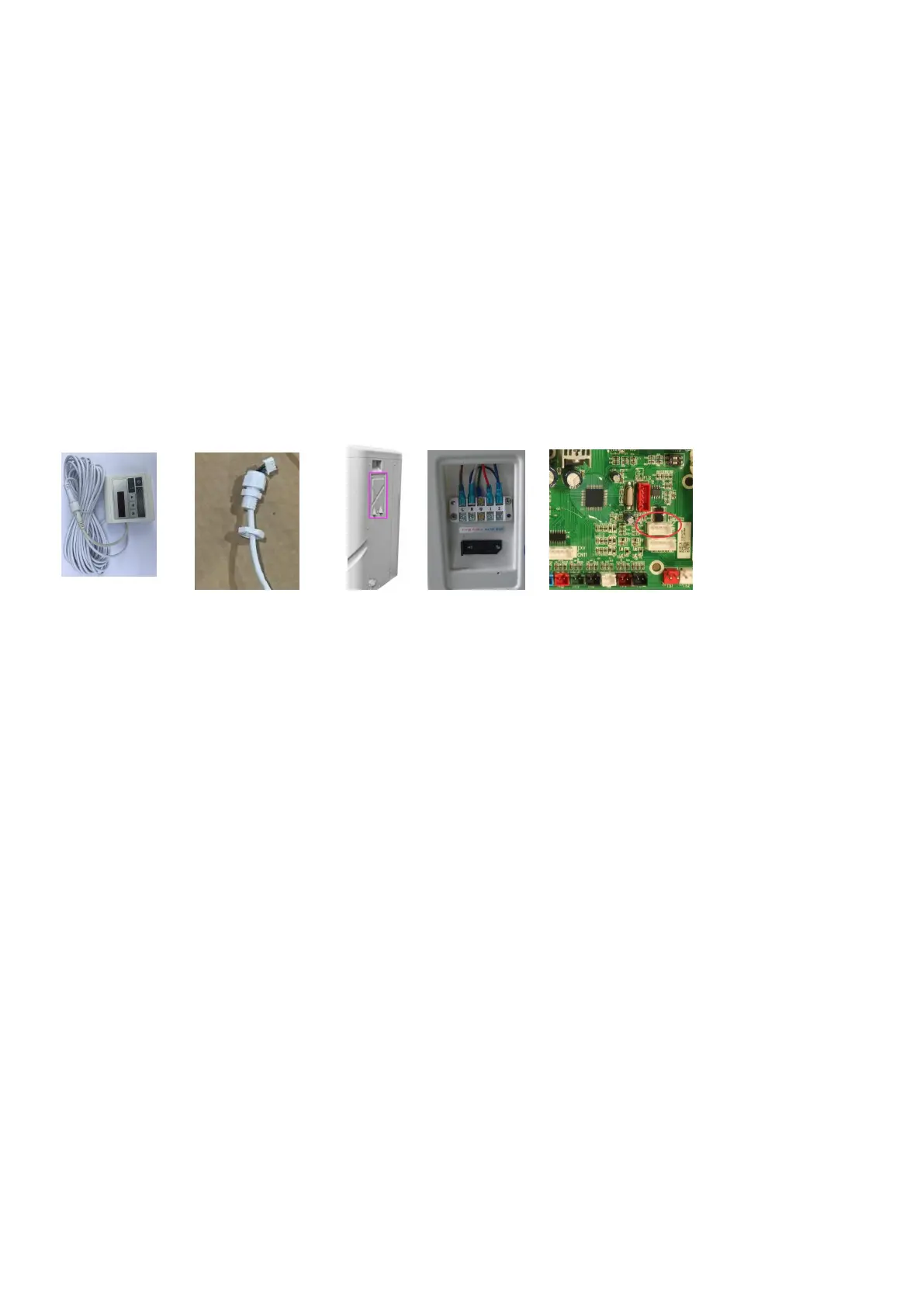

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
1. Raccordez le fil du signal, avec le contrôleur sur les broches (photos 1 et 2).
2. Passez le fil au travers du bloc de raccordement (photos 3 et 4).
3. Ensuite connecter sur la carte électronique (photo 5).
