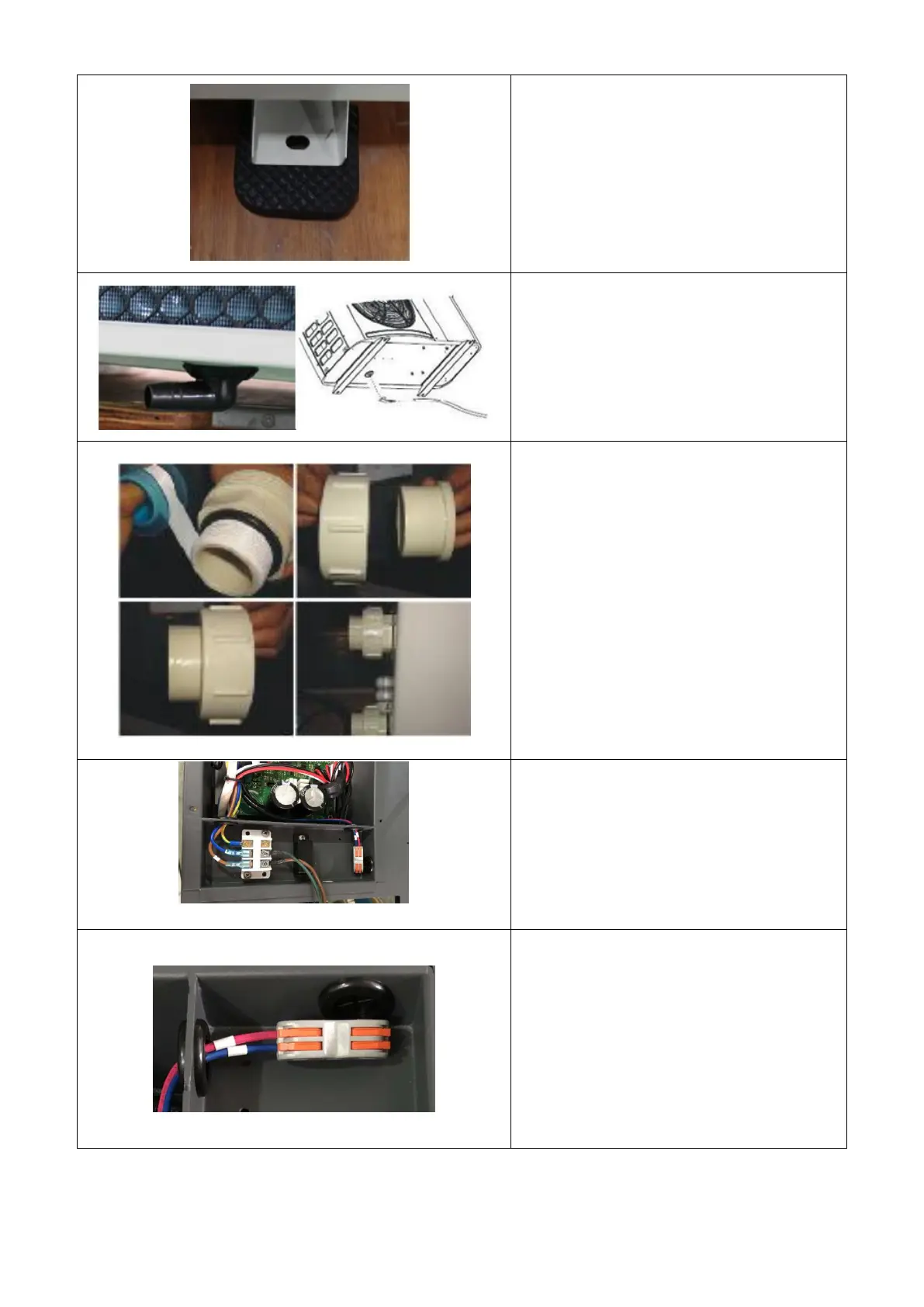

4.2 Installation des Zubehörs
Vibrationsdämpfer
1. Nehmen Sie 4 Vibrationsdämpfer heraus
2. Legen Sie einen nach dem anderen wie im
Bild gezeigt unter die Maschine.
Entwässerungsdüse
1. Installieren Sie die Entwässerungsdüse unter
dem unteren Bedienfeld.
2. Verbinden Sie sie mit einem Wasserschlauch,
um das Wasser abzuleiten.
Note: Heben Sie die Pumpe an um die Düse zu
installieren. Überdrehen Sie die Wärmepumpe
niemals, das könnte den Kompressor
beschädigen.
Verbindung von Wasser Ein- und Austritt
1. Verwenden Sie das Dichtband, um den
Wasser-ein-und-Auslass an die Wärmepumpe
anzuschließen.
2. Schließen Sie die zwei Glieder wie in der
Abbildung gezeigt an.
3. Drehen Sie sie in den Wasser-Ein-Auslass
Verkabelung
1. Öffnen Sie die Klemmenabdeckung
2. Befestigen Sie das Stromversorgungskabel an
den Gelenken
Verkabelung der Wasserpumpe
1. Öffnen Sie die Klemmenabdeckung
2. Mit den Anschlüssen 1 und 2 können Sie die
Wasserfiltration durch den Timer der Filtration
steuern (trockener Kontakt).
