GRE HPM20 - Page 133

131

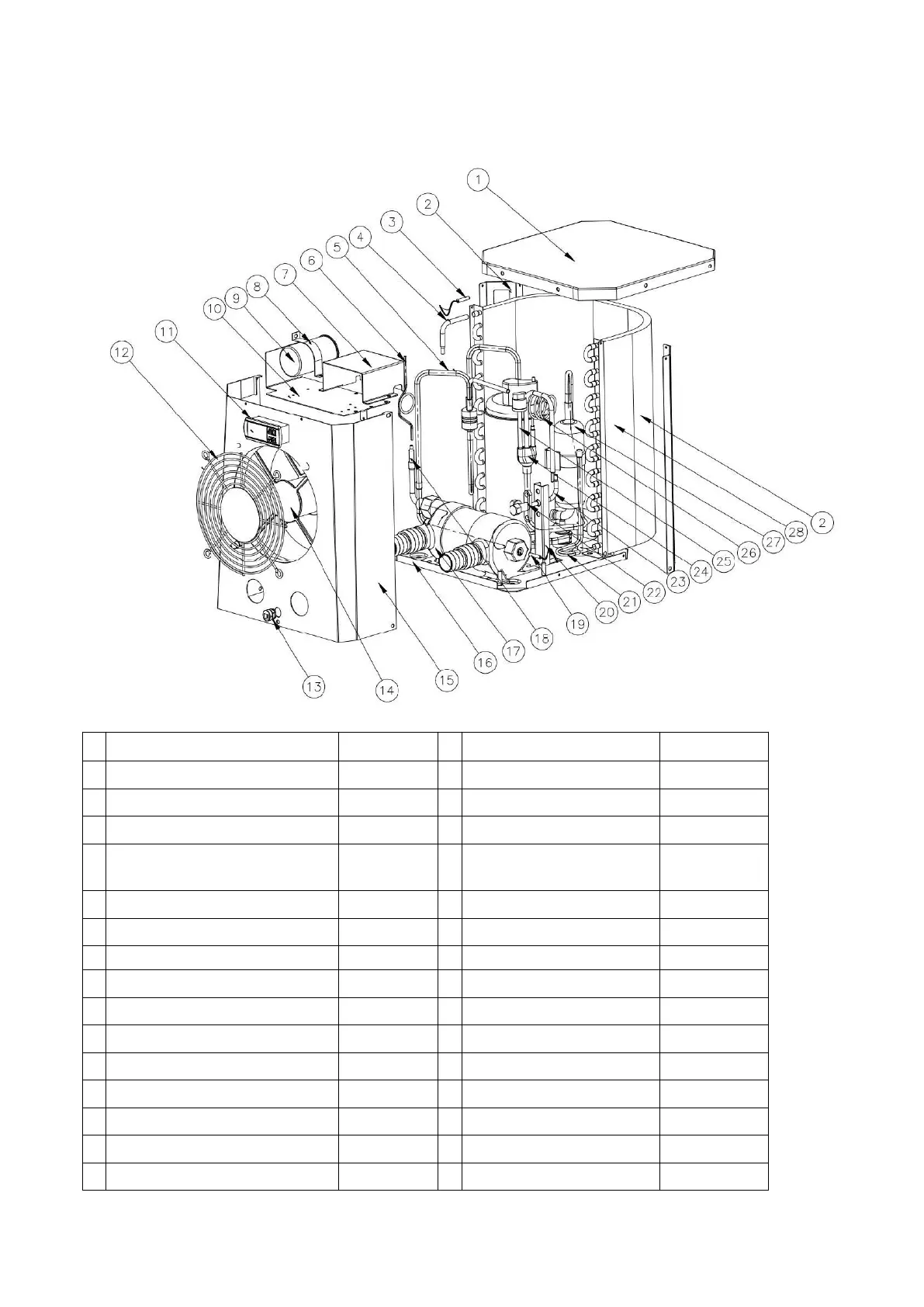

8. Exploded Diagram
Unit: HPM20
No
Onderdeel
HPM20
No
Onderdeel
HPM20
1
Bovenklep
108680024
16
Bodemplaat
108680029
2
Wandsteun
108680018
17
Titaniumwisselaar
102040699
3
Omgevingstemp. sensor
117110079
18
Koperen buis
113100026
4
Koperen buis
113100027
19
Temp. sensor inkomend
water
117110068
5
Uitlaat
113010232
20
Klepafsluiter
108680007
6
Capillair
109000090
21
Gasverzamelpijp
113050123
7
Elektrisch compartiment
108680016
22
Klepafsluiter
120000091
8
Compressor condensator Clip
108010008
23
Koperen buis
113100008
9
Compressor condensator
111000038
24
Gas retourleidingen
113020328
10
Topplaat van ventilatormotor
108680015
25
Lagedrukschakelaar
116000017
11
Display
117020165
26
Klepafsluiter capillair
109000048
12
Front rooster
108680017
27
Compressor
101000191
13
Kabeldoorvoer netsnoer
142000126
28
Verdamper
103000236
14
Ventilatormotor
112000071
29
Elektrische kabel
139000050
15
Front paneel
108680030
