GRE HPM20 - Explosionszeichnung

79

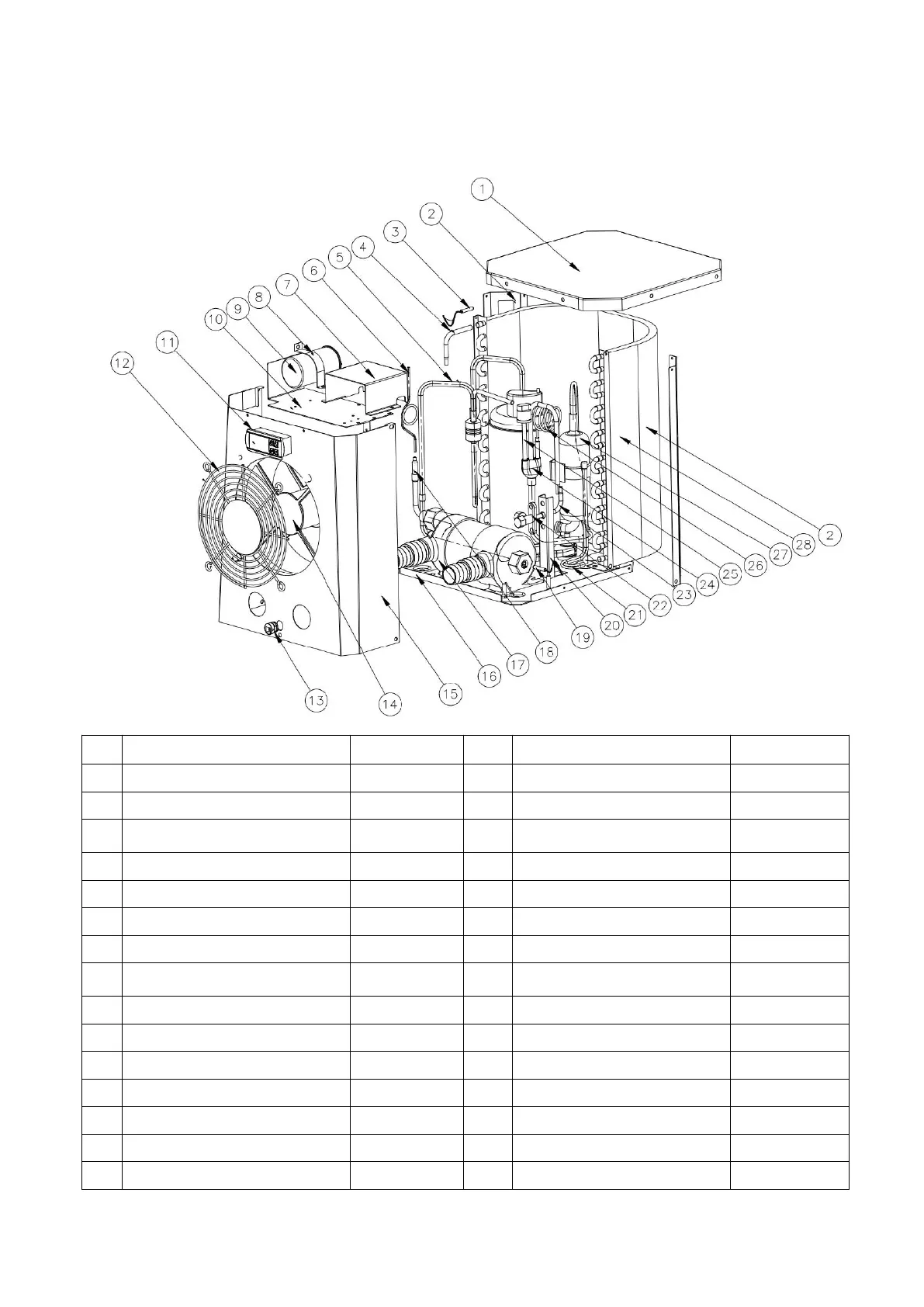

8. Explosionszeichnung
Gerät: HPM20
Nr.
Bezeichnung der Teile
HPM20
Nr.
Bezeichnung der Teile
HPM20
1
Obere Abdeckung
108680024
16
Base
108680029
2
Säule
108680018
17
Titanaustauscher
102040699
3
Umgebungstemparatur. Sensor
117110079
18
Kupferrohr
113100026
4
Kupferrohr
113100027
19
Wasser in Temp. Sensor
117110068
5
Abgasrohr
113010232
20
Kugelventilplatte
108680007
6
Kapillar
109000090
21
Gassammelrohr
113050123
7
Elektrische Box
108680016
22
Globales Ventil
120000091
8
Kompressor-Kapazitätsklemme
108010008
23
Kupferrohr
113100008
9
Verdichterkapazität
111000038
24
Gasrückführung
113020328
10
Lüftermotorplatte
108680015
25
Niederdruckschalter
116000017
11
Regler
117020165
26
Durchgangsventilkapillare
109000048
12
Kühlergrill
108680017
27
Kompressor
101000191
13
Netzkabelschnalle
142000126
28
Verdampfer
103000236
14
Lüftermotor-Baugruppe
112000071
29
Stromkabel
139000050
15
Frontblende
108680030
