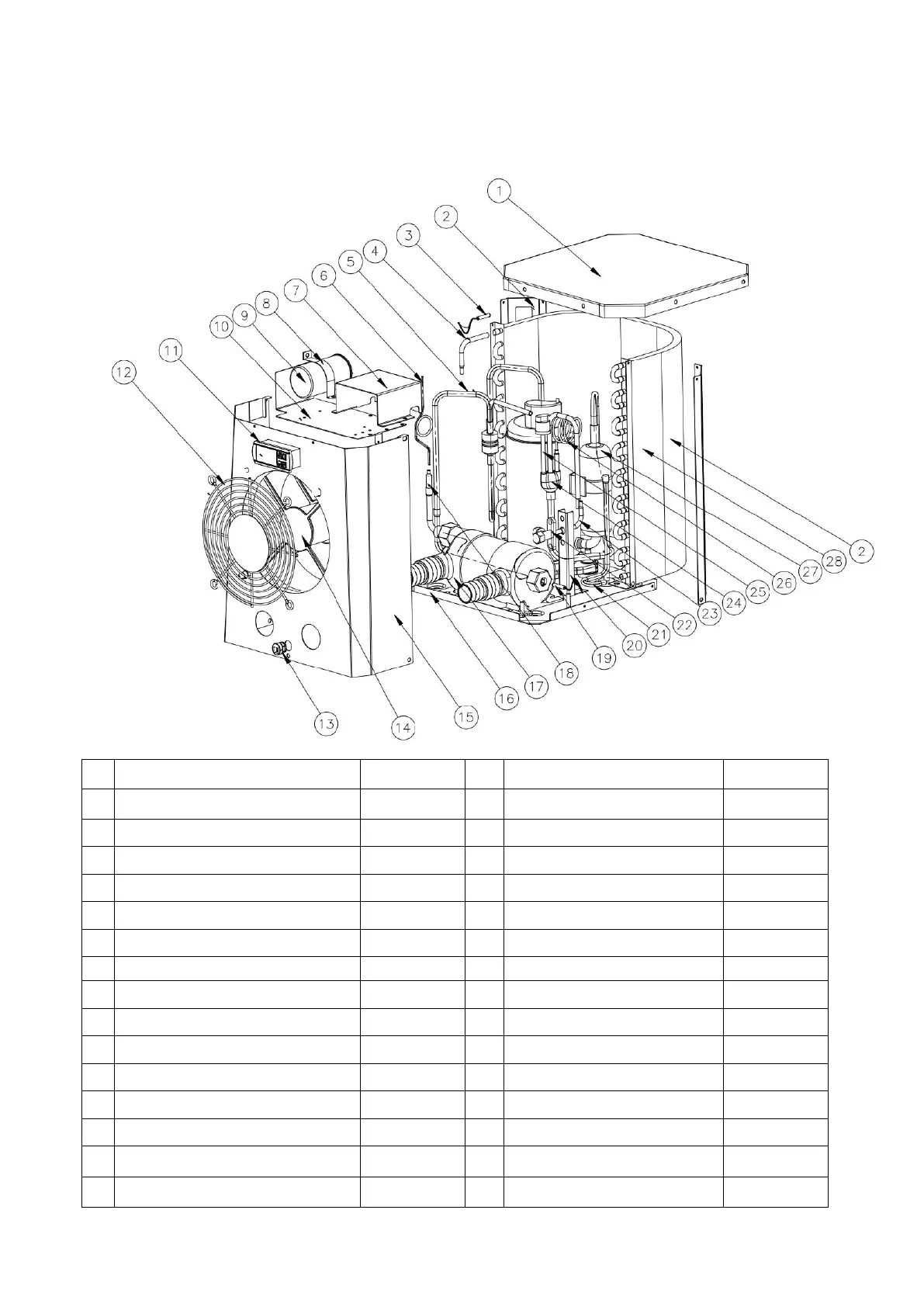

8. Diagrama Explosionado
Unit: HPM20
No.
Spare parts
HPM20
No.
Spare parts
HPM20
1
La cubierta superior
108680024
16
Base
108680029
2
Pilar
108680018
17
Intercambiador de titanio
102040699
3
Temperatura ambiente. sensor
117110079
18
Tubo de cobre
113100026
4
Tubo de cobre
113100027
19
Agua en temp. sensor
117110068
5
Tubo de escape
113010232
20
Panel de válvula de globo
108680007
6
Capilar
109000090
21
Gas collecting pipe
113050123
7
Caja electrica
108680016
22
Válvula de globo
120000091
8
Clip de capacitancia del compresor
108010008
23
Tubo de cobre
113100008
9
Capacitancia del compresor
111000038
24
Tubería de retorno de gas
113020328
10
Placa superior del motor del
108680015
25
Interruptor de baja presion
116000017
11
Controlador
117020165
26
Válvula de globo capilar
109000048
12
Parrilla delantera
108680017
27
Compresor
101000191
13
Hebilla del cable de alimentación
142000126
28
Evaporador
103000236
14
Montaje del motor del ventilador
112000071
29
Cable eléctrico
139000050
15
Panel frontal
108680030
