4.3.3 Cintrage du tuyau

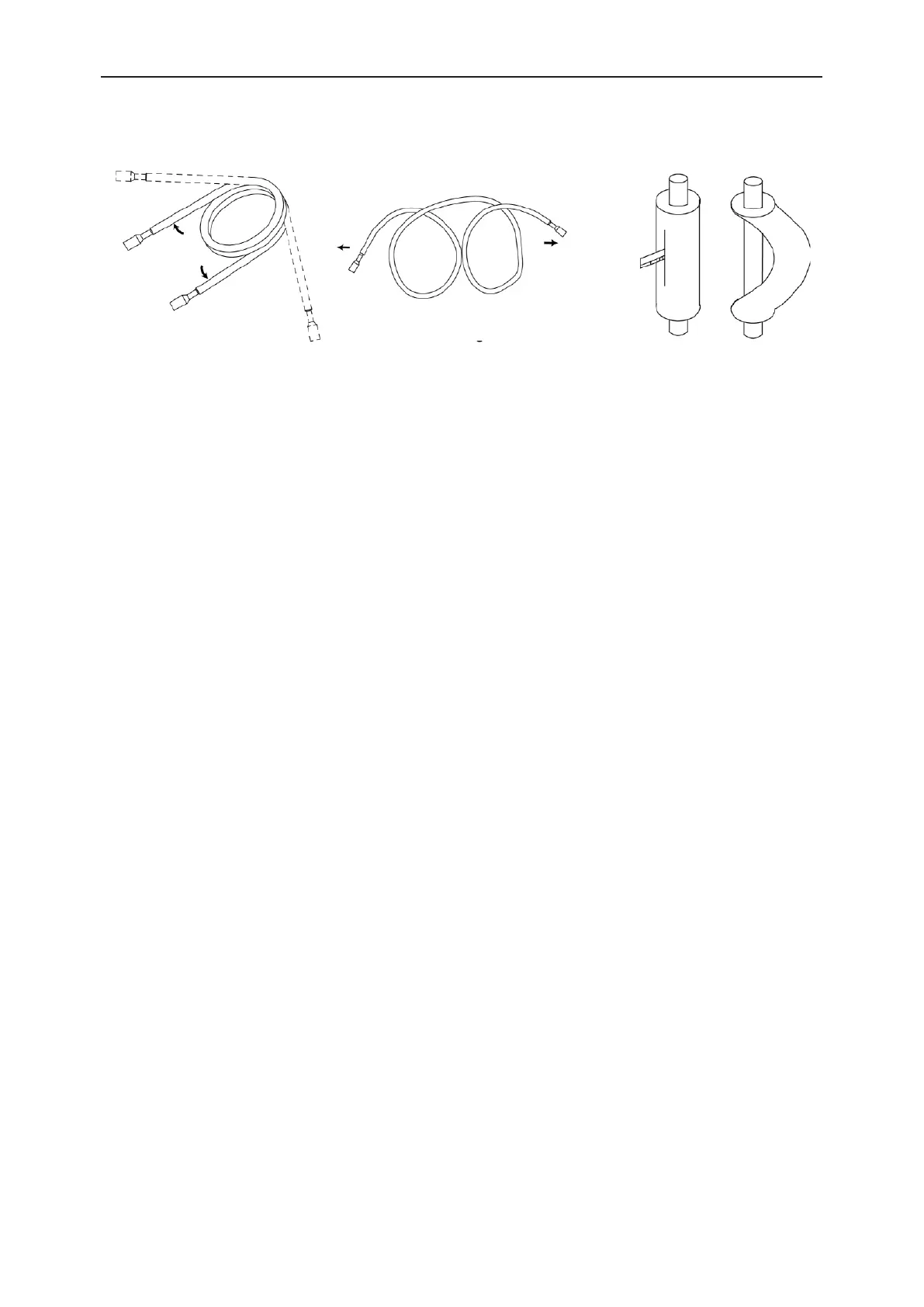

(1) Remodelez le tuyau à la main. Veillez à ne pas endommager le tuyau.
Correct Incorrect
Fig. 11 Fig. 12
(2) Ne cintrez pas le tuyau à plus de 90°.
(3) Siletuyauestcintréoutordudemanièrerépétée,ildurciraetdeviendradifcileàcintreret
à tordre de nouveau. Évitez donc de cintrer ou tordre le tuyau plus de 3 fois.
(4) Si le cintrage direct risque de former des cassures sur le tuyau, utilisez d’abord un cutter
pour couper la couche d'isolant, comme indiqué sur la Fig.12. Ne cintrez pas le tuyau tant
qu’il n'est pas dénudé. Une fois le cintrage réalisé, enroulez le tuyau d’une couche d'isolant
et assurez-la avec du ruban adhésif.
4.3.4 Branchement du tuyau intérieur
(1) Retirez le cache et le bouchon du tuyau.
(2) Orientezlapartieévaséedutuyauencuivreverslecentreduraccordleté.Serrezferme-
ment l’écrou d'évasement à la main, comme indiqué sur la Fig.13. (Assurez-vous que le
tuyauintérieurestcorrectementraccordé.Unemplacementincorrectducentreempêchera
deserrerdemanièresûrel’écroud'évasement.Leletdel’écroud'évasementseraendom-
magé si vous forcez son serrage).
(3) Serrez fermement l’écrou d'évasement à l’aide d'une clé dynamométrique jusqu’à ce que la
clé émette un clic. (Maintenez la poignée de la clé et placez-la à angle droit par rapport au
tuyau. Comme sur la Fig. 14)
(4) Enroulez le tuyau de raccordement dénudé et le raccord avec de l’éponge. Serrez ensuite
l’éponge fermement avec du ruban plastique.
(5) Letuyauderaccordementdoitêtremaintenuparunsupportplutôtqueparl’unité.
(6) L’angledecintragedestuyauxnedoitpasêtretroppetit;sinonvousrisquezdelescasser.
Veuillez utiliser une cintreuse de tuyaux pour les plier.
(7) Lors du branchement de l’UI au tuyau de raccordement, ne tirez pas trop fort sur les gros et
lespetitsjointsdel’UIsilecapillaireoud’autrestuyauxprésententdesssuresetdesfuites.
