4.4 Pompe à vide, ajout de réfrigérant
4.4.1 Pompe à vide
(1) L’unité extérieure a été chargée en réfrigérant avant la livraison. Le tuyau de raccordement
installésursitedoitêtrechargéavecduréfrigérantsupplémentaire.
(2) Conrmezsilesvannesdegazetdeliquideextérieuressontfermées.
(3) Utilisez une pompe à vide pour retirer l’air à l’intérieur de l’unité intérieure et le tuyau de rac-
cordement de la vanne extérieure, comme indiqué ci-dessous.
Manomètre Manomètre
Touche HI
Bouton LO
Vanne de liquide
Pompe à vide
Tuyau de connexion
Vanne de gaz

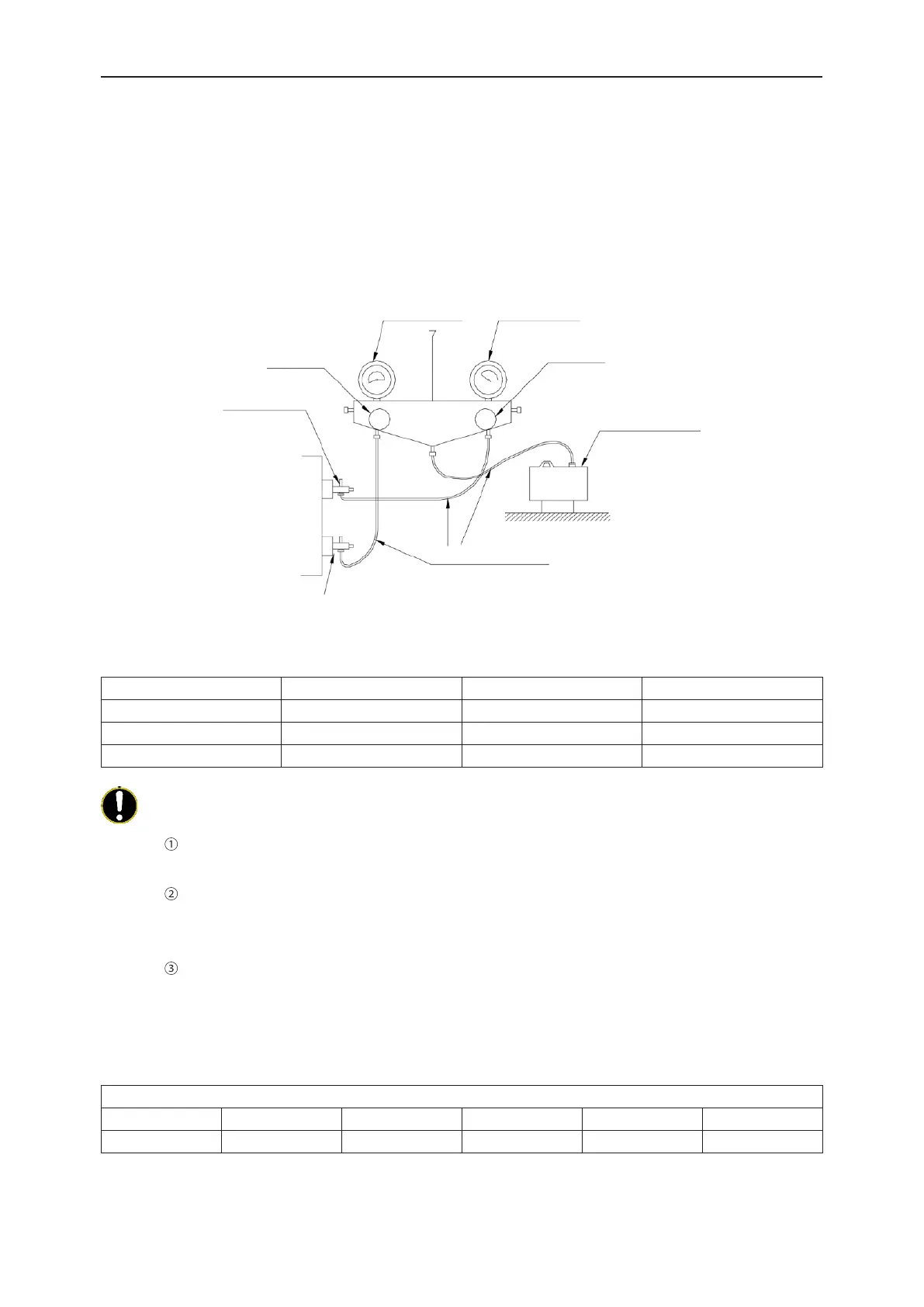

Fig. 26
4.4.2 Ajout de réfrigérant
(1) Quantité de réfrigérant dans l’unité extérieure avant livraison :
Modèle GMV-H224WL/A-X GMV-H280WL/A-X GMV-H335WL/A-X
Qté réfrigérant (kg) 5,5 7,1 8,0
Modèle GMV-224WL/C-X GMV-280WL/C-X GMV-335WL/C-X
Qté réfrigérant (kg) 5,5 7,1 8,0
Remarque :
Laquantitéderéfrigérantchargéavantlivraisonn’inclutpaslaquantitéquidoitêtreajoutée
aux unités intérieures et à la tuyauterie de raccordement.
Lalongueurdutuyauderaccordementestdéniesursite.Laquantitésupplémentairede
réfrigérantdoitdoncêtredécidéesursiteenfonctiondeladimensionetdelalongueurdu
tuyau de liquide installé sur site.
Annotez la quantité supplémentaire de réfrigérant pour les besoins du service après-vente.
(2) Calcul de la quantité supplémentaire de réfrigérant.
Méthode de calcul de la quantité supplémentaire de réfrigérant (à partir du tuyau de liquide).
Quantitésupplémentairederéfrigérant=ΣlongueurdutuyaudeliquideXquantitésupplémentaire
de réfrigérant par mètre.
Quantité supplémentaire de réfrigérant par mètre pour le tuyau de liquide (kg/m)
Φ22,2 Φ19,05 Φ15,9 Φ12,7 Φ9,52 Φ6,35
0,35 0,25 0,17 0,11 0,054 0,022
Conrmez d'abord l'absence de fuite sur le système. Lorsque le compresseur fonctionne,
chargezduR410asupplémentaireaveclaquantitéspéciqueàl’unitévialabusederemplissage
