Gree GMV-H224WL/A-X

Système DRV multiple de l’onduleur DC
18
4.3.7 Isolation thermique de la tuyauterie
(1) PourleDRVmultiple,chaquetuyauencuivredoitêtreétiquetépourévitertouteconnexion
erronée.
(2) Sur l’entrée de branchement, laissez au moins 500 mm de section de tuyau droite.
(3) Isolation thermique de la tuyauterie.
1) Pour éviter la condensation ou la fuite d’eau sur le tuyau de raccordement, le tuyau de gaz
etletuyaudeliquidedoiventêtreenveloppésd’isolantthermiqueetderubanadhésifpour
les isoler de l’air.
 2)Lematériaud’isolationthermiquedoitêtrecapabledesupporterlatempératuredutuyau.
Pour l’unité de pompe à chaleur, le tuyau de liquide doit supporter une température mi-
nimale de 70 °C et le tuyau de gaz une température minimale de 120 °C. Pour les unités
de climatisation uniquement, le tuyau de liquide et le tuyau de gaz doivent supporter des
températures de 70 °C minimum.
3) Exemple : Mousse polyéthylène (supporte 120 °C minimum) ; expansion de polyéthylène
(supporte 100ºC minimum).

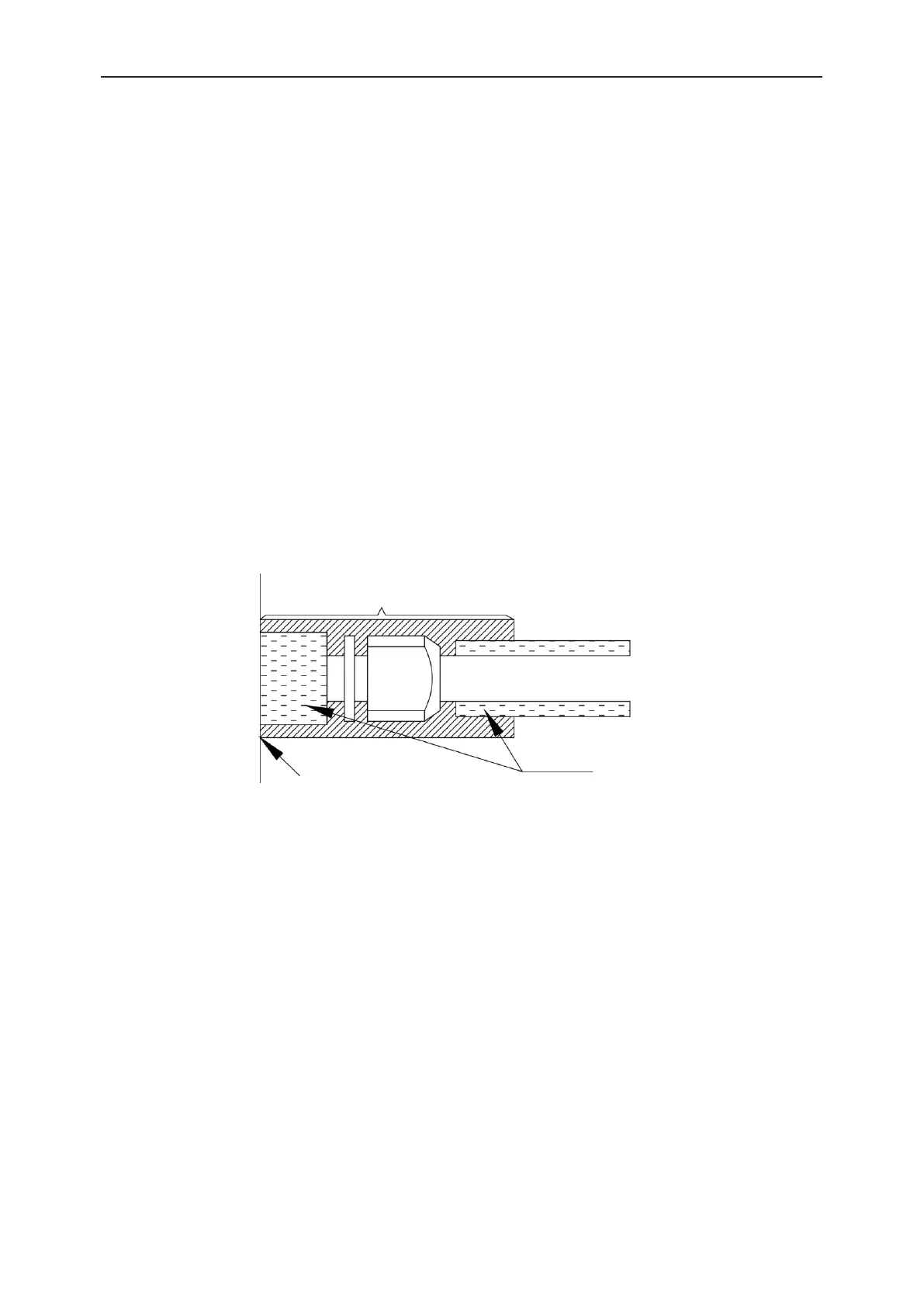

 4)Les raccords sur les unités intérieure et extérieure doivent être enveloppés d’isolant
thermique et ne laisser aucun espace entre le tuyau et le mur. Voir Fig. 18.
Sans espace
Tuyau d’isolation thermique
Il est nécessaire de poser une couche d'isolant thermique sur cette partie
Fig. 25
 5)L’isolantthermiqueutilisépourlesbranchementsdoitêtrelemêmequepourlatuyauterie.
La mousse fournie pour les branchements ne doit pas être utilisée comme matériel
d’isolation.
6) Pendant l'enroulement, le dernier cercle doit couvrir la moitié du précédent. N'enroulez
pas le ruban trop fermement ; dans le cas contraire, cela réduit l'effet isolant.
 7)Aprèsavoirenrouléletuyau,appliquezdumatérield’étanchéitépourétanchéiercomplè-
tement le trou sur le mur.
4.3.8 Support et protection de la tuyauterie
(1) Le supportdoit être conçu pour suspendre letuyaude raccordement. La distance entre
chaque tuyau ne doit pas excéder 1 m.
(2) Une protection contre les dommages accidentels doit être prévue pour la tuyauterie
extérieure.Silatuyauteriedépasse1m,unsupportdeprotectiondevraêtreajouté.
