Système DRV multiple de l’onduleur DC
16
Pistolet de soudure
Baguette de soudure
Tuyau de raccordement 1
(tuyau de gaz)
Tuyau de raccordement 2
(tuyau de liquide)
Fig. 16
(2) Raccordement du tuyau de GMV-H280WL/A-X, GMV-H335WL/A-X, GMV-280WL/C-X,
GMV-335WL/C-X :
1) Si le tuyau de raccordement est branché à l'avant, aucun traitement spécial n’est néces-
saire. Vous pouvez souder la tuyauterie directement aux tuyaux de raccordement 1 et 2.
2) Si le tuyau de raccordement est branché sur le côté, comme indiqué sur les Fig. 17 et
Fig. 18, ouvrez les panneaux avant, arrière, et la carte de connexion. Ouvrez ensuite le
coton d’insonorisation. Utilisez un pistolet de soudure pour dessouder les tuyaux de rac-
cordement 1 et 2. Tournez-les dans l’angle correct et posez-les dans leur position respec-
tive.Étanchéiezlesouverturesavecunebaguettedesoudure.Soudezd’abordletuyau
de raccordement 1 (tuyau de liquide), puis soudez le tuyau de raccordement 2 (tuyau de
gaz).Aucoursdelasoudure,ilfaututiliserunegazehumidepourenvelopperleltreà
proximitédutuyauderaccordement2etlesdeuxvannesd’arrêt.Assurez-vousquela
ammenebrûlepaslecotond’insonorisationoud’autrescomposants.

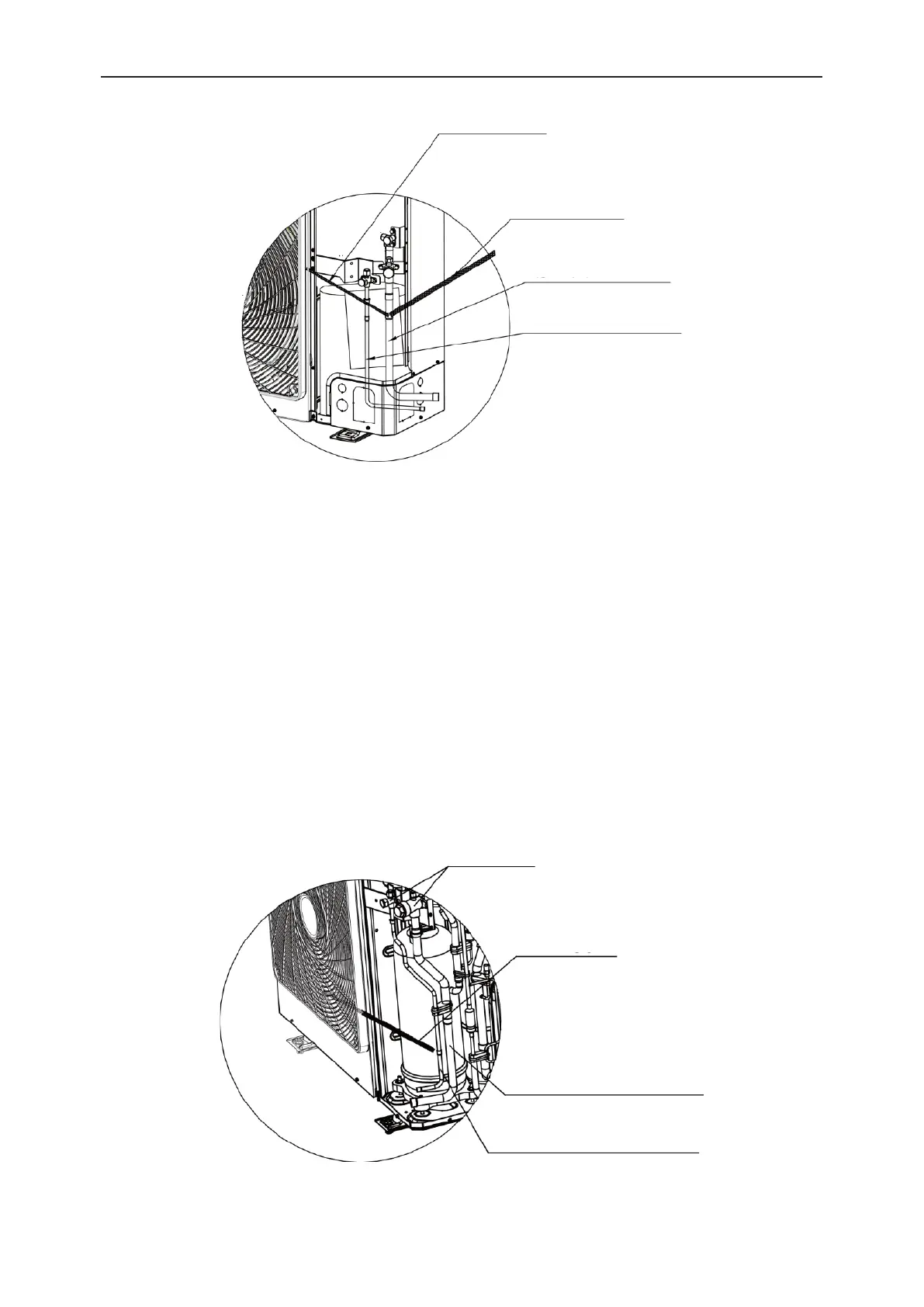

Pistolet de soudure
Vanned’arrêt
Tuyau de raccordement 2
(tuyau de gaz)
Tuyau de raccordement 1
(tuyau de liquide)
Fig. 17
