Unité intérieure à cassette une voie pour climatiseurs multiples
8
4 Instructions de pose
4.1 Pose de l’unité intérieure

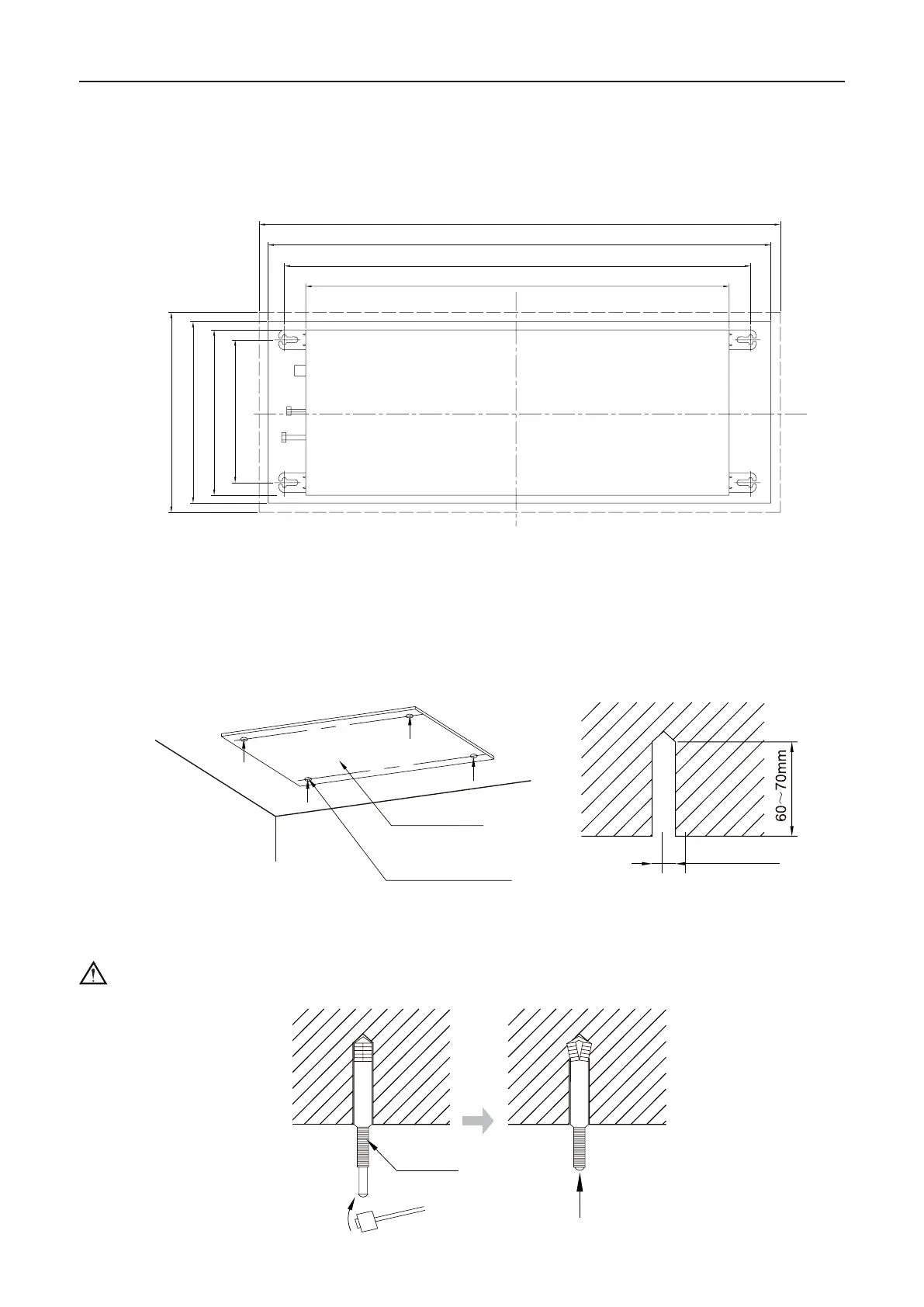

4.1.1 Dimensions de l’ouverture au plafond et position du boulon de suspension
1200 (Panneau décoratif)
1115 (Sortie au plafond)
1027 (distance de la vis de levage)
987 (Unité principale)
261 (distance de la vis de levage)
385 (Unité principale)
415 (Sortie au plafond)
456 (Panneau décoratif)
Fig 4.1.1
4.1.2 Suspendre l’unité intérieure
(1) Percer les trous des boulons et poser les boulons.
1) Coller le modèle de pose sur la position d’installation, percer 4 trous conformément aux empla-
cements des trous sur le modèle comme indiqué sur la g 4.1.2 ; le diamètre du trou de perçage
est conforme au boulon expansible et sa profondeur est de 60-70 mm, comme indiqué sur la
g 4.1.3.
Modèle en papier
Percer l’orice conformément
à l’emplacement de l’orice
Fig 4.1.2 Fig 4.1.3
Diamètre d’orice
2) Insérer le boulon expansible M10 dans l'orice, puis enfoncez le clou dans le boulon, comme
indiqué sur la g. 4.1.4.
Remarque : La longueur des boulons dépend de la hauteur de l’installation de l’unité, les bou-
lons sont fournis.
Boulon expansible
Fig 4.1.4
