Unité intérieure à cassette une voie pour climatiseurs multiples
10
(3) Utiliser un coude de tuyau pour cintrer le tuyau, l’angle de courbure ne doit pas être trop faible.
(4) Enrouler le tuyau de raccordement et le raccord avec de l’éponge, puis attacher fermement
avec du ruban.
4.3 Pose du tuyau d'évacuation et test du système d’évacuation
4.3.1 Notice d’installation du tuyau d'évacuation
(1) Le tuyau d'évacuation doit être court et incliné vers le bas d’au moins 1 à 2 % an de drainer
les condensats de manière homogène.
(2) Le diamètre du tuyau d’évacuation doit être égal ou supérieur à celui du joint du tuyau d’évacuation.
(3) Poser le tuyau d'évacuation conformément à la gure suivante et assurer la bonne isolation du
tuyau d'évacuation. Une mauvaise installation peut provoquer des fuites d’eau et mouiller les
meubles et autres objets de la pièce.
(4) Des tuyaux PVC dur disponibles dans le commerce peuvent être utilisés comme tuyaux d'évacua-
tion. Lors du branchement, insérer l’extrémité du tuyau PVC dans l’orice d’évacuation et le serrer
à l’aide de ruban pour câbles. Ne pas xer le tuyau d’évacuation dans l’orice avec de la colle.
(5) Lorsque la tuyauterie d’évacuation est établie pour plusieurs unités, la position du tuyau doit
être environ 100 mm en dessous de l’évent d’évacuation de chaque unité. Dans ce cas, des
tuyaux plus épais doivent être utilisés.

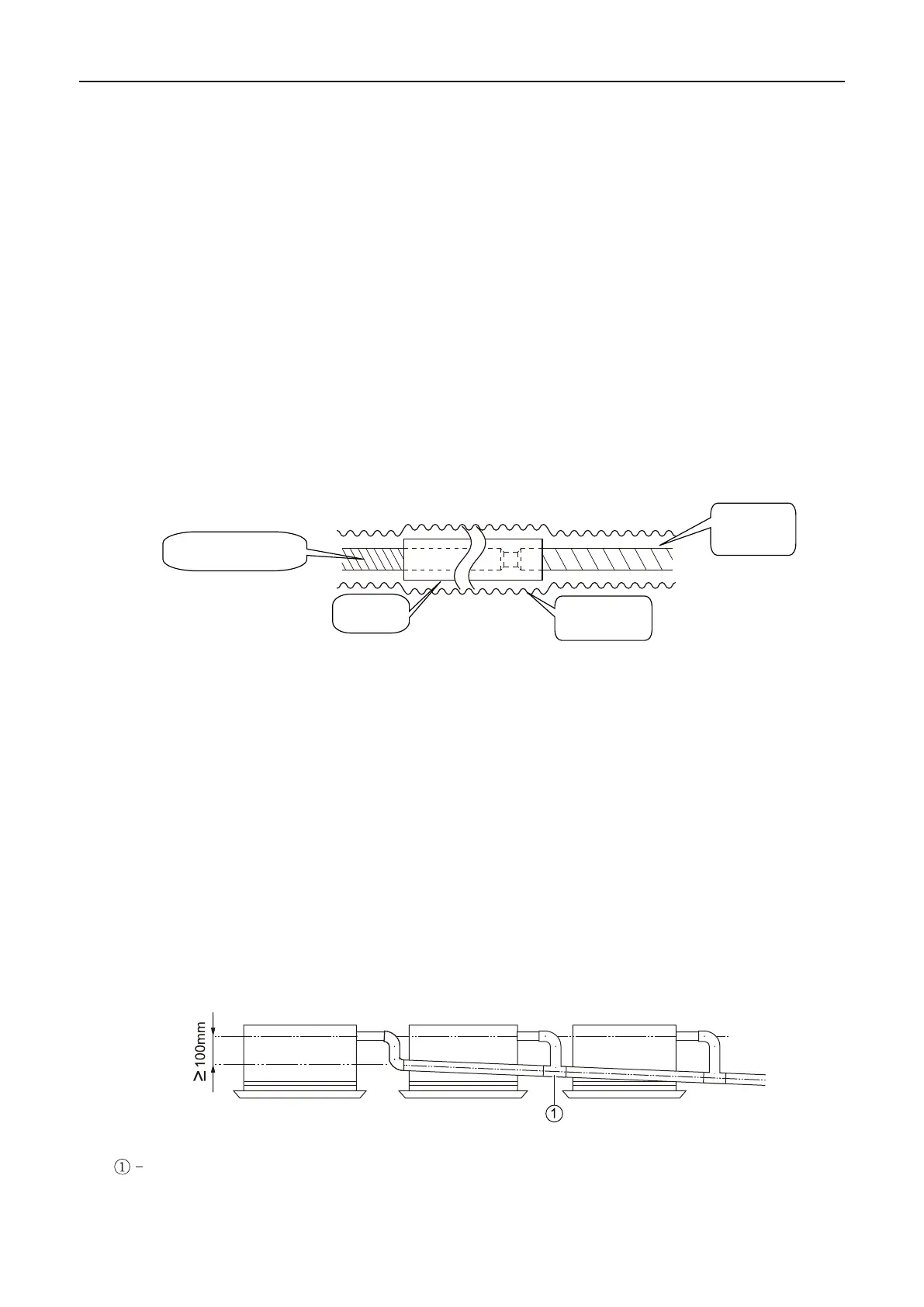

tuyau d'évacuation
supplémentaire
gaine
isolante
ruban isolant
(fourni)
tuyauterie
d'évacuation de
l'unité intérieure
Fig 4.3.1
4.3.2 Pose du tuyau d'évacuation
(1) Le tuyau d'évacuation doit présenter le même diamètre ou un diamètre plus large que les
tuyaux de raccordement (tuyau PVC, diamètre extérieur de 25 mm, épaisseur ≥ 1,5 mm).
(2) Poser un tuyau d'évacuation court et incliné d’au moins 1 % vers le bas an de prévenir la
formation de poches d’air.
(3) Si l’inclinaison du tuyau d'évacuation ne peut pas respecter les exigences de l’installation, un
tuyau d’élévation doit être appliqué.
(4) Insérer le tuyau d'évacuation dans la prise d’évacuation, serrer la bride métallique de manière
à la sécuriser.
(5) Enrouler le patin d’étanchéité sur le tuyau d'évacuation et la bride en métal pour assurer l’iso-
lation thermique.
(6) S’assurer de réaliser des travaux d’isolation pour tous les tuyaux d’évacuation an de prévenir
tout écoulement d’eau dû à la condensation.
(7) Appliquer un diamètre adapté pour le tuyau d'évacuation conformément à la capacité de fonc-
tionnement de l’unité.
Fig 4.3.2
Tuyaux d’évacuation assemblés par des joints en « T ».
(8) La hauteur de pose du tuyau d'élévation pour l’évacuation doit être inférieure à 850 mm. L’in-
clinaison du tuyau d’élévation vers l'évacuation doit être d’au moins 1 à 2 %. Si le tuyau d’élé-
vation est vertical par rapport à l’unité, la hauteur d’élévation doit être inférieure à 800 mm.
