Gree GRS-CQ16Pd/NhG-K - Page 174

Pompe à chaleur air-eau
50

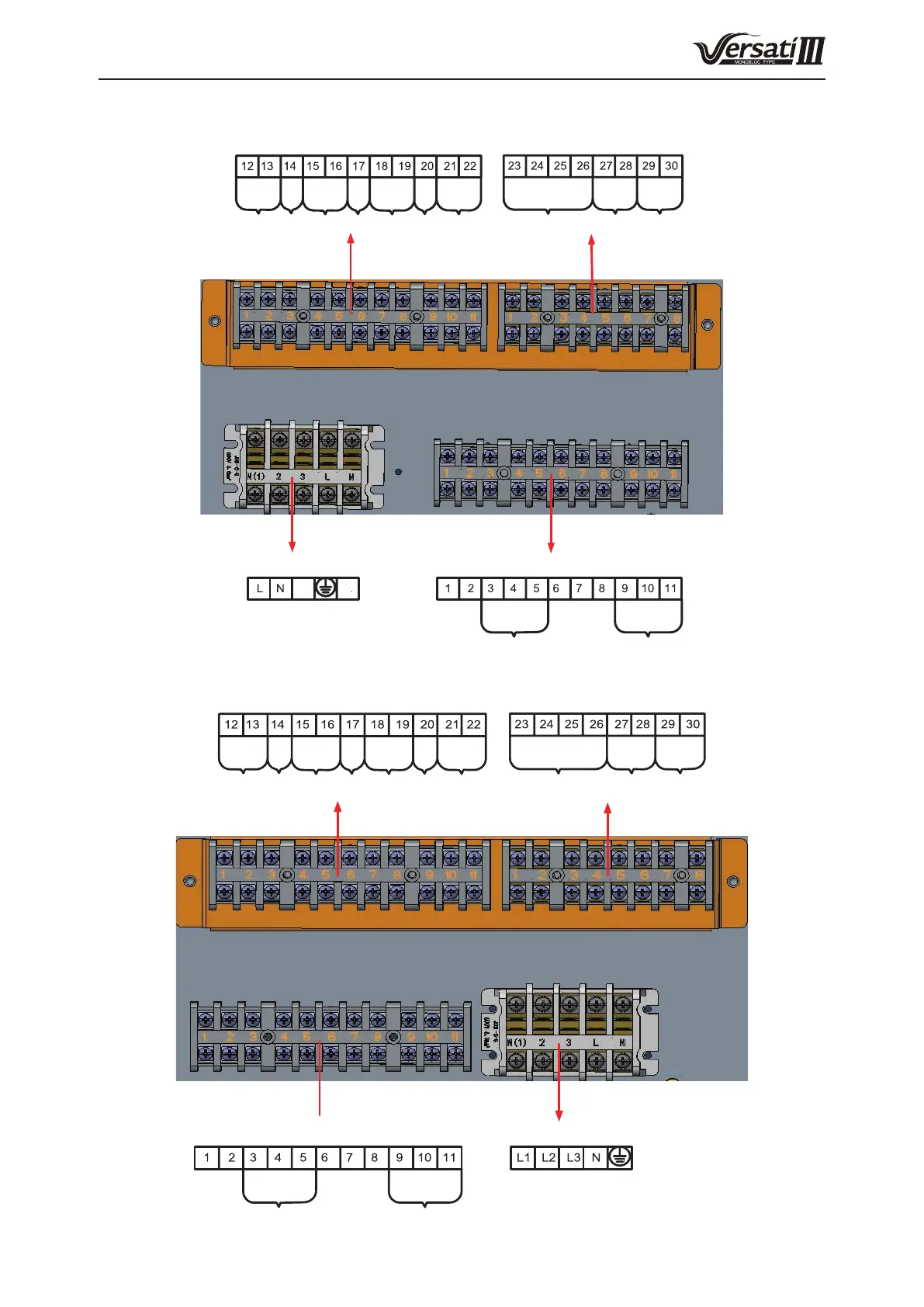

(2) GRS-CQ10Pd/NhG-K, GRS-CQ12Pd/NhG-K, GRS-CQ14Pd/NhG-K, GRS-CQ16Pd/NhG-K
Bornier XT3
Bornier XT1
Bornier XT4
Bornier XT2
Alimentation
Serpentin
220-240 VAC
KM1-6 KM2-6 Serpentin
220-240 VAC
KM3-6 Autre
source
Thermostat Commande
à gâchette
Signal de
commande
de pompe
(SORTIE)
Serpentin
220-240 VAC
Vanne 2 voies 1 Vanne 3 voies 2
(3) GRS-CQ10Pd/NhG-M, GRS-CQ12Pd/NhG-M, GRS-CQ14Pd/NhG-M, GRS-CQ16Pd/NhG-M
Bornier XT3
Bornier XT2
Bornier XT4
Bornier XT1
Alimentation
Serpentin
220-240 VAC
KM1-6 KM2-6 Serpentin
220-240 VAC
KM3-6 Autre
source
Thermostat Commande
à gâchette
Signal de
commande
de pompe
(SORTIE)
Serpentin
220-240 VAC
Vanne 2 voies 1 Vanne 3 voies 2
