Gree GRS-CQ16Pd/NhG-M - 13 Calentador Eléctrico Opcional

Bomba de calor aire-agua
29
13. Calentador eléctrico opcional
Se permite utilizar un calentador eléctrico opcional, que deberá controlarse de tal modo que se ponga en marcha
cuando la temperatura exterior sea inferior al punto de consigna.

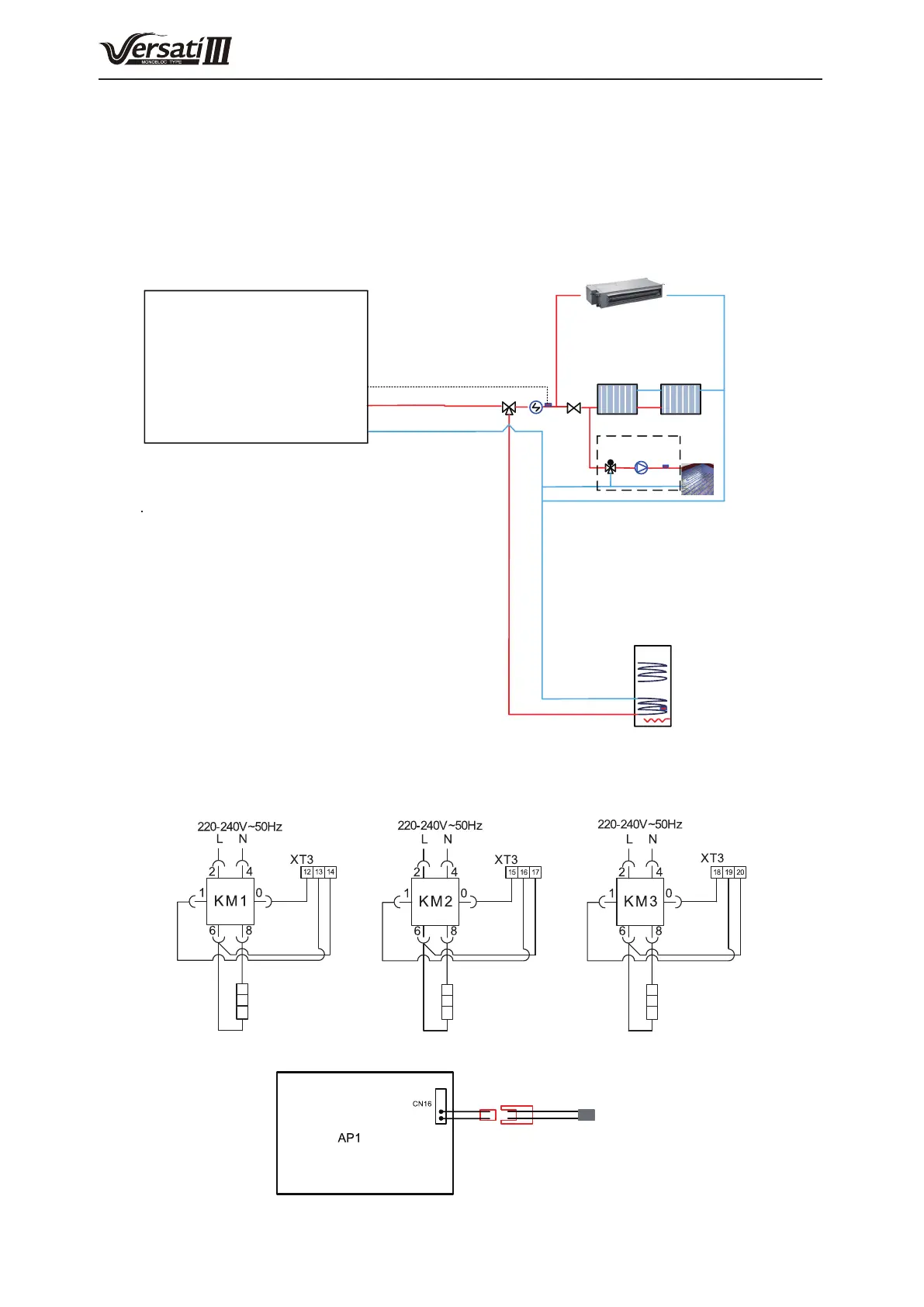

Paso 1. Instalación del calentador eléctrico opcional.
El calentador eléctrico opcional se debe instalar con la unidad monobloc en series. Además, también se debe
instalar un accesorio llamado sensor de temperatura del agua opcional (de 5 m de longitud). El calentador eléctrico
opcional puede ser de 1 grupo o de 2 grupos, y solo funciona para la calefacción del espacio.
Unidad monobloc
Válvula de 3
vías 2
Válvula de
2 vías 1
Calentador
eléctrico
opcional
Válvula de
mezclado
Temp. agua
opcional
Temp.
del suelo
Bomba de agua
Depósito de agua
Temp. del depósito del sistema
de la bomba de calor
Calentador eléctrico
del depósito de agua
Paso 2. Cableado eléctrico.
Un contactor CA se debe instalar en XT3 KM1(calentador eléctrico grupo 1) o KM1 y KM2 (calentador eléctrico
grupo 2).
Calentador eléctrico
opcional 1
Calentador eléctrico
opcional 2
Calentador eléctrico
del depósito de agua
Conecte el sensor de temperatura de agua opcional a AP1 CN16.
Sensor de temperatura de agua opcional
