H70.0.01.6B-02 Betriebsanleitung GMH 3531 Seite 6 von 18

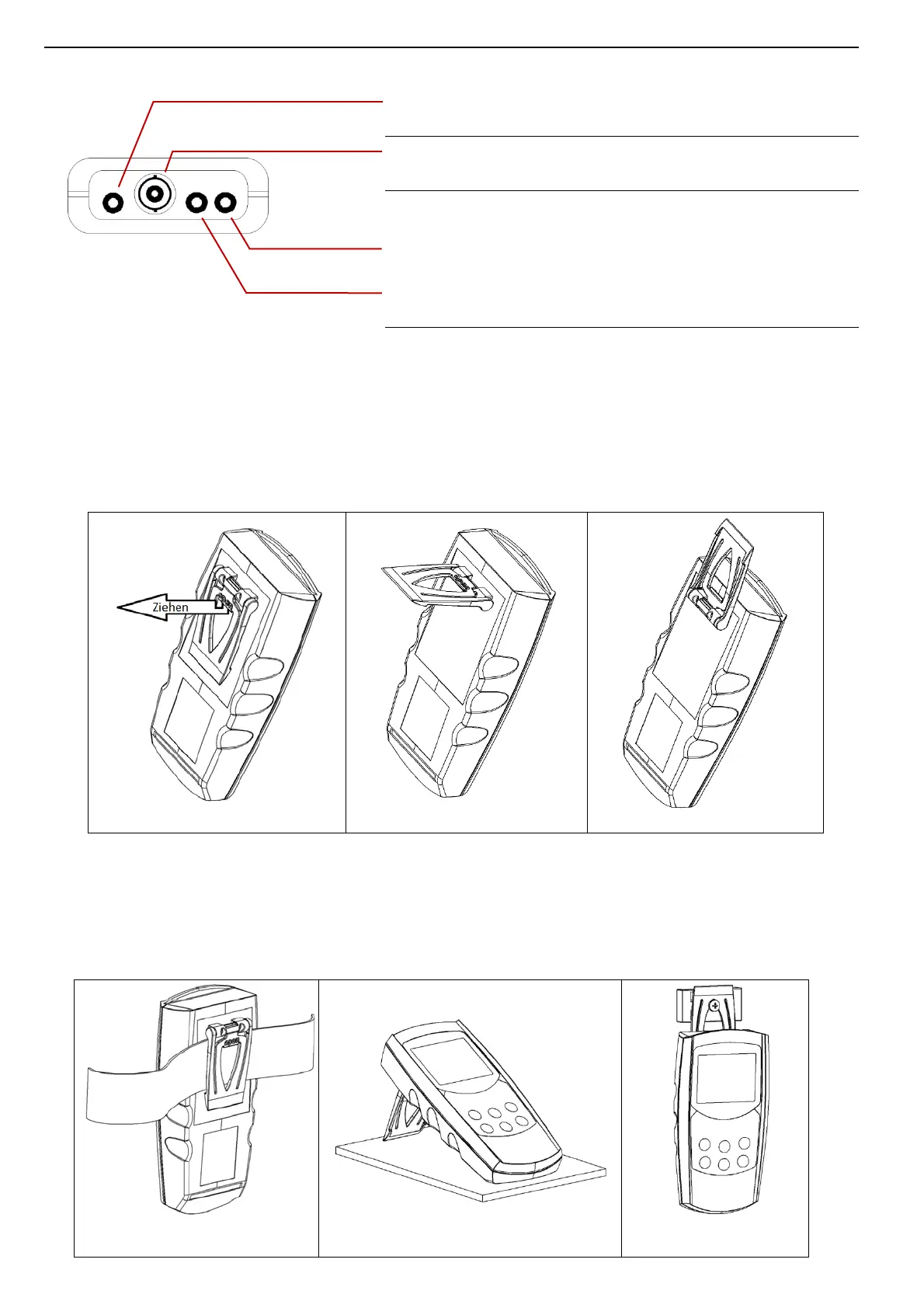

4.3 Anschlüsse
Schnittstelle: Anschluss für galv. getrennten Schnittstellen-
adapter (Zubehör: USB 3100 N, GRS 3100, GRS 3105)
BNC-Buchse: Anschluss für pH- bzw. Redox-Elektrode.
(Glaselektrode oder Einstabmesskette)
Bananen-Buchsen:
Anschluss Pt1000 Temperaturfühler
Bei Elektroden mit integriertem Temperaturfühler wird
der Bananenstecker außen angeschlossen.
Bei getrennt herausgeführter Referenzelektrode wird
diese innen angeschlossen
Stromversorgung: Netzgerätebuchse (1,9 mm
Innenstiftdurchmesser) auf der linken Geräteseite für 10,5-
12 V Gleichspannungsversorgung
4.4 Aufsteller
Bedienung:
• Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen.
• Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen.
Aufsteller zugeklappt
Aufsteller in Position 90°
Aufsteller in Position 180°
Funktionen:
• Das Gerät mit zugeklapptem Aufsteller kann flach auf Tisch gelegt werden oder an einem Gürtel oder
ähnlichem aufgehängt werden.
• Das Gerät mit Aufsteller in Position 90° kann am Tisch oder ähnlichem aufgestellt werden.
• Das Gerät mit Aufsteller in Position 180° kann an einer Schraube oder am Magnethalter GMH 1300
aufgehängt werden.
GerätaneinemGürtel
aufgehängt
GerätamTischaufgestellt
GerätamMagnethalter
GMH1300aufgehängt
