-26-
Model G9717 (Mfd. Since 3/00)
READ ELECTRICAL SAFETY
ON PAGE 25!

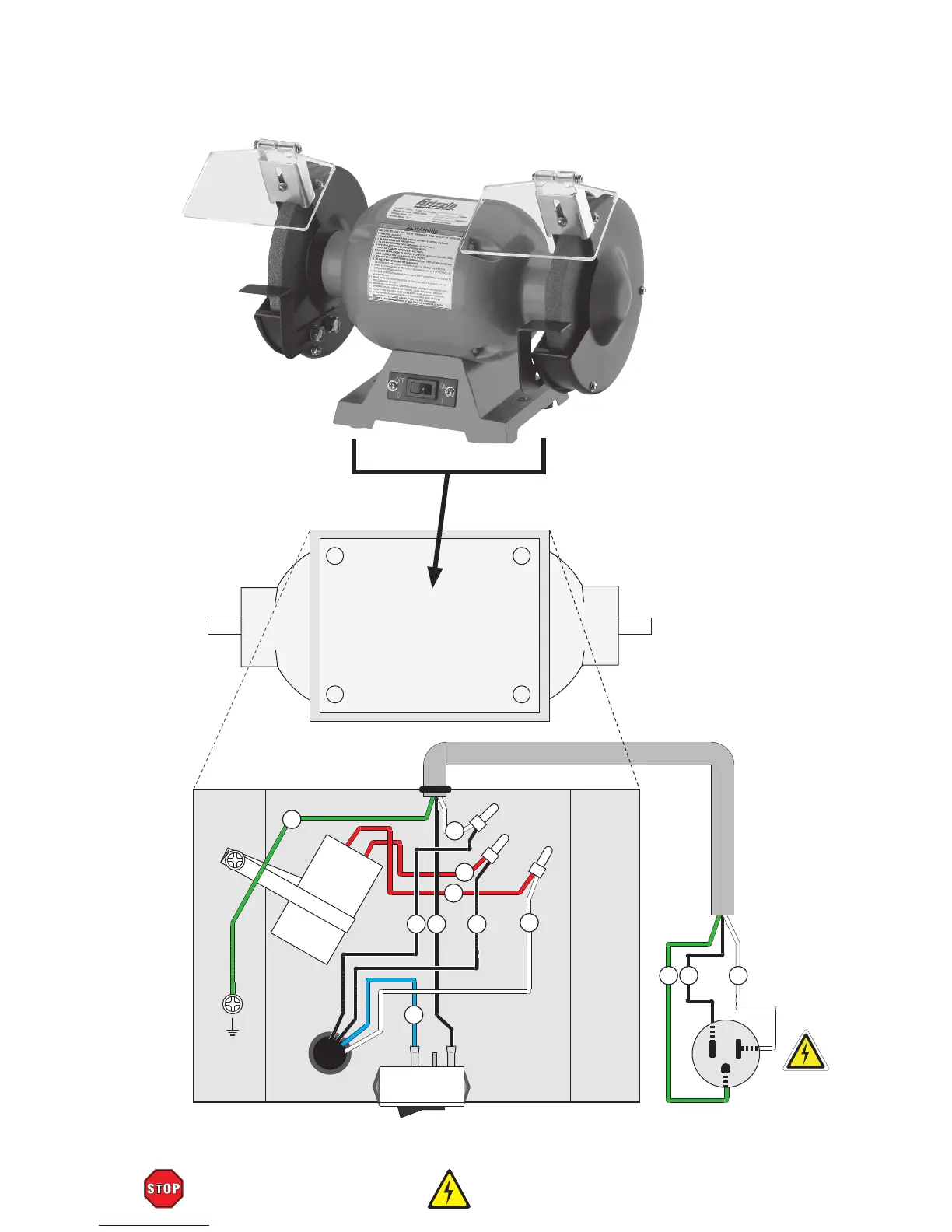

Wiring Diagram
Ground
Run
Capacitor
40 MFD
250 VAC
110 VAC
5-15 Plug
Bl
BkBk
Bk
Wt
Rd
Rd
Wt
Gn
Neutral
Hot
Ground
G9717
Grinder Motor
110V
ON/OFF
Switch
Gn
Bk
Wt
Base
Electrical
Access Panel
