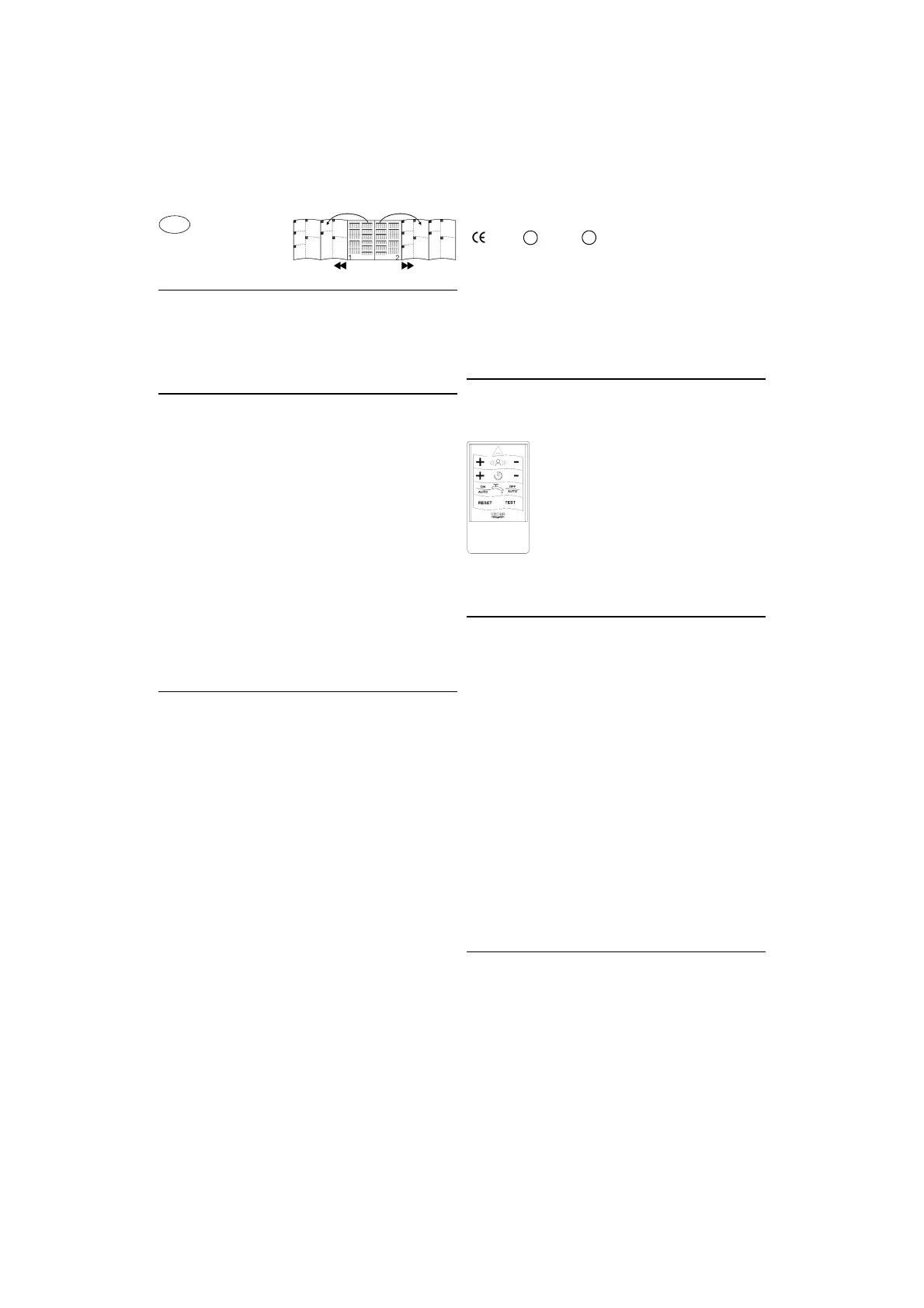

9
F
Ouvrir les volets:
Homologation
Cette installation ne doit être utilisée que dans les pays suivants:
Allemagne, Autriche, Belgique, Danemark, Espagne, France,
Italie, Norvège, Pays-Bas, Portugal et Suisse.
Consignes de sécurité
• Ne procéder à l'installation que dans un endroit à l'abri
du gel.
• Le système électronique de commande ne doit être utilisé
que dans un endroit fermé.
• En cas d'endommagement du câble de raccordement
extérieur du transformateur et de l'appareil de commande,
les faire remplacer par le fabricant, le service après-vente
ou une personne disposant des mêmes qualifications afin
d'éviter tout risque de blessure.
• Lors du nettoyage de la robinetterie (de l’urinoir), veiller à
ce que le carreau derrière lequel le système électronique est
monté ne soit pas exposé aux éclaboussures d’eau directes.
• Pour garantir une protection optimale contre les
éclaboussures, le cadre doit être colmaté.
• N’utiliser que des pièces de remplacement et des
accessoires d’origine.
L’utilisation d’autres pièces entraîne automatiquement
l’annulation de la garantie et du label CE.
Caractéristiques techniques
• Tension d’alimentation: 230 V en c.a., 50/60 Hz
(transformateur 230 V c.a./12 V c.a.)
• Puissance consommée: 3,2 VA
• Fréquence de service: 24,075 GHz à 24,175 GHz
• Portée de détection de réception: Niveau 5
(réglable de 1 à 9)
• Volume: 3 l (par défaut)
(réglable de 1 à 7 l)
• Rinçage intermédiaire: Toutes les 2 mn (14x maxi.)
(ON par défaut)
• Rinçage automatique: 24 h
(ON par défaut)
• Protection: IP 54
Données d’essai électriques
• Classe de logiciel: A
• Degré de salissure: 2
• Surtension assignée: 2500 V
• Température de billage: 100 °C
Le contrôle de la compatibilité électromagnétique (contrôle des
émissions de parasites) a été effectué avec la tension
de référence et le courant de référence.
Homologation et conformité
Ce produit est conforme aux directives européennes.
Nous contacter à l'adresse suivante pour vous procurer
ces déclarations de conformité:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
32457 Porta Westfalica (Allemagne)
Télécommande à infrarouge en accessoire spécial
Vous pouvez réaliser/modifier les réglages suivants avec la
télécommande à infrarouge (réf. 36 206).
Utilisation
Le capteur monté avec cache permet de surveiller la zone
de détection et d’enregistrer les mouvements. Si un utilisateur
se trouve dans le champ de détection pendant plus de 7 s
(= intervalle minimum), l’électrovanne s’ouvre et la cuvette
est rincée.
- 1 s environ après le départ de l’utilisateur
- au bout de 5 s environ, lorsque le capteur ne détecte plus
de mouvement
- au bout de 2 min, lorsqu’un mouvement est constamment
détecté.
Clignotement du témoin de fonctionnement
Le témoin (A1) de l’affichage (A2) du module électronique (A)
indique les trois modes de fonctionnement, voir volet II, fig. [1].
- Standby: un clignotement toutes les 2 secondes environ
- Mouvement détecté devant l’urinoir (l’utilisateur fait un pas):
un clignotement par seconde
- Utilisateur détecté et intervalle minimum écoulé:
deux clignotements par seconde
Installation provisoire
Enduire complètement le mur et le carreler jusqu'à
la protection d'installation provisoire. Ne pas obstruer
la trappe de révision.
Ne pas couvrir le capteur s’il est monté derrière l’urinoir!
!
0682
; 0700
!
- Réglage du champ de détection (1 à 9)
- Réglage des intervalles de chasse
(rinçage de 1 à 7 l)
- Activation du rinçage
- Fermer le robinet
- Repasser aux réglages par défaut.
- Mode de test = simulation sans eau
- Activer/Désactiver le rinçage 24 h
- Activer/Désactiver les rinçages
intermédiaires
- Activer/Désactiver les pré-rinçages
- Régler l’intervalle minimum.
