Grohe Tectron - Bedienung

1
D
Seiten ausklappen:
Betriebserlaubnis
Die Anlage darf nur in den Ländern Deutschland, Frankreich,
Belgien, Spanien, Italien, Niederlande, Dänemark, Norwegen,
Schweiz, Österreich und Portugal in Betrieb genommen werden.
Sicherheitsinformationen
• Die Installation darf nur in frostsicheren Räumen vorgenom-
men werden.
• Die Steuerelektronik ist ausschließlich zum Gebrauch in ge-
schlossenen Räumen geeignet.
• Bei beschädigter äußerer Anschlussleitung des Transforma-
tors und des Steuergerätes muss dieser vom Hersteller oder
dessen Kundendienst oder einer gleichermaßen qualifizier-
ten Person ersetzt werden, um eine Gefährdung zu vermei-
den.
• Beim Reinigen der Armatur (des Urinals) ist darauf zu ach-
ten, dass der Fliesenrahmen hinter dem die Elektronik in-
stalliert ist nicht direkt mit Wasser bespritzt wird.
• Um einen optimalen Wasserschutz zu erhalten, ist der
Fliesenrahmen abzudichten.
• Nur Originalersatz- und Zubehörteile verwenden.
Die Benutzung von anderen Teilen führt zum Erlöschen der
Garantie und der CE-Kennzeichnung.
Technische Daten
• Versorgungsspannung: 230 V AC, 50/60 Hz
(Transformator 230 V AC/12 V AC)
• Leistungsaufnahme: 3,2 VA
• Betriebsfrequenz: 24,075 GHz bis 24,175 GHz
• Empfangsbereich: Stufe 5
(einstellbar von Stufe 1 – 9)
• Spülmenge: 3 l (Werkseinstellung)
(einstellbar 1 – 7 l)
• Zwischenspülung: alle 2 min (max. 14x)
(Werkseinstellung: aktiviert)
• Automatische Spülung: 24 Stunden
(Werkseinstellung: aktiviert)
• Schutzart: IP 54
Elektrische Prüfdaten
• Software-Klasse: A
• Verschmutzungsgrad: 2
• Bemessungs-Stoßspannung: 2500 V
• Temperatur der Kugeldruckprüfung: 100 °C
Die Prüfung zur elektromagnetischen Verträglichkeit (Störaus-
sendungsprüfung) wurde mit der Bemessungsspannung und
dem Bemessungsstrom durchgeführt.
Zulassungen und Konformität
Dieses Produkt entspricht den Anforderungen der ent-
sprechenden EU-Richtlinien.
Die Übereinstimmungserklärungen können unter der folgen-
den Adresse angefordert werden:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica

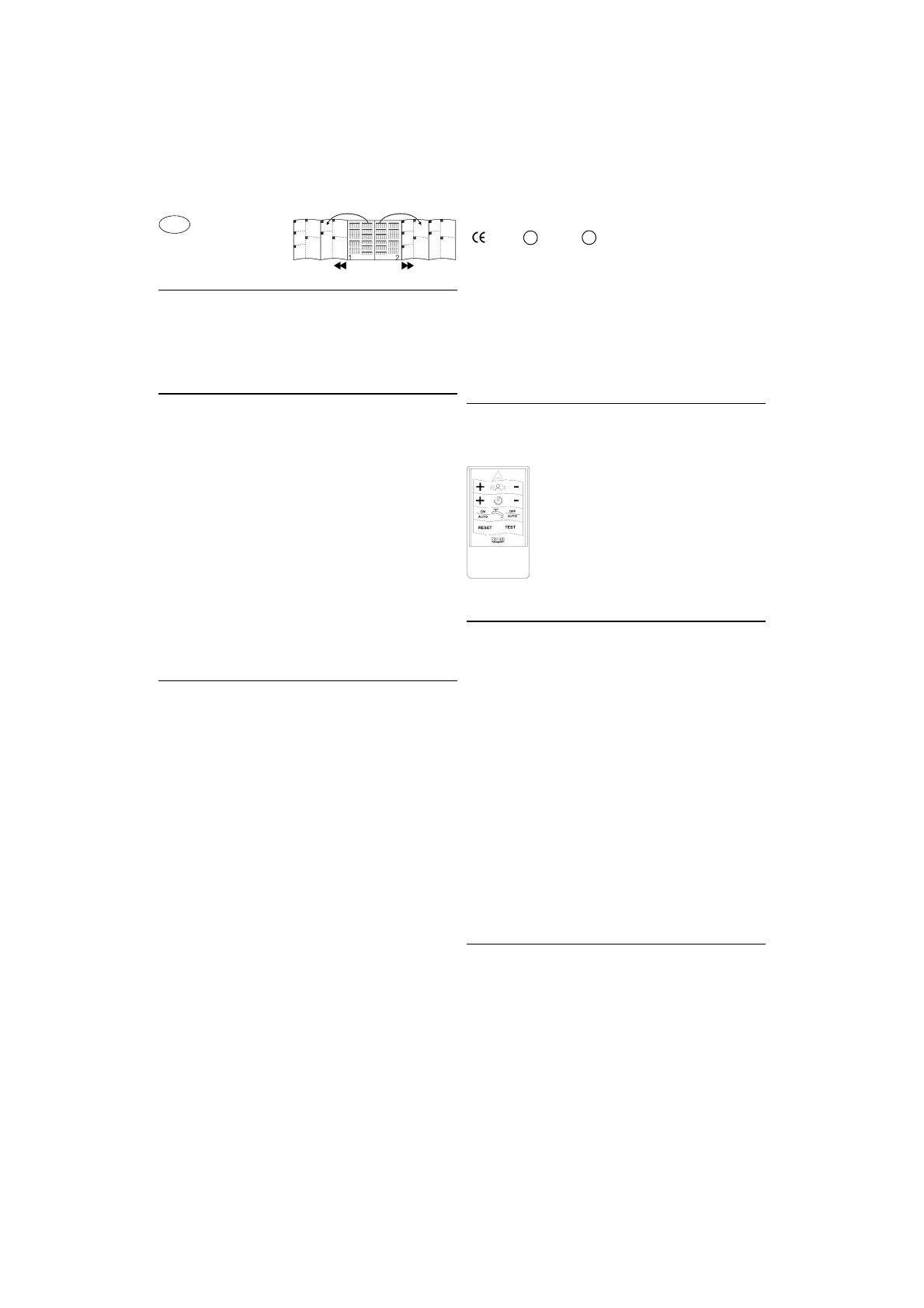

Sonderzubehör Infrarot-Fernbedienung
Mit der Infrarot-Fernbedienung (Best.-Nr. 36 206) lassen sich
folgende Einstellungen vornehmen und ändern:
Bedienung
Der verdeckt eingebaute Sensor überwacht den Erfassungs-
bereich und registriert Bewegungen. Wenn sich der Benutzer
länger als 7 s im Erfassungsbereich aufhält (= Mindestverwei-
lzeit), öffnet das Magnetventil und das Becken wird gespült:
- ca. 1 s nach dem Wegtreten des Benutzers
- nach ca. 5 s, wenn der Sensor keine Bewegung mehr
erkennt
- nach 2 min, wenn ständig Bewegung erkannt wird.
Blinksignale der Betriebsanzeige
Die Kontrollleuchte (A1) im Display (A2) des Elektronik-
moduls (A) zeigt die drei Betriebszustände an, siehe
Klappseite II, Abb. [1]:
- Standby: ein Blinksignal ca. alle 2 Sekunden,
- Bewegung vor dem Urinal erkannt (Benutzer tritt vor):
ein Blinksignal pro Sekunde,
- Benutzer erkannt und Mindestverweilzeit abgelaufen:
zwei Blinksignale pro Sekunde.
Rohinstallation
Wand fertig verputzen und bis an Rohbauschutz verfliesen.
Revisionsöffnung für Elektronikmodul freilassen.
Sensor nicht verkleiden, wenn hinter dem Urinal montiert!
!
0682
; 0700
!
- Empfangsbereich (Stufe 1 – 9) einstellen
- Spülzeit einstellen (Spülmenge 1 – 7 l)
- Spülung auslösen
- Armatur ausschalten
- Grundeinstellung wieder herstellen
- Testmodus = wasserlose Simulation
- 24-Stundenspülung ein-/ausschalten
- Zwischenspülung ein-/ausschalten
- Vorspülung ein-/ausschalten
- Mindestverweilzeit einstellen
