4.3 Cambio de la posición del cabezal
de potencia
• Si necesita cambiar la orientación del cabe-
zal de potencia, hágalo antes de llenar el
sistema de líquido. El cabezal de potencia
se puede girar en pasos de 90 °.
• La fig. 3 ilustra las posiciones aceptables.
• Para CSA con enclaustramiento de tipo 2,
use sólo las orientaciones C o D.
Siga los pasos descritos a continuación:
1. Si hay líquido presente, drene el líquido de
la bomba o aíslelo de la misma.
2. Desenrosque los cuatro tornillos de cabeza
hexagonal.
3. Gire el cabezal de la bomba hasta la posi-
ción deseada. Consulte la fig. 3.
4. Apriete los tornillos en orden cruzado, apli-
cando un par de apriete de: 7 ft-lb.

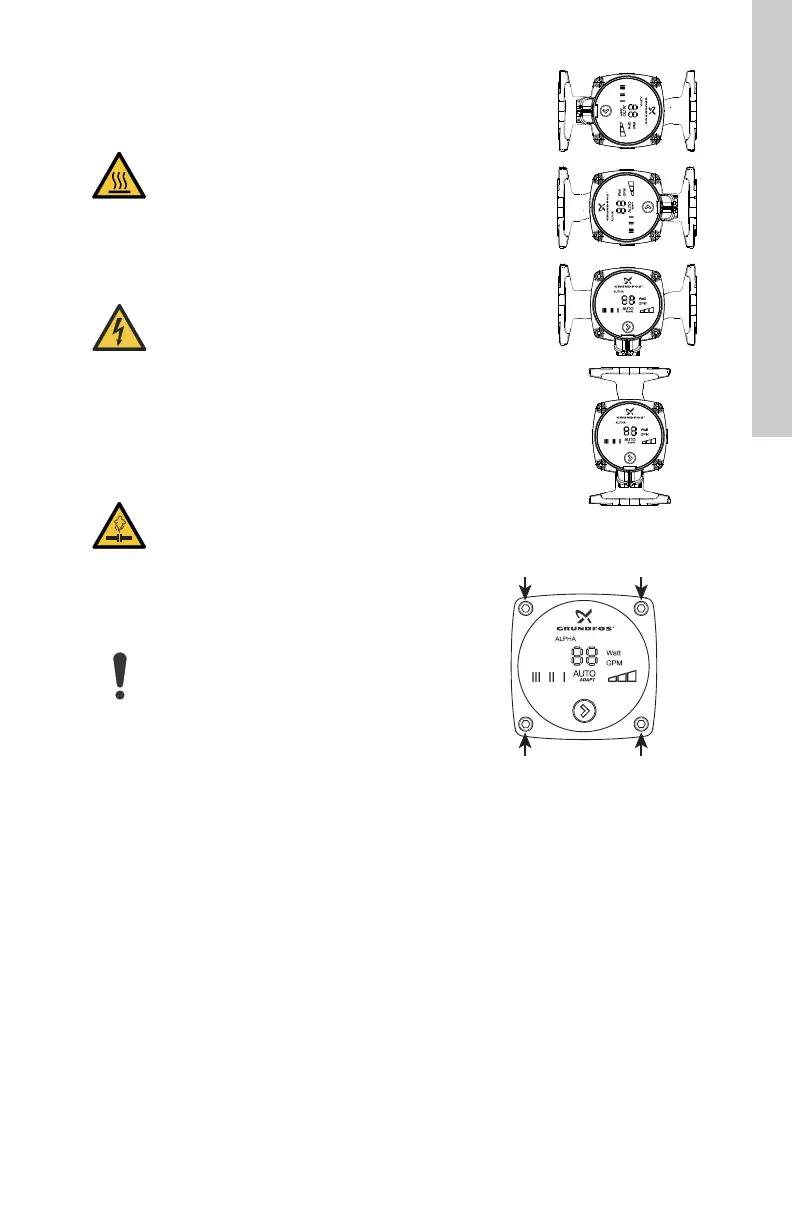

Fig. 3 Cambio de la posición del cabezal
de potencia
Fig. 4 Desenrosque los cuatro tornillos de
cabeza hexagonal del cabezal de
potencia para cambiar su posición
PRECAUCIÓN
Superficie caliente
Lesión personal leve o moderada.
- Instale la bomba de tal modo que
no sea posible entrar en contacto
accidentalmente con las superficies
calientes.
PELIGRO
Descarga eléctrica
Muerte o lesión personal grave.
- Desconecte el suministro eléctrico
antes de comenzar a trabajar con
el producto. Asegúrese también de
que el suministro eléctrico no se
pueda conectar accidentalmente.
ADVERTENCIA
Sistema presurizado
Muerte o lesión personal grave.
- Antes de desmontar la bomba y
desenroscar los tornillos, drene el
sistema o cierre la válvula de corte
situada a cualquiera de los lados
de la bomba. Puede que el líquido
bombeado se encuentre a una tem-
peratura suficiente como para pro-
vocar quemaduras y sometido a
una presión elevada.
Si cambia la posición del cabezal de
potencia, llene el sistema de líquido o
abra las válvulas de corte.
TM04 3418 1010
TM06 7559 3616
Cabezal de
potencia,
orientación A
Cabezal de
potencia,
orientación B
Cabezal de
potencia,
orientación C
Cabezal de
potencia,
orientación D
