50
Español (MX)
8. Funciones de control
8.1 Elementos del panel de control

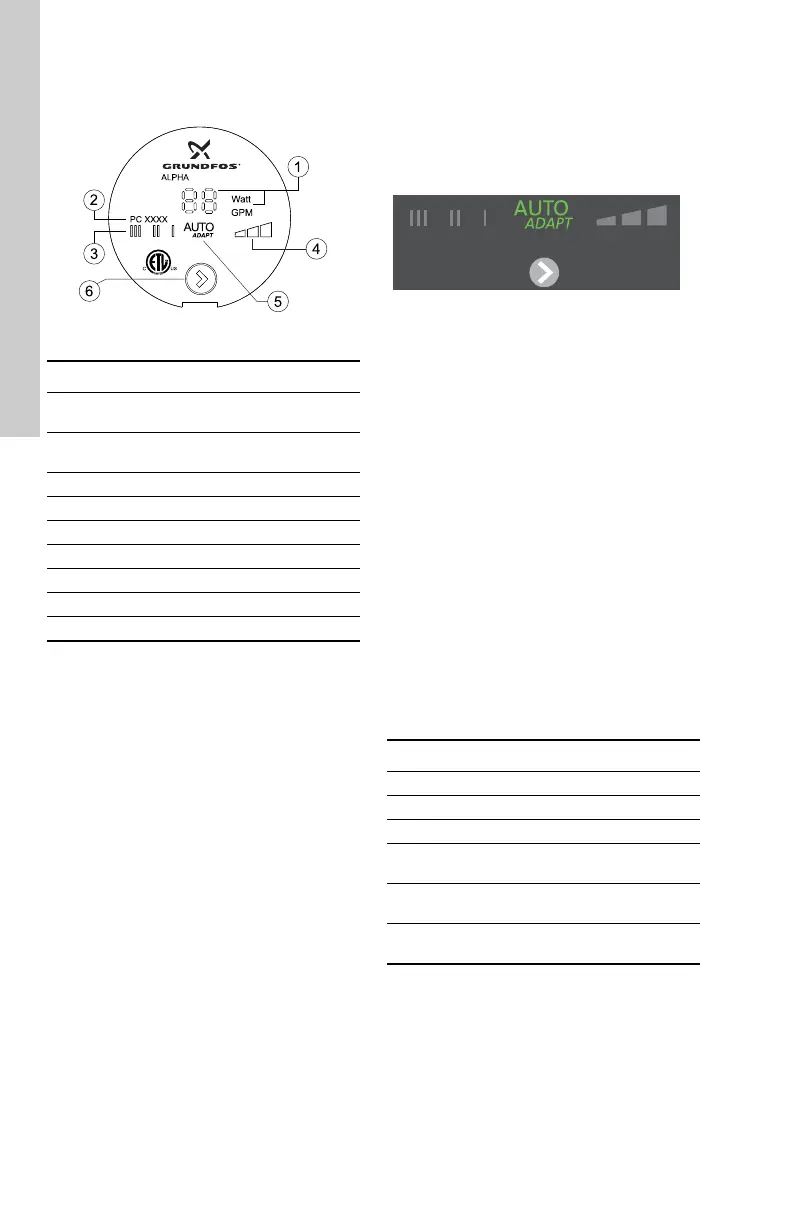

Fig. 9 Panel de control
8.2 Pantalla
La pantalla (1) se enciende al conectar el sumi-
nistro eléctrico.
La pantalla muestra el consumo energético de la
bomba en W (números enteros) o el caudal
durante la operación.
Si se indica una falla, corríjala y restablezca la
bomba desconectando y conectando de nuevo
el suministro eléctrico.
La rotación del impulsor de la bomba (por ejem-
plo, al llenar la bomba de agua) puede dar lugar
a la generación de energía suficiente como para
iluminar la pantalla, incluso aunque el suministro
eléctrico esté desconectado.
Indicación de alto o bajo caudal mediante el
campo luminoso
• El campo luminoso parpadea cuando el cau-
dal es bajo
– Si el caudal es inferior a 1 gpm, el campo
luminoso parpadeará, mostrando aleato-
riamente los valores "0" y "1".
• El campo luminoso muestra "HI" cuando el
caudal es alto
– Si el caudal es superior a 12 gpm, el
campo luminoso mostrará "HI" en la inter-
faz de usuario.
8.2.1 Campos luminosos que indican la
configuración de la bomba
La bomba posee ajustes de desempeño opcio-
nales que se pueden seleccionar pulsando el
botón. Consulte la fig. 9.
El ajuste de la bomba se indica mediante los
campos luminosos. Consulte la fig. 10.
Fig. 10 Campos luminosos
Para más información sobre los ajustes, con-
sulte la sección 9. Búsqueda de fallas del pro-
ducto.
8.3 Configuración de la bomba
Es posible cambiar la configuración de la bomba
pulsando el botón.
8.3.1 Ajuste de fábrica
El ajuste de fábrica de la bomba es AUTO
ADAPT
.
8.3.2 Cambio del ajuste recomendado a un
ajuste alternativo
Los sistemas de calefacción son sistemas "len-
tos" que no se pueden ajustar a la operación
óptima en minutos u horas.
No obstante, si el ajuste recomendado de la
bomba no proporciona la distribución deseada
de calor en las diferentes estancias de la
vivienda, es posible cambiarlo por un ajuste
alternativo.
8.4 Selección del modo de control por
aplicación
Consulte también las secciones 8. Funciones de
control y 8.6 Desempeño de la bomba y selec-
ción de un modo de operación.
TM04 3421 3511
Pos. Descripción
1
Pantalla (muestra el consumo energé-
tico en W o el caudal)
El campo luminoso indica alto o bajo
caudal
2 Código de fabricación:
• Cifras 1 y 2: año
• Cifras 3 y 4: semana
3 Campo luminoso (velocidad fija)
4 Campo luminoso (presión constante)
5 Campo luminoso (AUTO
ADAPT
)
6 Botón de configuración de la bomba
TM06 7517 3516
Aplicación Modo de control
Suelo radiante Presión constante
Sistema bitubo AUTO
ADAPT
Ventilación Velocidad 1, 2 o 3
Derivación de cal-
dera
Velocidad 1, 2 o 3
Sistema monotubo
Velocidad 1, 2 o 3, o
presión constante
Agua caliente
doméstica
Velocidad 1, 2 o 3
