Español (MX)
8.6 Bypass
Instale un bypass en la tubería de descarga si existe algún riesgo
de que la bomba opere con una válvula cerrada en la línea de
descarga. Debe mantenerse un flujo constante a través de la
bomba a fin de garantizar su correcta refrigeración y lubricación.
Consulte los caudales mínimos en la sección 7.3 Presiones míni-
mas de entrada.
Los codos deben situarse a una distancia mínima de 12" de la
bifurcación del bypass para evitar la erosión.

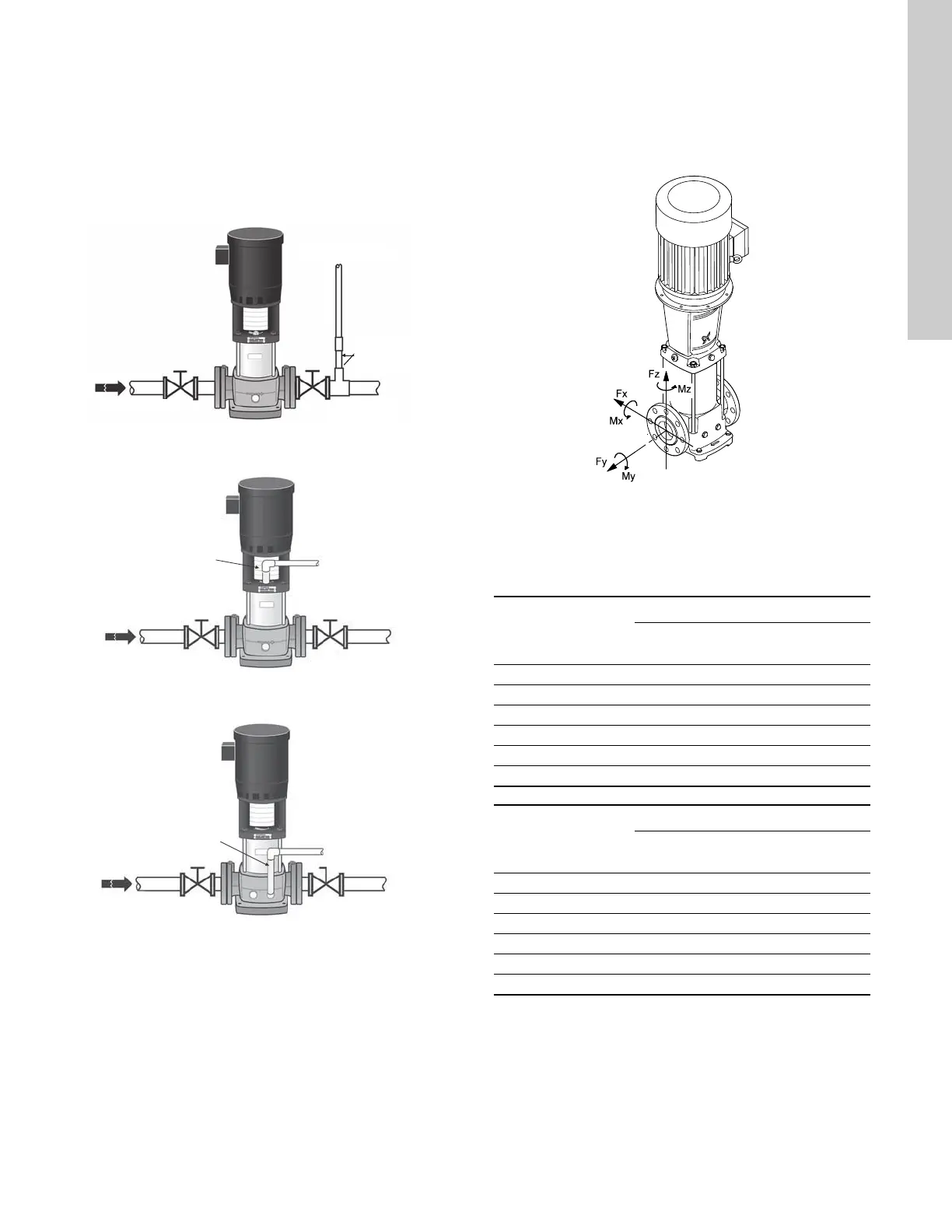

Fig. 7 Instalación recomendada del bypass
Fig. 8 Instalación opcional del bypass
Fig. 9 Instalación opcional del bypass, sólo para CR y CRN
32, 45 y 64, y CR 90, 120 y 150
8.7 Fuerzas y torsiones de las bridas
Si no todas las cargas alcanzan el valor máximo aceptable indi-
cado en las tablas que siguen a la fig. 10, puede que alguna de
ellas supere el límite normal. Póngase en contacto con Grundfos
si desea obtener más información.
Fig. 10 Fuerzas y torsiones de las bridas
TM04 3926 3613TM04 3909 3613TM04 3924 0409
Descarga
Succión
Línea de bypass
B
i
f
u
r
c
a
c
i
ó
n
d
e
l
b
y
p
a
s
s
Descarga
Línea de bypass
Bifurcación
del bypass
Succión
Línea de bypass
Bifurcación
del bypass
Succión
Descarga
TM04 0346 1613
Brida
CR, CRI,
CRN
Fuerza [F]
Dirección
Y [lb]
Dirección
Z [lb]
Dirección
X [lb]
1 1/4" 1s a 5 171 263 175
2" 10, 15 y 20 303 371 337
2 1/2" 32 382 466 422
3" 45 461 562 506
4" 64 y 90 607 753 674
5", 6" 120 y 150 607 753 674
Brida
CR, CRI,
CRN
Torsión [M]
Dirección
Y [ft-lb]
Dirección
Z [ft-lb]
Dirección
X [ft-lb]
1 1/4" 1s a 5 605 715 900
2" 10, 15 y 20 738 848 1,033
2 1/2" 32 793 904 1,106
3" 45 848 959 1,180
4" 64 y 90 922 1,069 1,291
5", 6" 120 y 150 922 1,069 1,291
Dirección Y: dirección de la estructura de la cámara
Dirección Z: 90 ° en relación con la entrada/salida
Dirección X: entrada/salida
