Français (CA)
62
5. Identification
5.1 Données de la plaque signalétique

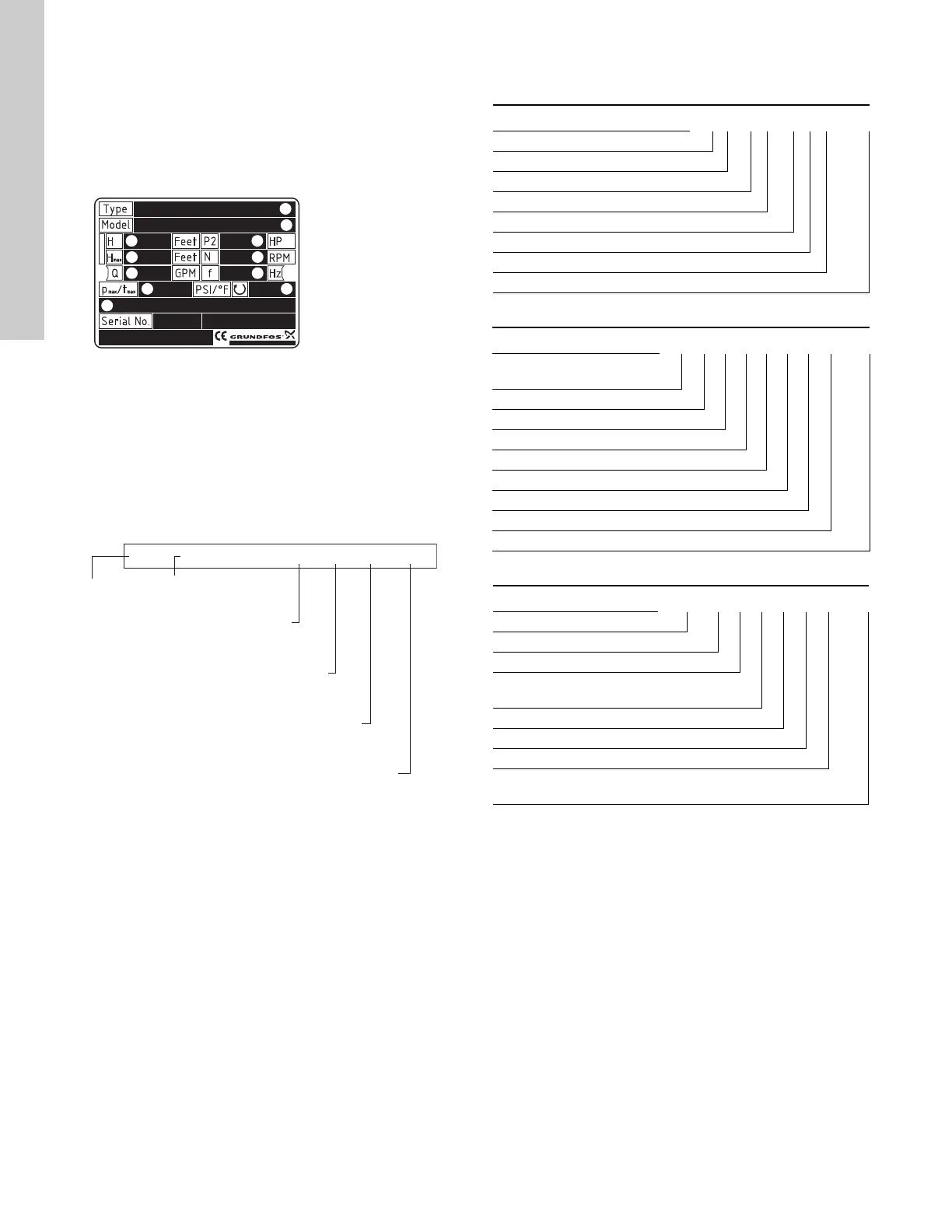

Fig. 1 Exemple de plaque signalétique CR, CRI, CRN, CRT
Spécification de la gamme de modèles dans les plaques signalé-
tiques :
Fig. 2 Clé pour la gamme de modèles dans les plaques
signalétiques
5.2 Désignations
5.2.1 CR, CRI, CRN 1s, 1, 3, 5, 10, 15, et 20
5.2.2 CR, CRN 32, 45, 64, 90, 120, et 150
5.2.3 CRT 2, 4, 8, et 16
1. Désignation du type
TM04 3895 2609
2. Modèle, numéro de
matériel, numéro
de production
3. Hauteur en pieds,
au débit nominal
4. Puissance nomi-
nale du moteur, CV
5. Hauteur au débit
zéro
6. T/min. nominal
7. Débit nominal
8. Fréquence
nominale
9. Pression max. et
température max.
du liquide
10. Sens de rotation
11. Pays de production
TM04 3904 3913
A
12345678 0123
P1
13
41
Deux derniers chiffres de l'année de
production
Numéro de la semaine de
production (01 à 52)
Séquence de pompe dans la semaine de production
Exemple CR 3- 10 A FG A E HQQE
Gamme : CR, CRI, CRN
Débit nominal en [m
3
/h] (x 5 gpm)
Nombre de roues
Code du modèle de pompe
Code branchement tuyauterie
Code matériaux
Code pièces caoutchouc
Code garniture mécanique
Exemple CR 32- 2- 1 A G A E KUBE
Gamme de pompe : CR,
CRN
Débit nominal en [m
3
/h] (x 5gpm)
Nombre de roues
Nombre de roues à diamètre réduit
Code du modèle de pompe
Code branchement tuyauterie
Code matériaux
Code pièces caoutchouc
Code garniture mécanique
Exemple CRT 16- 30 /2 A G A AUUE
Gamme de pompe : CRT
Débit nominal en [m
3
/h] (x 5gpm)
Nombre de chambres x 10
Code pour roues (utilisé uniquement si la
pompe a moins de roues que de chambres)
Code du modèle de pompe
Code branchement tuyauterie
Code matériaux
Code pour garniture mécanique et
pièces en caoutchouc
