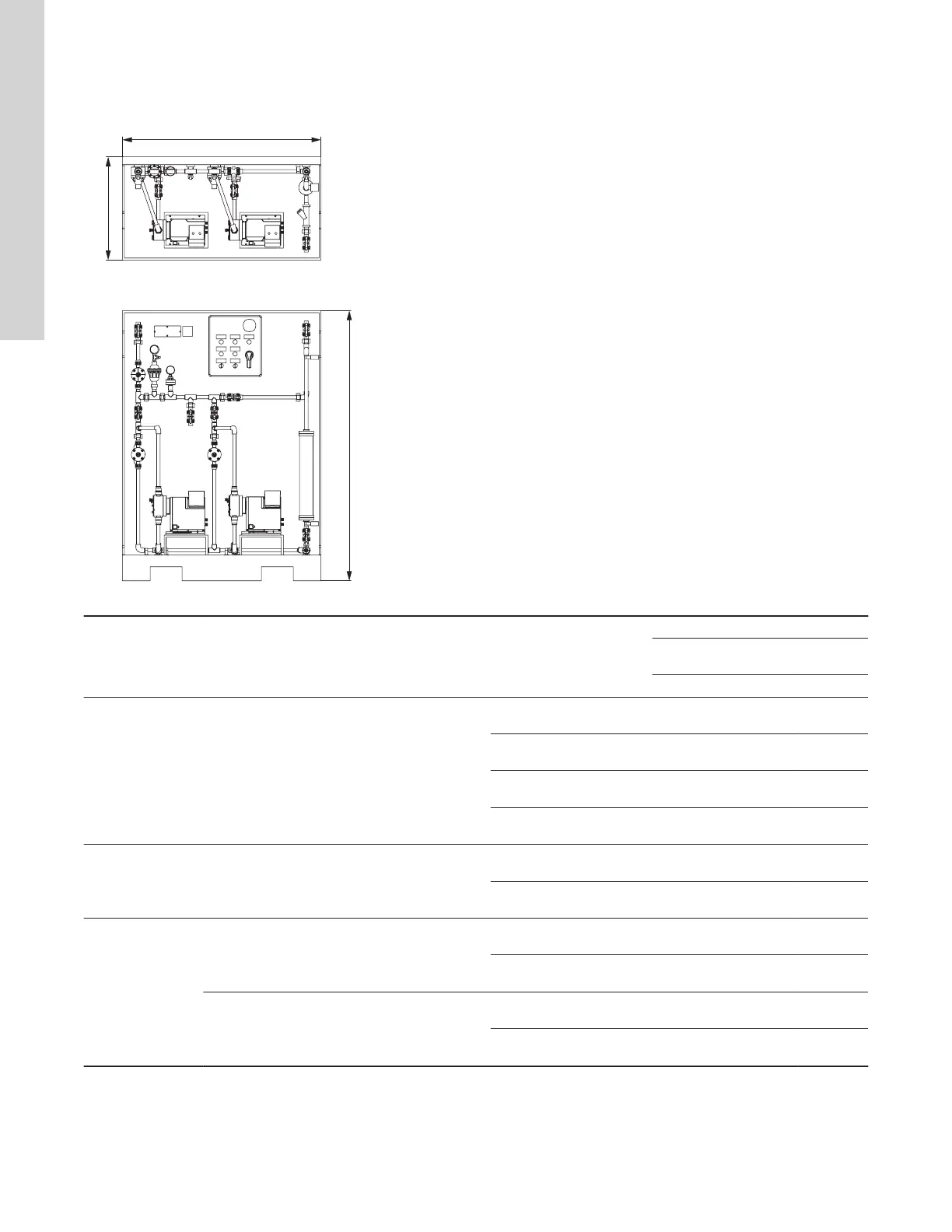

11.1 Dimensiones del sistema DSS
h
w
d
TM080519
Serie de la bomba Modelo de la bomba
Configuración del siste-
ma
Dimensiones
Altura (h)
Anchura
(w)
Profun- di-
dad (d)
[pulgadas]
SMART Digital S
DDA 7.5-16, DDA 12-10, DDA 17-7, DDA 30-4,
DDE 6-10, DDE 15-4
Símplex, para montaje en
piso
55 30 23
Símplex, para montaje en
pared
64 34 8
Dúplex, para montaje en pi-
so
55 38 23
Dúplex, para montaje en
pared
64 40 8
SMART Digital XL
DDA 60-10, DDA 120-7, DDA 200-4,
DDE 60-10, DDE 120-7, DDE 200-4
Símplex, para montaje en
piso
68 32 26
Dúplex, para montaje en pi-
so
68 50 26
DME
DME 375-10
Símplex, para montaje en
piso
74 40 34
Dúplex, para montaje en pi-
so
74 50 34
DME 940-4
Símplex, para montaje en
piso
86 44 34
Dúplex, para montaje en pi-
so
86 60 34
Para el caso de sistemas diseñados a la medida, las dimensiones y el tamaño de los componentes podrán diferir en función de los
requerimientos particulares del proyecto, y estos se suministrarán por separado.
