Allgemeiner Teil / General Section M 7-C / M 17-C / M 27-C
1 - 10 GRUNDIG Service
19. Schubladenantrieb zerlegen
- Schubladenantrieb ausbauen (Pkt. 17).
- Die Zahrräder können nach Abziehen der entsprechenden Schei-
ben N (Fig. 28) abgezogen werden.
20. Drehtellerantrieb zerlegen
- Drehtellerantrieb ausbauen (Pkt. 18).
- Die Zahrräder können nach Abziehen der entsprechenden Schei-
ben O (Fig. 29) abgezogen werden.
- Die Exzenterscheibe P (Fig. 30) kann nach Herausschrauben der
Schraube Q abgenommen werden.
- Bei der Montage der Exzenterscheibe das Zahnrad R in eine
Stellung bringen, so daß keine Zähne sichtbar sind (Fig. 31)! Die
Exzenterscheibe dann wie in Fig. 32 aufsetzen.

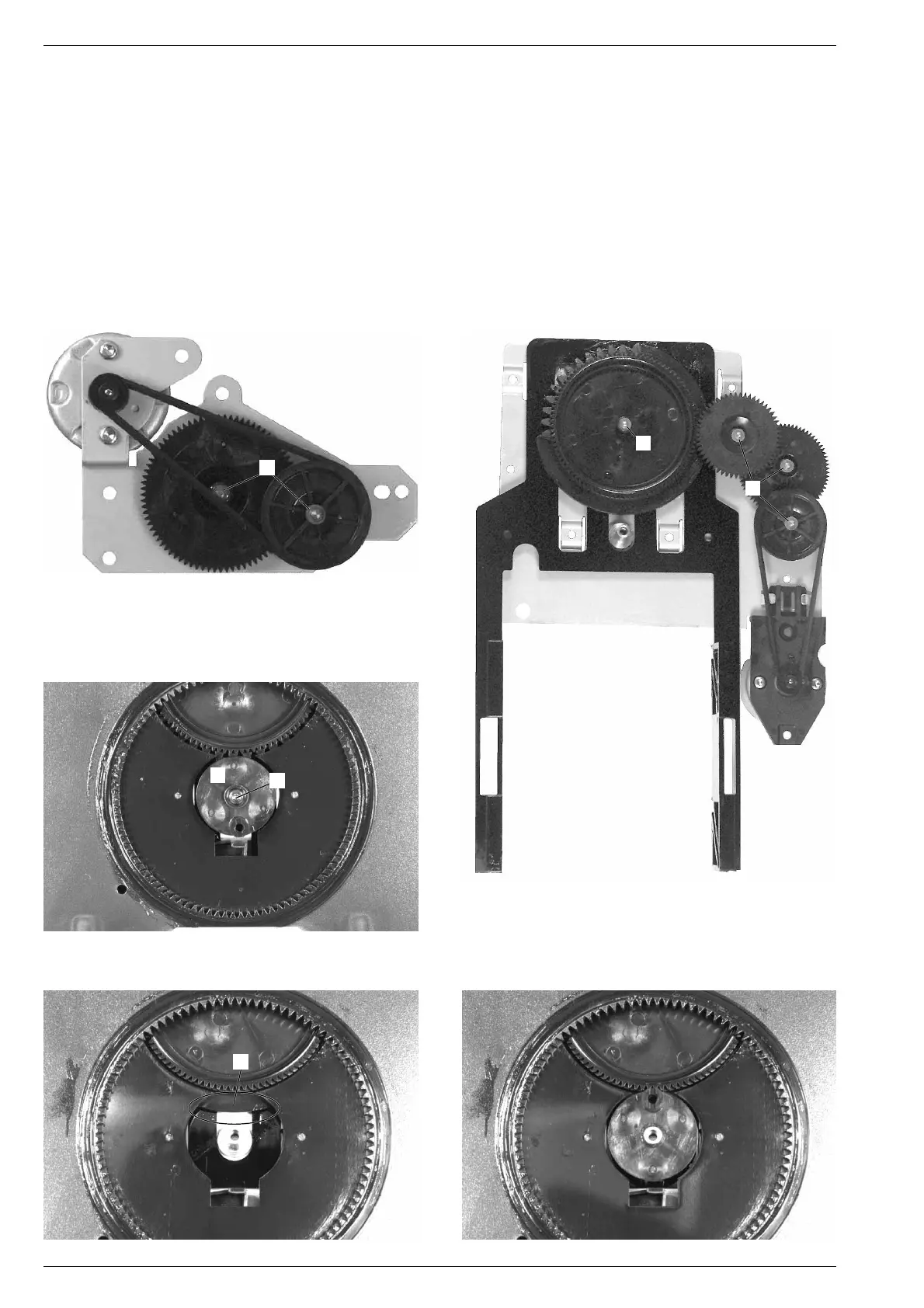

Fig. 28 Fig. 29
Fig. 31 Fig. 32
Fig. 30
19. Disassemble the drive mechanism of the drawer
- Remove the mechanism (para 17).
- After pulling of the washers N (Fig. 28) the corresponding gear
wheels can be removed.
20. Disassemble the drive mechanism of the turntable
- Remove the mechanism (para 18).
- After pulling of the washers O (Fig. 29) the corresponding gear
wheels can be removed.
- Undo screw Q to remove the eccentric wheel P (Fig. 30).
- When mounting the eccentric wheel the gear wheel R must be
brought in a position so that no teeth can be seen (Fig. 31)! Put up
the eccentric wheel like in Fig. 32.
N
O
O
P
Q
R
