Allgemeiner Teil / General Section M 7-C / M 17-C / M 27-C
1 - 4 GRUNDIG Service
Ausbauhinweise
1. Öffnen des Gehäuses
- Die jeweils 6 Schrauben in den Gehäuseseitenwänden sowie die
9 Schrauben in der Gehäuserückwand herausschrauben und das
Gehäuse abnehmen.
2. CD-Laufwerk ausbauen
- CD-Schublade öffnen und die CD-Fach-Blende abnehmen.
- 2 Stecker A (Fig. 1) abziehen.
- 2 Schrauben B (Fig. 1) und 2 Schrauben C (Fig. 2) herausschrau-
ben.
3. Frontblende ausbauen
- CD-Laufwerk ausbauen (Kap. 2).
- Die Schraube D (Fig. 1) und die Schraube E (Fig. 3) herausschrau-
ben.
- Frontblende abnehmen, dabei Steckverbinder nach Bedarf öffen.
4. Tuner ausbauen
- 4 Schrauben F (Fig. 4) herausschrauben.
- Tuner herausnehmen, dabei Steckverbinder nach Bedarf öffen.
5. Cassettenfachklappe ausbauen (Fig. 5)
- Cassettenfach öffnen und Klappe vorsichtig in Pfeilrichtung abzie-
hen.
Disassembly Instructions
1. Removing the cover
- Undo 6 screws on each side of the cover and 9 screws in the back
of the cover and take off the cover.
2. Removing the CD Drive
- Open CD drawer and remove the cover.
- Open 2 connectors A (Fig. 1).
- Undo 2 screws A (Fig. 1) and 2 screws B (Fig. 2).
3. Removing the Front
- Remove CD Drive (para 1).
- Undo screw D (Fig. 1) and screw E (Fig. 3).
- Remove Front, open connectors if necessary.
4. Removing the Tuner
- Undo 4 screws F (Fig. 4).
- Remove Tuner, open connectors if necessary.
5. Removing the cassette lid cover (Fig. 5)
- Open the cassette lid and carefully pull off the cover in the direction
of the arrow.

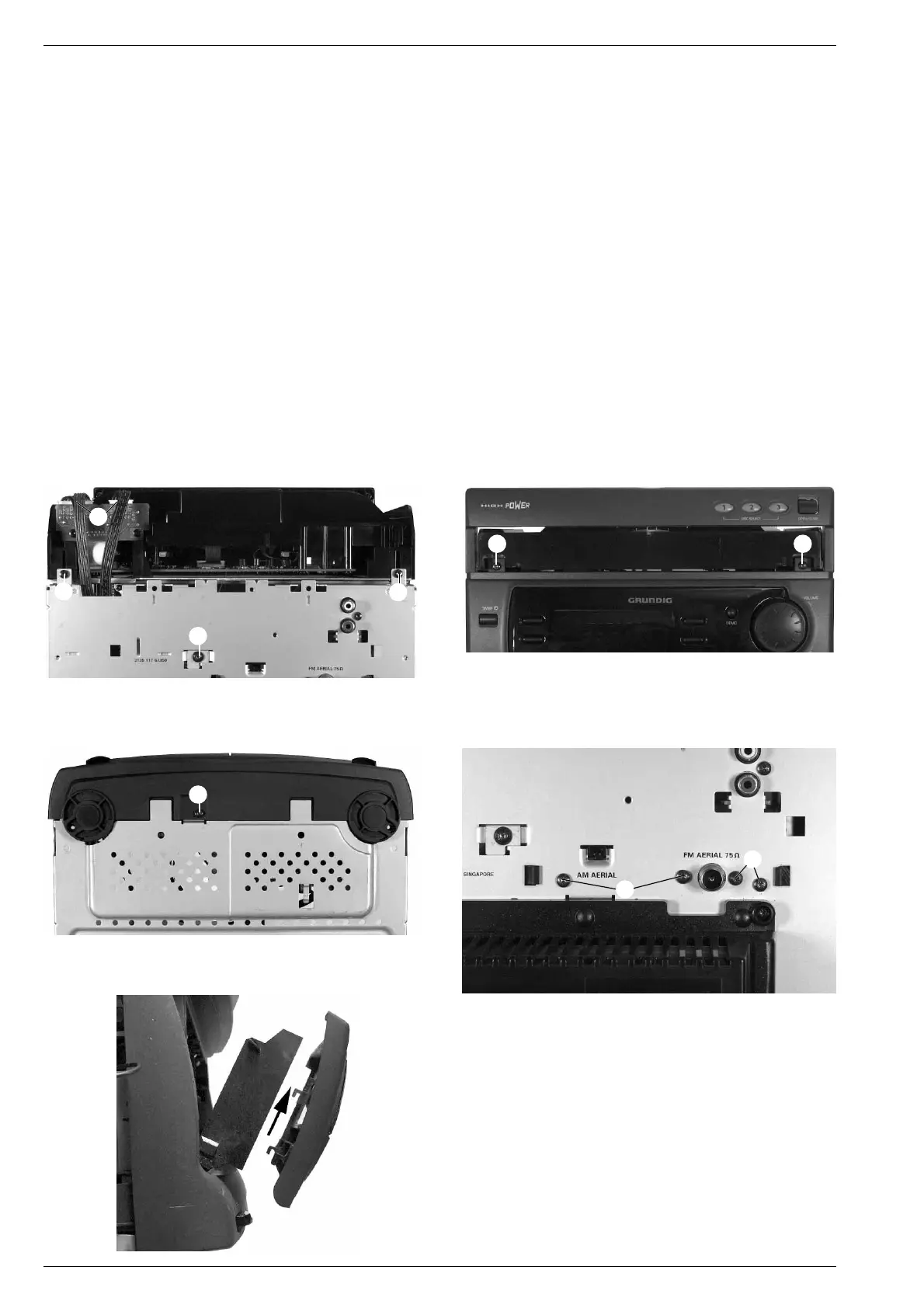

Fig. 1 Fig. 2
A
B
B
C C
D
Fig. 3
E
Fig. 4
F
F
Fig. 5
