M 7-C / M 17-C / M 27-C Allgemeiner Teil / General Section
GRUNDIG Service 1 - 9

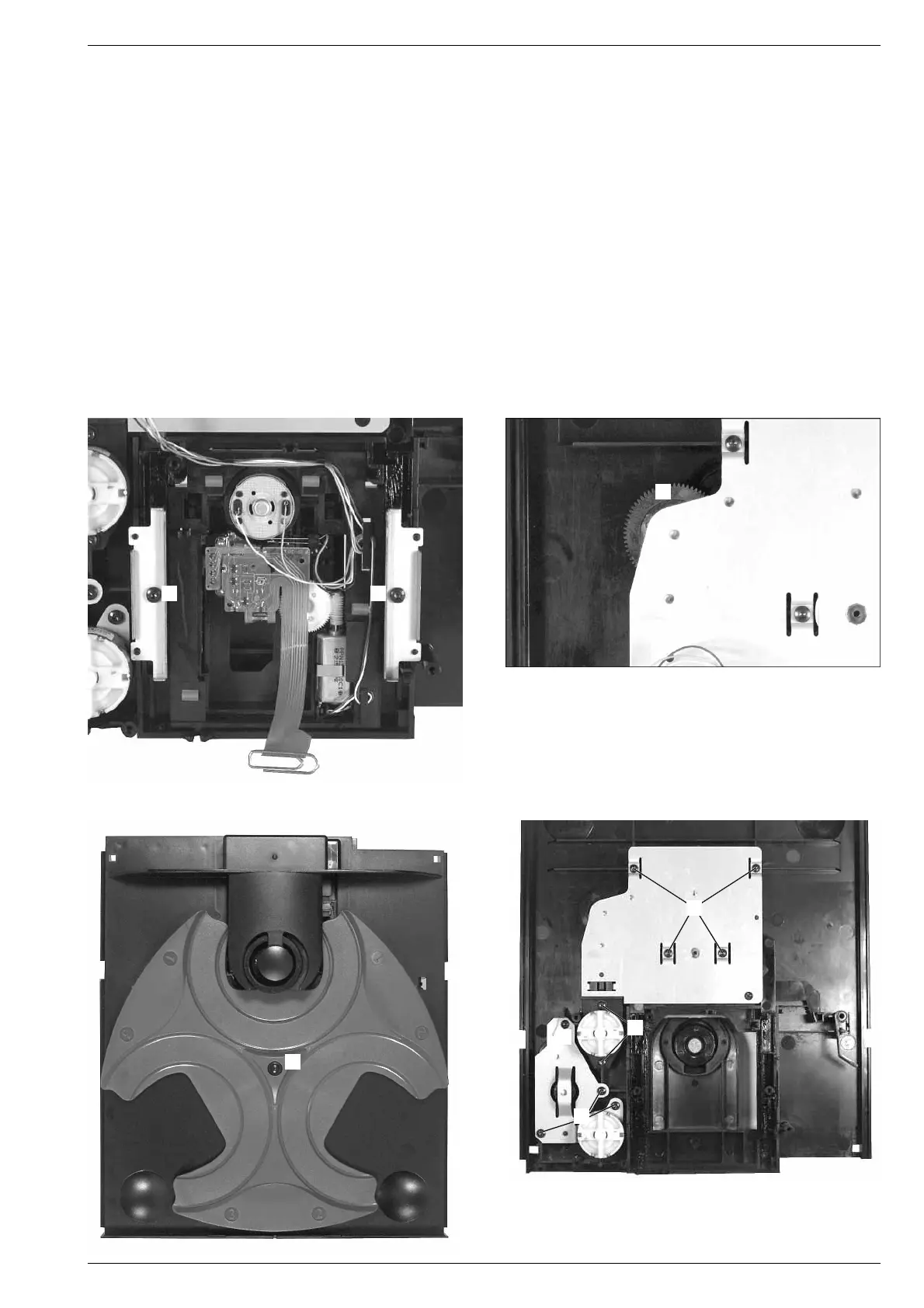

Fig. 26 Fig. 27
Fig. 24 Fig. 25
16. Pick-Up-Einheit ausbauen
- CD-Leiterplatte ausbauen (Pkt. 15).
- 2 Schrauben G (Fig. 24) herausschrauben und die Halterungen H
abnehmen.
- Durch Drehen am Zahnrad J (Fig. 25) den Drehteller in eine
Position zwischen 2 Disks bringen.
- Die Pick-Up-Einheit kann jetzt einfach herausgenommen werden.
17. Schubladenantrieb ausbauen
- Laufwerk ausbauen (Pkt. 2).
- 4 Schrauben K (Fig. 27) herausschrauben und Antriebsmechanik
herausnehmen.
18. Drehtellerantrieb ausbauen
- Pick-Up-Einheit ausbauen (Pkt. 16).
- Durch Drehen am Zahnrad J (Fig. 25) den Drehteller in "PLAY"-
Position bringen (Fig. 26).
- Schraube L (Fig. 26) herausschrauben und Drehteller abnehmen.
- 6 Schrauben M (Fig. 27) herausschrauben und Antriebsmechanik
herausnehmen.
16. Remove the pick up unit
- Remove the CD PCB (para 15).
- Undo 2 screws G (Fig. 24) and remove the holders H.
- By turning the gear wheel J (Fig. 25) set the turntable to a position
between two discs.
- The pick up unit can now be taken off.
17. Remove the drive mechanism of the drawer
- Remove CD drive (para 2).
- Undo 4 screws K (Fig. 27) and remove drive mechanism.
18. Remove the drive mechanism of the turntable
- Remove the pick up unit (para 16).
- By turning the gear wheel J (Fig. 25) set the turntable to "PLAY"
position (Fig. 26).
- Undo screw L (Fig. 26) and remove turntable.
- Undo 6 screws M (Fig. 27) and remove drive mechanism.
G G
H
H
J
L
M
M
K
K
