M 7-C / M 17-C / M 27-C Allgemeiner Teil / General Section
GRUNDIG Service 1 - 7
12. Ausbau der NF-Verstärkerplatte (M 17-C, M 27-C)
- Netzteil / NF-Verstärker Einheit ausbauen (Pkt. 9).
- Verbindungsplatte Y abziehen (Fig. 15).
- 2 Schrauben 1 herausschrauben (Fig. 17).
13. Ausbau der NF-Verstärkerplatte (M 7-C)
- 2 Schrauben 2 und 2 Schrauben 3 (Fig. 18) herausschrauben und
die Abdeckung 4 abnehmen.
- Schraube 5 (Fig. 19) herausschrauben.
- 4 Schrauben 6 (Fig. 19) herausschrauben und den Kühlkörper
abnehmen.
- Beim Wiedereinsetzen der Leiterplatte darauf achten, daß sie richtig
in den Führungen 7 (Fig. 20) sitzt.
12. Removing the AF Amplifier Board (M 17-C, M 27-C)
- Remove the Power Supply / AF Amplifier Module (para 9).
- Pull off the connection Board Y (Fig. 15).
- Undo 2 screw 1 (Fig. 17).
13. Removing the AF Amplifier Board (M 7-C)
- Undo 2 screws 2 and 2 screws 3 (Fig. 18) and remove the cover 4.
- Undo screw 5 (Fig. 19).
- Undo 4 screws 6 (Fig. 19) and remove the heat sink.
- When mounting the Board take care that it fits in the guides 7
(Fig. 20).

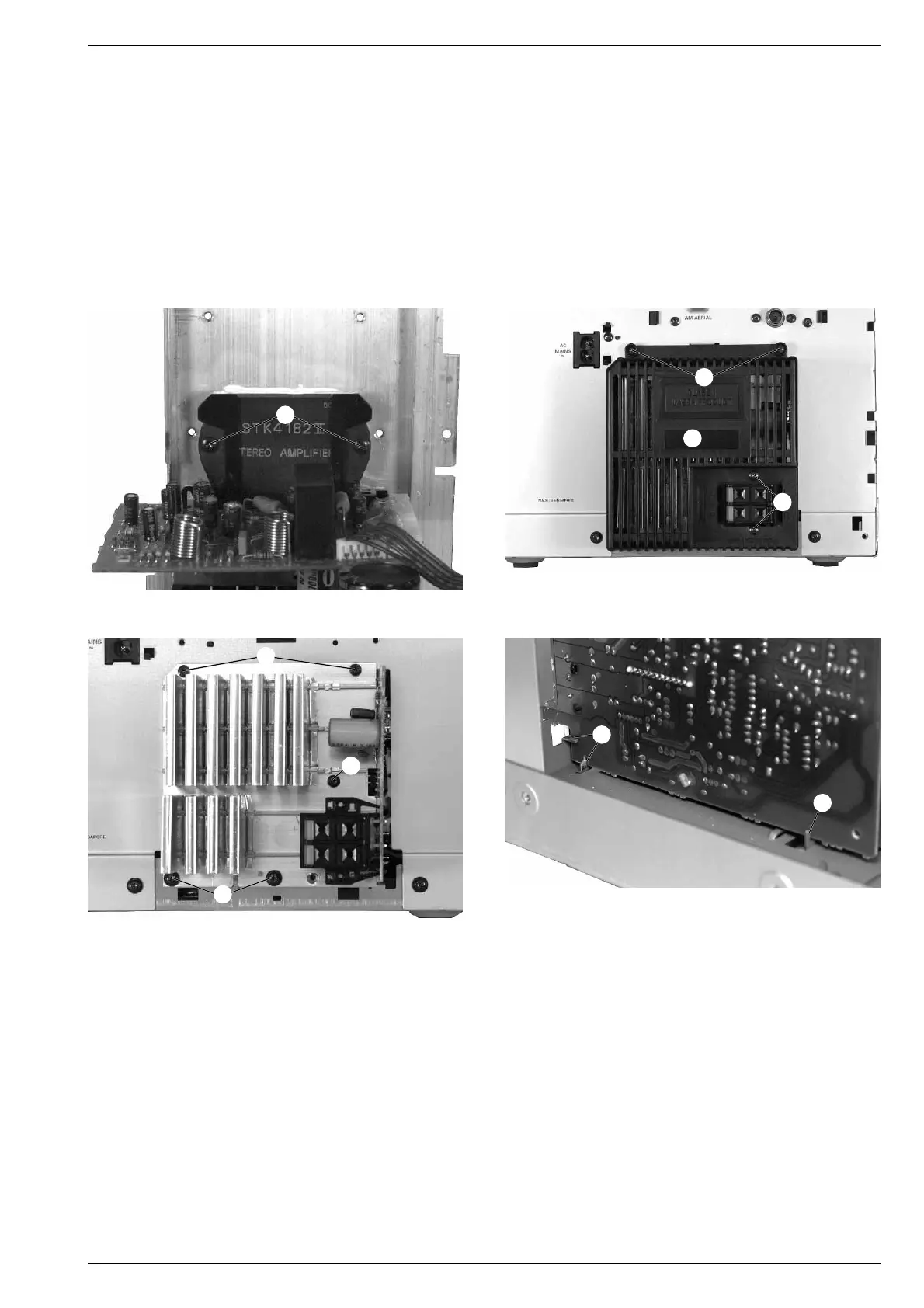

Fig. 17 Fig. 18
1
Fig. 19 Fig. 20
3
2
5
6
6
4
7
7
