Allgemeiner Teil / General Section M 7-C / M 17-C / M 27-C
1 - 6 GRUNDIG Service

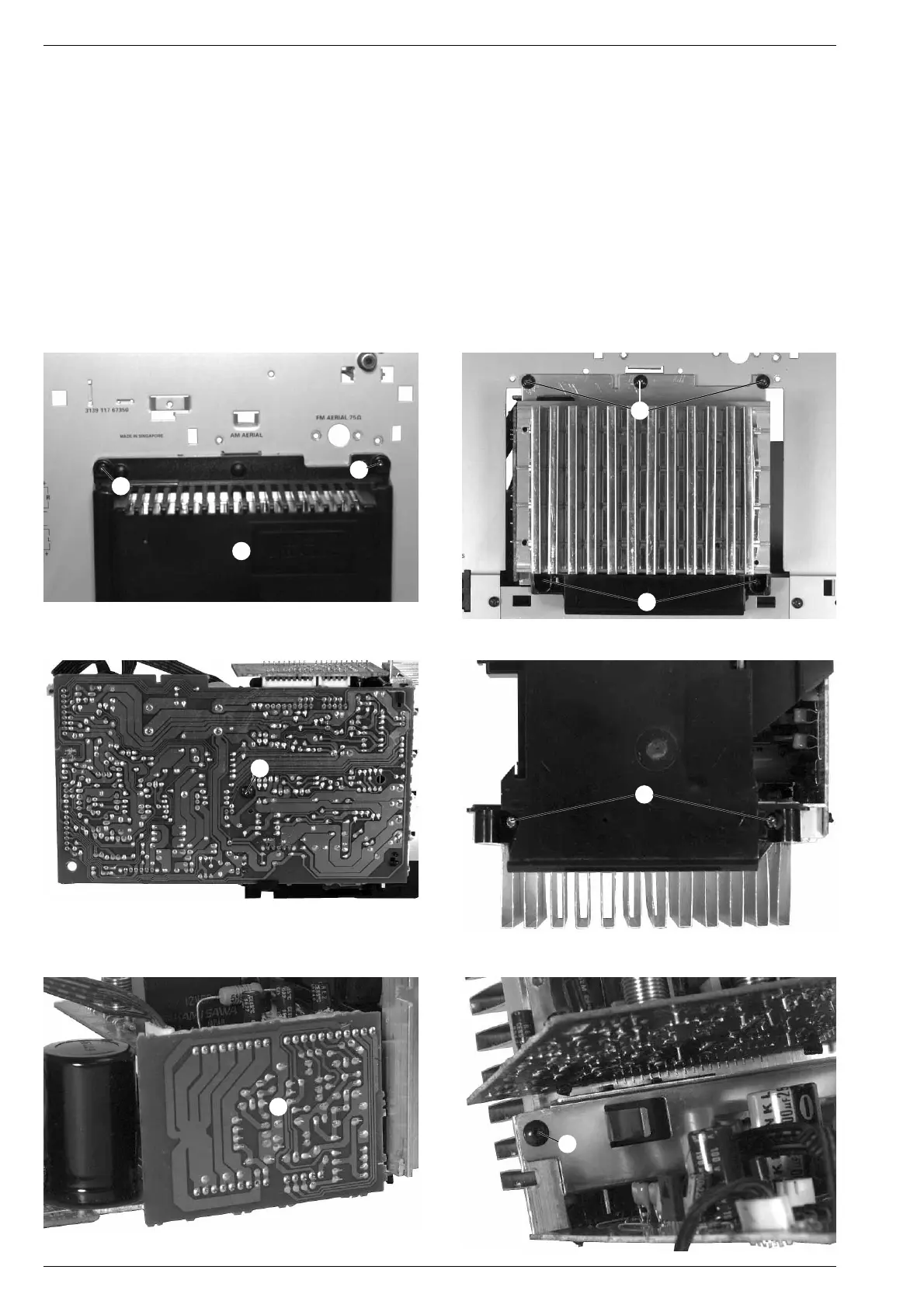

9. Ausbau der Netzteil / NF-Verstärker Einheit (M 17-C, M 27-C)
- Die 2 Schrauben S herausschrauben und die Abdeckung T
abnehmen (Fig. 11).
- Die 5 Schrauben U (Fig. 12) und die Schraube V (Fig. 10)
herausschrauben und die gesammte Einheit nach hinten herauszie-
hen, dabei Steckverbinder nach Bedarf öffen.
10. Ausbau des Lüfters (M 17-C, M 27-C)
- Netzteil / NF-Verstärker Einheit ausbauen (Pkt. 9).
- Schraube W (Fig. 13) und 2 Schrauben X (Fig. 14) herausschrau-
ben.
11. Ausbau der Netzteilplatte (M 17-C, M 27-C)
- Netzteil / NF-Verstärker Einheit ausbauen (Pkt. 9).
- Verbindungsplatte Y abziehen (Fig. 15).
- Schraube Z herausschrauben (Fig. 16).
9. Removing the Power Supply / AF Amplifier Module (M 17-C,
M 27-C)
- Undo 2 screws S and remove the cover T (Fig. 11).
- Undo 5 screws U (Fig. 12) and screw V (Fig. 10) and pull out the
complete module to the rear. Open connectors if necessary.
10. Removing the Fan (M 17-C, M 27-C)
- Remove the Power Supply / AF Amplifier Module (para 9).
- Undo srew W (Fig. 13) and 2 screws X (Fig. 14).
11. Removing the Power Supply Board (M 17-C, M 27-C)
- Remove the Power Supply / AF Amplifier Module (para 9).
- Pull off the connection Board Y (Fig. 15).
- Undo screw Z (Fig. 16).
Fig. 15 Fig. 16
Y
Z
S
S
T
U
U
Fig. 13 Fig. 14
W
X
Fig. 11 Fig. 12
