Allgemeiner Teil / General Section
PA2/PA3

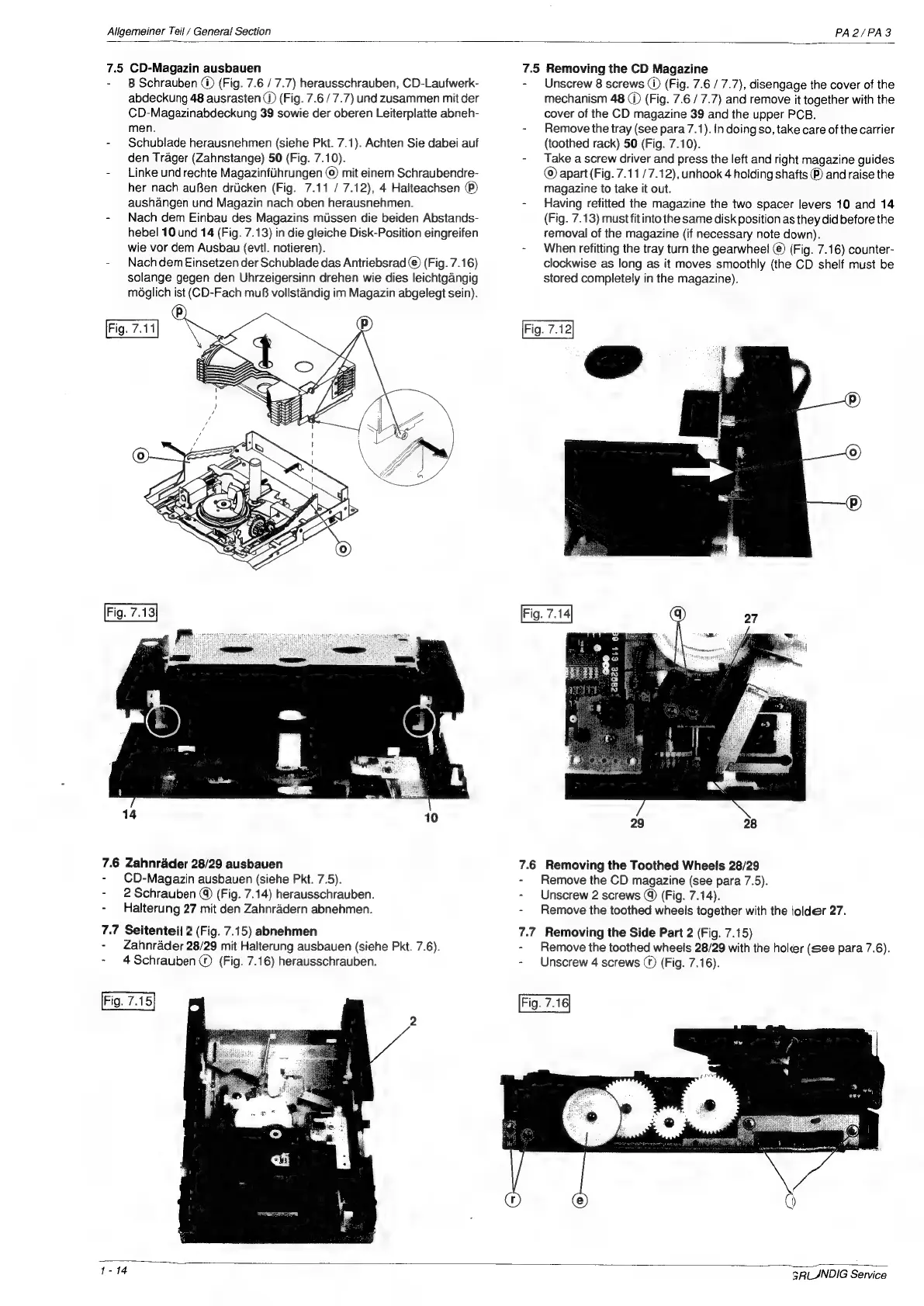

7.5 CD-Magazin ausbauen
8 Schrauben @ (Fig. 7.6 / 7.7) herausschrauben, CD-Laufwerk-
abdeckung 48 ausrasten (D (Fig. 7.6 / 7.7) und zusammen mit der
CD-Magazinabdeckung 39 sowie der oberen Leiterplatte abneh-
men.
Schublade herausnehmen (siehe Pkt. 7.1). Achten Sie dabei auf
den Trager (Zahnstange) 50 (Fig. 7.10).
Linke und rechte Magazinfiihrungen ©) mit einem Schraubendre-
her nach auBen driicken (Fig. 7.11 / 7.12), 4 Halteachsen ®)
aushangen und Magazin nach oben herausnehmen.
Nach dem Einbau des Magazins missen die beiden Abstands-
hebel 10 und 14 (Fig. 7.13) in die gleiche Disk-Position eingreifen
wie vor dem Ausbau (evtl. notieren).
Nach dem Einsetzen der Schublade das Antriebsrad ©) (Fig. 7.16)
solange gegen den Uhrzeigersinn drehen wie dies leichtgangig
médglich ist (CD-Fach muB vollstandig im Magazin abgelegt sein).
7.6 Zahnrader 28/29 ausbauen
CD-Magazin ausbauen (siehe Pkt. 7.5).
2 Schrauben @ (Fig. 7.14) herausschrauben.
Halterung 27 mit den Zahnradern abnehmen.
7.7 Seitenteil 2 (Fig. 7.15) abnehmen
Zahnrader 28/29 mit Halterung ausbauen (siehe Pkt. 7.6).
4 Schrauben ©) (Fig. 7.16) herausschrauben.
7.5 Removing the CD Magazine
Unscrew 8 screws @ (Fig. 7.6 / 7.7), disengage the cover of the
mechanism 48 @ (Fig. 7.6 / 7.7) and remove it together with the
cover of the CD magazine 39 and the upper PCB.
Remove the tray (see para 7.1). In doing so, take care of the carrier
(toothed rack) 50 (Fig. 7.10).
Take a screw driver and press the left and right magazine guides
© apart (Fig. 7.11 /7.12), unhook 4 holding shafts ® and raise the
magazine to take it out.
Having refitted the magazine the two spacer levers 10 and 14
(Fig. 7.13) must fit into the same disk position as they did before the
removal of the magazine (if necessary note down).
When refitting the tray turn the gearwheel ©) (Fig. 7.16) counter-
clockwise as long as it moves smoothly (the CD shelf must be
stored completely in the magazine).
7.6 Removing the Toothed Wheels 28/29
Remove the CD magazine (see para 7.5).
Unscrew 2 screws @) (Fig. 7.14).
Remove the toothed wheels together with the lolder 27.
7.7 Removing the Side Part 2 (Fig. 7.15)
Remove the toothed wheels 28/29 with the holer (See para 7.6).
Unscrew 4 screws (©) (Fig. 7.16).
-14
