Grundig PA 3 Service Manual

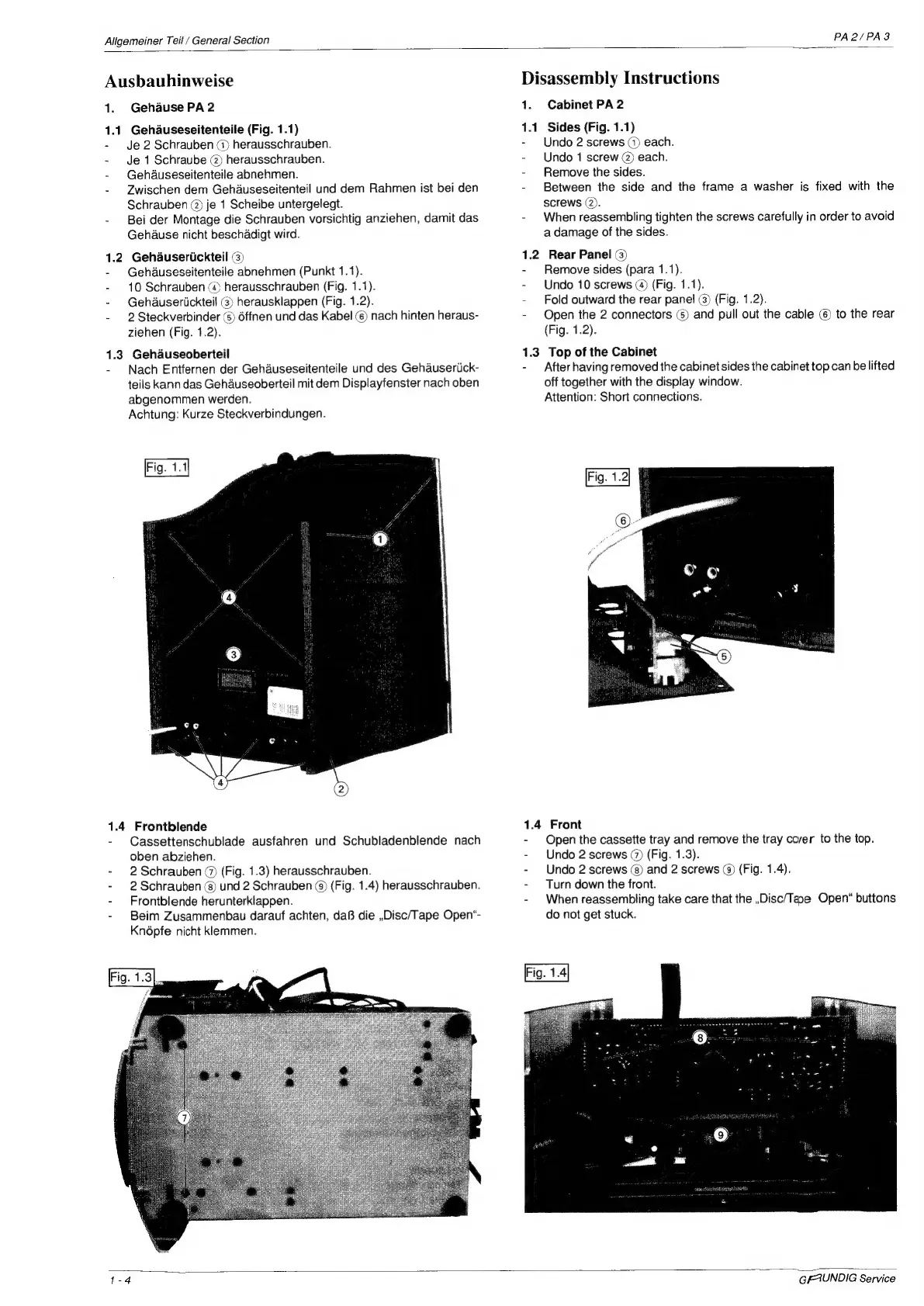

Allgemeiner Teil / General Section
PA 2/PA3
Ausbauhinweise
1.
Gehause PA 2
1.1 Gehauseseitenteile (Fig. 1.1)
Je 2 Schrauben @) herausschrauben.
Je 1 Schraube @ herausschrauben.
Gehauseseitenteile abnehmen.
Zwischen dem Gehauseseitenteil und dem Rahmen ist bei den
Schrauben @ je 1 Scheibe untergelegt.
Bei der Montage die Schrauben vorsichtig anziehen, damit das
Gehause nicht beschadigt wird.
1.2 Gehauserickteil (3)
Gehauseseitenteile abnehmen (Punkt 1.1).
10 Schrauben @ herausschrauben (Fig. 1.1).
Gehauseriickteil (3) herausklappen (Fig. 1.2).
2 Steckverbinder (5) éffnen und das Kabel () nach hinten heraus-
ziehen (Fig. 1.2).
1.3 Gehauseoberteil
Nach Entfernen der Gehauseseitenteile und des Gehausertick-
teils kann das Gehauseoberteil mit dem Displayfenster nach oben
abgenommen werden.
Achtung: Kurze Steckverbindungen.
1.4 Frontblende
Cassettenschublade ausfahren und Schubladenblende nach
oben abziehen.
2 Schrauben (7) (Fig. 1.3) herausschrauben.
2 Schrauben () und 2 Schrauben (8) (Fig. 1.4) herausschrauben.
Frontblende herunterklappen.
Beim Zusammenbau darauf achten, daB die ,Disc/Tape Open*-
Knépfe nicht klemmen.
Disassembly Instructions
1.
Cabinet PA 2
1.1 Sides (Fig. 1.1)
Undo 2 screws (1) each.
Undo 1 screw @) each.
Remove the sides.
Between the side and the frame a washer is fixed with the
Screws (2).
When reassembling tighten the screws carefully in order to avoid
a damage of the sides.
1.2 Rear Panel (3)
Remove sides (para 1.1).
Undo 10 screws (4) (Fig. 1.1).
Fold outward the rear panel (3) (Fig. 1.2).
Open the 2 connectors (5) and pull out the cable © to the rear
(Fig. 1.2).
1.3 Top of the Cabinet
After having removed the cabinet sides the cabinet top can be lifted
off together with the display window.
Attention: Short connections.
1.4 Front
Open the cassette tray and remove the tray cover to the top.
Undo 2 screws (7) (Fig. 1.3).
Undo 2 screws (8) and 2 screws (g) (Fig. 1.4).
Turn down the front.
When reassembling take care that the ,Disc/Taae Open" buttons
do not get stuck.
GFAUNDIG Service
