Grundig PA 3 Service Manual

PA2/PA3
Allgemeiner Teil / General Section

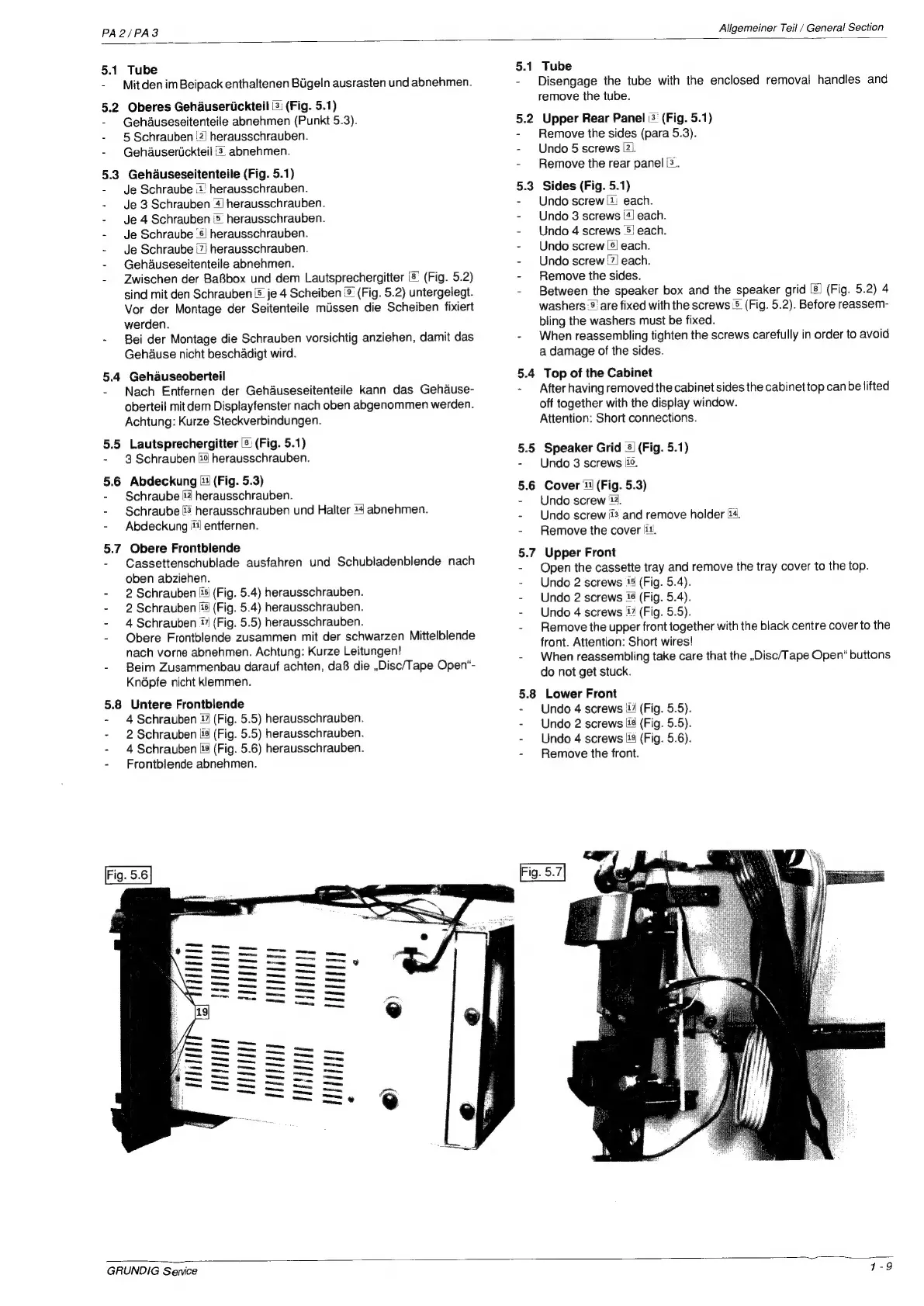

5.1 Tube
-
MitdenimBeipack
enthaltenen
Blgeln
ausrasten
und
abnehmen.
5.2 Oberes Gehduseriickteil 3: (Fig. 5.1)
- Gehdauseseitenteile abnehmen (Punkt 5.3).
- 5 Schrauben '2] herausschrauben.
- Gehauseriickteil (3, abnehmen.
5.3 Gehauseseitenteile (Fig. 5.1)
- Je Schraube ‘1! herausschrauben.
- Je3Schrauben 4] herausschrauben.
- Je 4 Schrauben i=: herausschrauben.
- Je Schraube 6] herausschrauben.
- Je Schraube i7| herausschrauben.
- Gehauseseitenteile abnehmen.
-
Zwischen
der
BaBbox
und
dem
Lautsprechergitter
[@
(Fig.
5.2)
sind
mit
den
Schrauben
=
je
4
Scheiben
©
(Fig.
5.2)
untergelegt.
Vor
der
Montage
der
Seitenteile
mtissen
die
Scheiben
fixiert
werden.
- Bei der Montage die Schrauben vorsichtig anziehen, damit das
Gehause nicht beschadigt wird.
5.4 Gehauseoberteil
- Nach Entfernen der Gehauseseitenteile kann das Gehause-
oberteil
mit
dem
Displayfenster
nach
oben
abgenommen
werden.
Achtung: Kurze Steckverbindungen.
5.5 Lautsprechergitter (2: (Fig. 5.1)
- 3 Schrauben 29 herausschrauben.
5.6 Abdeckung !1 (Fig. 5.3)
- Schraube #2 herausschrauben.
- Schraube & herausschrauben und Halter 24 abnehmen.
- Abdeckung i entfernen.
5.7 Obere Frontblende
-
Cassettenschublade
ausfahren
und
Schubladenblende
nach
oben
abziehen.
- 2 Schrauben [si (Fig. 5.4) herausschrauben.
- 2 Schrauben 6 (Fig. 5.4) herausschrauben.
- 4 Schrauben 17 (Fig. 5.5) herausschrauben.
- QObere Frontblende zusammen mit der schwarzen Mittelblende
nach vorne abnehmen. Achtung: Kurze Leitungen!
- Beim Zusammenbau darauf achten, daB die ,Disc/Tape Open*-
Kndpfe nicht klemmen.
5.8 Untere Frontblende
- 4 Schrauben 1 (Fig. 5.5) herausschrauben.
- 2 Schrauben lis (Fig. 5.5) herausschrauben.
- 4 Schrauben [9 (Fig. 5.6) herausschrauben.
- Frontblende abnehmen.
HNN
5.1 Tube
- Disengage the tube with the enclosed removal handles and
remove the tube.
5.2 Upper Rear Panel 2 (Fig. 5.1)
- Remove the sides (para 5.3).
- Undo 5 screws [2i.
- Remove the rear panel i2.
5.3 Sides (Fig. 5.1)
- Undo screw it: each.
- Undo 3 screws [4] each.
- Undo 4 screws 5! each.
- Undo screw [6] each.
- Undo screw 7] each.
- Remove the sides.
- Between the speaker box and the speaker grid [&] (Fig. 5.2) 4
washers :2!are fixed with the screws 5 (Fig. 5.2). Before reassem-
bling the washers must be fixed.
- Whenreassembling tighten the screws carefully in order to avoid
a damage of the sides.
5.4 Top of the Cabinet
- After having removed the cabinet sides the cabinet top can be lifted
off together with the display window.
Attention: Short connections.
5.5 Speaker Grid -8] (Fig. 5.1)
- Undo 3 screws /i9.
5.6 Cover 11] (Fig. 5.3)
- Undo screw 22.
- Undo screw #3 and remove holder !4.
- Remove the cover /1!.
5.7 Upper Front
- Open the cassette tray and remove the tray cover to the top.
- Undo 2 screws 15 (Fig. 5.4).
- Undo 2 screws 28 (Fig. 5.4).
- Undo 4 screws 17 (Fig. 5.5).
- Remove the upper front together with the black centre cover to the
front. Attention: Short wires!
- When reassembling take care that the ,Disc/Tape Open" buttons
do not get stuck.
5.8 Lower Front
- Undo 4 screws 17 (Fig. 5.5).
- Undo 2 screws i (Fig. 5.5).
- Undo 4 screws [9 (Fig. 5.6).
- Remove the front.
GRUNDIG Senice
