UMS 1 / UMS 2 Abgleich / Alignment
GRUNDIG Service 2 - 3
Frequenzzähler an Meßpunkt L. LINE OUT oder R. LINE
OUT.
Testcassette 448 A einlegen,
3150Hz abspielen.
Drehmomentcassette 456 einlegen.
Gerätefunktion: Start
Tonhöhenschwankungsmesser an Meßpunkt L. LINE
OUT oder R. LINE OUT.
Testcassette 448 A einlegen,
3150Hz abspielen.
NF-Voltmeter an Meßpunkt L. DOLBY (linker Kanal) bzw.
R. DOLBY (rechter Kanal).
NF-Generator an Buchsen AUX
U
e
= 50mV, f = 400Hz bzw. 19kHz.
Bespielbare Cassette der Bandsorte
Cr (IEC II) einlegen.
Gerätefunktion: AUX
Aufnahme-Pause
Dolby aus
Frequenzzähler an Meßpunkt L1 (R413).
Bespielbare Cassette der Bandsorte Cr (IEC II) einlegen.
Gerätefunktion: Aufnahme-Pause
NF-Voltmeter an Meßpunkt L1 (parallel zu R413).
Bespielbare Cassette einlegen.
Gerätefunktion: Aufnahme-Pause
NF-Voltmeter an Meßpunkt L. LINE OUT bzw. R. LINE
OUT.
Testcassette 448 A einlegen, 10kHz abspielen.
Die Kopfeinstellschrauben sind durch Abnehmen des Cas-
settenfachdeckels zugänglich (bei geöffnetem Cassetten-
fach die Abdeckung nach oben schieben).
NF-Voltmeter an Meßpunkt L. DOLBY (linker Kanal) bzw.
R. DOLBY (rechter Kanal).
Testcassette 448 A einlegen.
315Hz (250nWb/m) abspielen.
Dolby aus
2. Cassettendeck
Meßgeräte/Meßmittel:
Frequenzzähler, NF-Voltmeter, NF-Generator, Klirranalysator, Tonhöhenschwankungsmesser,
Cr-Testcassette 448 A (Sach-Nr. 35079-023.00), Drehmomentcassette 456 (Sach-Nr. 35079-014.00).
Abgleich-Lageplan siehe Seite 2-5.

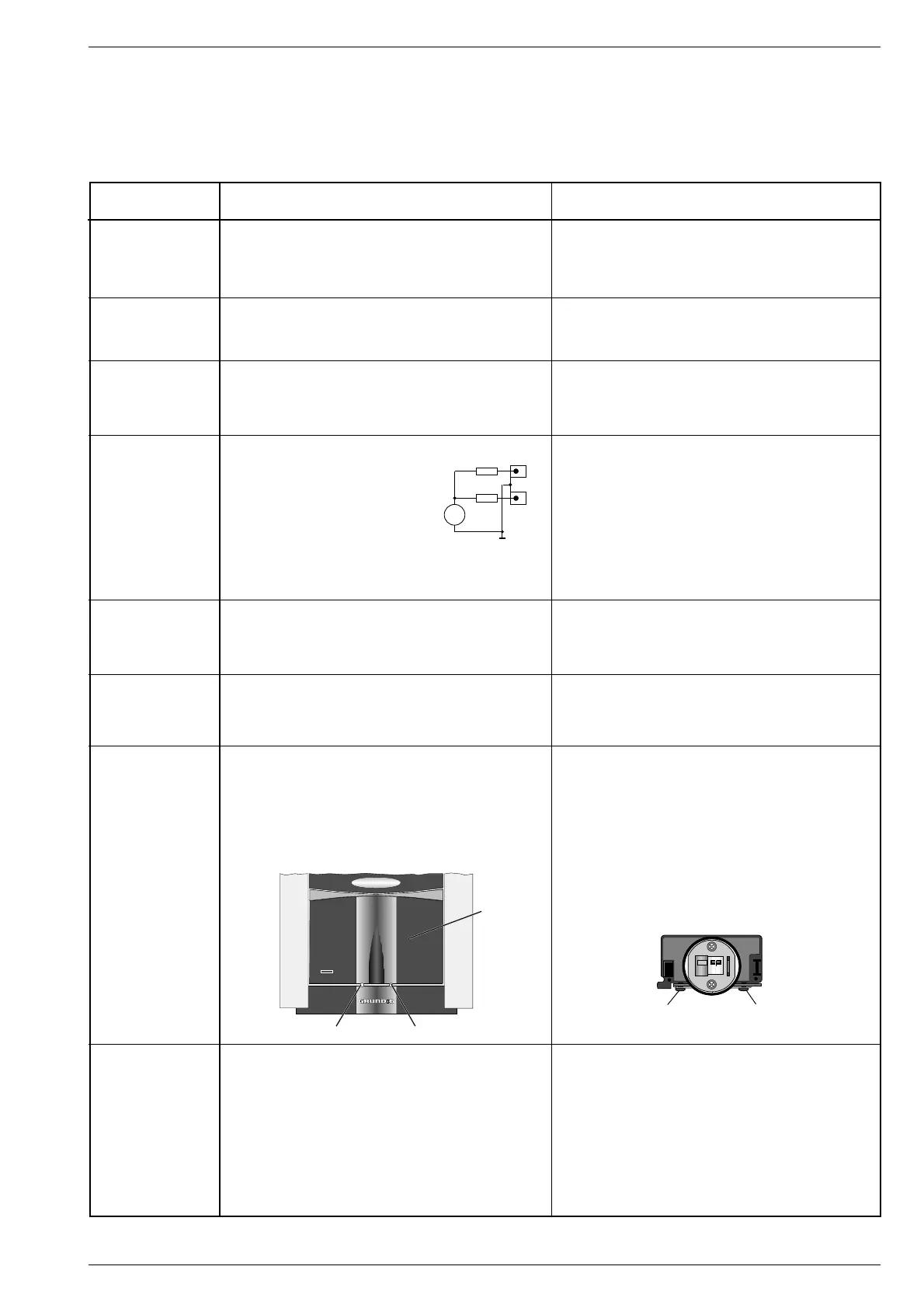

Abgleich Vorbereitung Abgleichvorgang
1. Bandgeschwin-
digkeit
2. Aufwickel-
moment bei Start
3. Gleichlauf
4. MPX-Filter
(19 kHz Stereo-
pilotton)
5. Löschfrequenz
6. Löschstrom
7. Kopfspalt-
senkrecht-
stellung
(Azimut)
8. Wiedergabepegel
Bezugsband-
abtastung
(Dolby-Pegel)
≈
10k
10k
AUX
L
R
Mit dem Einstellregler SVR106 3150Hz ± 1% einstellen.
Bei der Gerätefunktion START soll das Drehmoment
25 ... 70 x 10
-4
Nm ≈ 40g-cm betragen.
Gleichlaufabweichung < 0,13% (IEC wtd).
Wiedergabemeßzeit ≥ 30 Sekunden.
Die bei 400Hz an den Meßpunkten L. DOLBY bzw.
R. DOLBY gemessene Referenzspannung = 0dB (ref).
Bei 19kHz an den Meßpunkten L. DOLBY bzw. R. DOLBY
mit F124 (linker Kanal) bzw. F224 (rechter Kanal) minima-
le Spannung einstellen (≤ -30dB).
Die Oszillatorfrequenz soll 85kHz ± 1kHz betragen.
Einstellen mit L401.
Löschstrom:
Cr.: 95mA ± 10% gemessen an R413 = 95mV ± 10%.
Fe.: 78mA ± 10% gemessen an R413 = 78mV ± 10%.
Bandlaufrichtung "Normal"
Mit der Kopfeinstellschraube 1 den linken oder rechten
Kanal auf Pegelmaximum einstellen.
Danach linken und rechten Kanal parallel schalten. Durch
kleinstmögliches Nachstellen der Kopfeinstellschraube 1
den Ausgangspegel auf Maximum einstellen.
Testcassette drehen.
Bandlaufrichtung "Reverse"
Einstellung mit der Kopfeinstellschraube 2 wie bei Band-
laufrichtung "Normal".
AW-Kopf
Mit SVR102 (links), SVR202 (rechts) einen Wiedergabe-
pegel von 308mV ± 0,5dB einstellen.
(Meßpunkte R./L. LINE OUT ≈ 950mV)
Bei Verwendung einer Testcassette mit 200nWb/m ist der
Wiedergabepegel auf 245mV ± 0,5dB einzustellen
(Meßpunkte R./L. LINE OUT ≈ 750mV)
12
PLAYBACK
AUTOREVERSE
?
EJECT
RECORD
0
DOLBY B NR
1
2
Cassetten-
fachdeckel
