Abgleich / Alignment UMS 1 / UMS 2
2 - 4 GRUNDIG Service

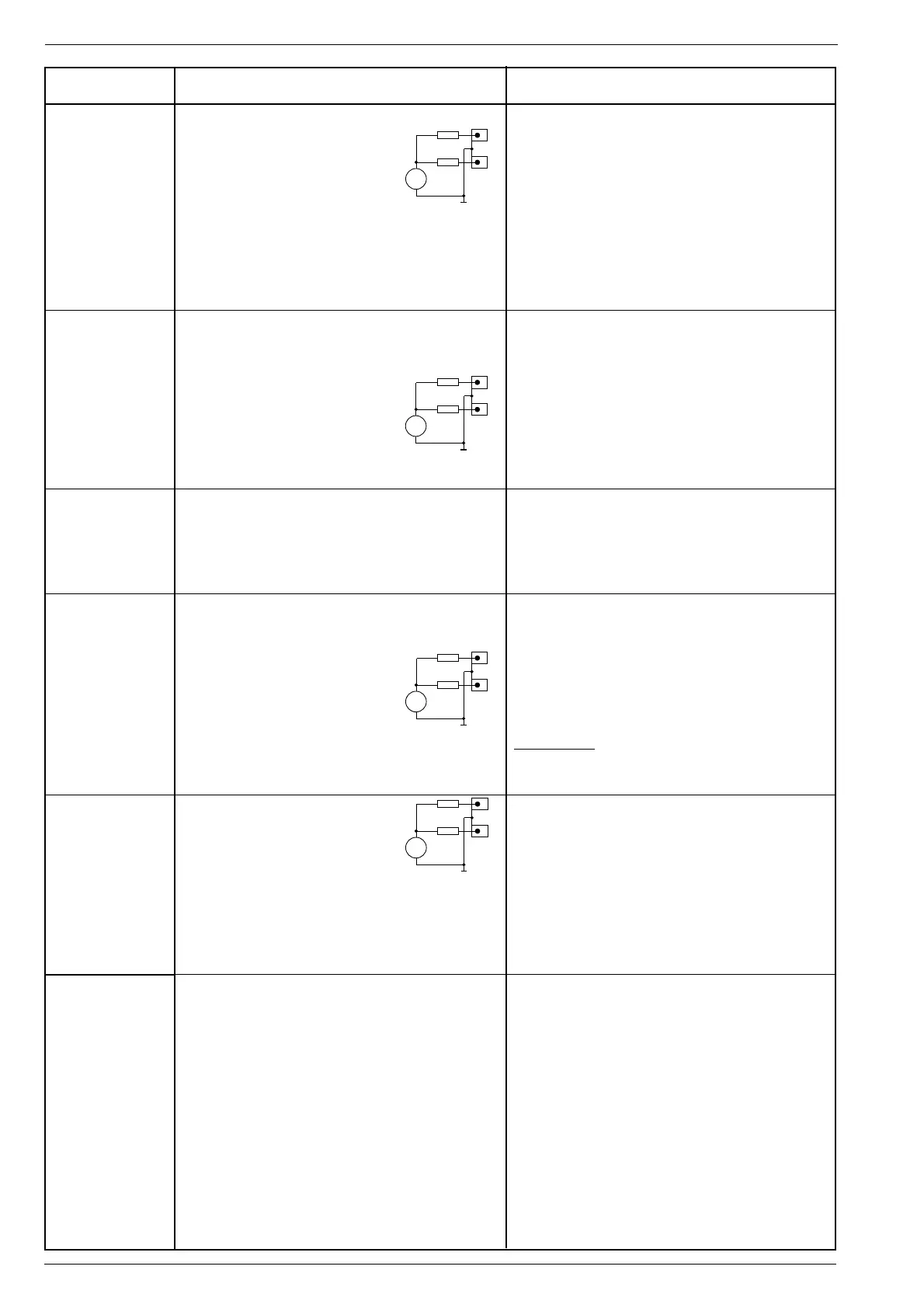

Abgleich Vorbereitung Abgleichvorgang
9. NF-Kopfstrom
Grobeinstellung
10.NF-Kopfstrom
Feineinstellung
11.Vormagnetisie-
rungsspannung
Grobeinstellung
12.Frequenzgang-
einstellung bei
Eigenaufnahme
13.Klirrfaktor
Mit SVR104 (linker Kanal) und mit SVR204 (rechter Kanal)
an den Meßpunkten L. REC und R. REC 6,0mV einstellen.
Mit Fe IEC I-Cassetten müssen 4,5mV zu messen sein.
U
a
= 23mV bei Aufnahme an den Meßpunkten L. DOLBY
und R. DOLBY.
Bei Wiedergabe der gemachten Aufnahme muß an den
Meßpunkten L. DOLBY und R. DOLBY ein Pegel von
23mV ± 0,5dB zu messen sein.
Wird dieser Wert nicht erreicht, so sind die Kopfstromregler
SVR104 (linker Kanal) bzw. SVR204 (rechter Kanal) bei
Aufnahme nachzustellen.
Bei Aufnahme mit Fe IEC I-Cassette müssen
23mV ± 1dB zu messen sein.
Bei Cr-Cassette mit SVR103 (linker Kanal) und mit SVR203
(rechter Kanal) am Meßpunkt L. REC bzw. R. REC 14,5mV
einstellen.
Mit Fe-Cassette müssen 12mV zu messen sein.
Bei Wiedergabe der gemachten Aufnahmen (400 Hz und
12,5 kHz) darf an den Meßpunkten L. DOLBY und
R. DOLBY die Pegeldifferenz nicht größer als 0,5dB sein.
Ist U
a
f
2
zu U
a
f
1
größer als 0,5dB, so ist eine Vormagneti–
sierungskorrektur vorzunehmen.
Einstellen mit SVR103 (linker Kanal) und mit SVR203
(rechter Kanal).
U
a
f
2
(12,5kHz)
U
a
f
1
(400Hz)
Klirranalysator an Meßpunkt L. LINE OUT bzw. R. LINE
OUT (mit 47kΩ abgeschlossen).
Gerätefunktion: Wiedergabe
Dolby aus
Klirrfaktor bei Wiedergabe der gemachten Aufnahme:
Fe IEC I K
3
≤ 1,5%
CrO
2
IEC II K
3
≤ 2,5%
NF-Voltmeter an Meßpunkt L. REC (linker Kanal) bzw. R.
REC (rechter Kanal).
NF-Generator an Buchsen AUX
U
e
= 50mV, f = 1kHz.
Vormagnetisierung ausschalten durch Kurzschließen von
Basis - Emitter des Transistors T123 (OPT 1).
Bespielbare Cassette der Bandsorte Cr IEC II einlegen.
Gerätefunktion: AUX
Aufnahme-Start
Dolby aus
NF-Voltmeter an Meßpunkt L. DOLBY (linker Kanal) bzw.
R. DOLBY (rechter Kanal).
Bespielbare Cassette der Bandsorte Cr IEC II einlegen.
NF-Generator an Buchsen AUX
U
e
= 50mV, f = 400HZ.
Gerätefunktion: AUX
Aufnahme-Start
Dolby aus
–
Wdg.-Start
NF-Voltmeter über einen kapazitiven Spannungsteiler
1:1000 an den Meßpunkt L. REC (linker Kanal) bzw.
R. REC (rechter Kanal) anschließen.
Bespielbare Cassette der Bandsorte Fe bzw. Cr einlegen.
Gerätefunktion: Aufnahme-Pause
NF-Voltmeter an Meßpunkt L. DOLBY (linker Kanal) bzw.
R. DOLBY (rechter Kanal).
Testcassette 448A Seite B (Leerbandteil) Cr IEC II oder
vergleichbares Band einlegen.
NF-Generator an Buchsen AUX
U
e
= 23mV, f
1
= 400Hz, f
2
= 12,5kHz
Gerätefunktion: AUX
Aufnahme-Start
Dolby aus
–
Wdg.-Start
NF-Generator an Buchsen AUX
U
e
= 500mV, f = 333Hz
Testcassette 448 A Seite B
(Leerbandteil) Cr IEC II oder
vergleichbares Band einlegen.
Gerätefunktion: AUX
Aufnahme-Start
Dolby aus
≈
10k
10k
AUX
L
R
≈
10k
10k
AUX
L
R
≈
10k
10k
AUX
L
R
= 0dB ± 0,5dB
≈
10k
10k
AUX
L
R
