WORKSTATION GYSPRESS 10T PP CONTROL
IT
100
RUMORE
Il manuale deve includere una dichiarazione di emissione di rumore secondo la norma ISO 15744.
Livello di potenza sonora ponderato : L
WA = 78dB
DESCRIZIONE RIVETTATRICE (FIG.1)
1- Braccio in acciaio 6- Manopola di controllo del pistone
2- Asse del pistone 7- Pulsante di scarico
3- Perno di bloccaggio 8- Scarico dell’aria
4- Connettore di controllo per adattatore 50kN 9- Tappo di riempimento dell’olio
5- Manopola di controllo del pistone 10- Spia stato rivettatrice
DESCRIZIONE WORKSTATION (FIG.2)
1- Pulsante di avvio 4- Alimentazione
2- Schermo HMI 5- Fasci cavi di collegamento rivettatrice
3- Filtro di regolazione della pressione dell’aria

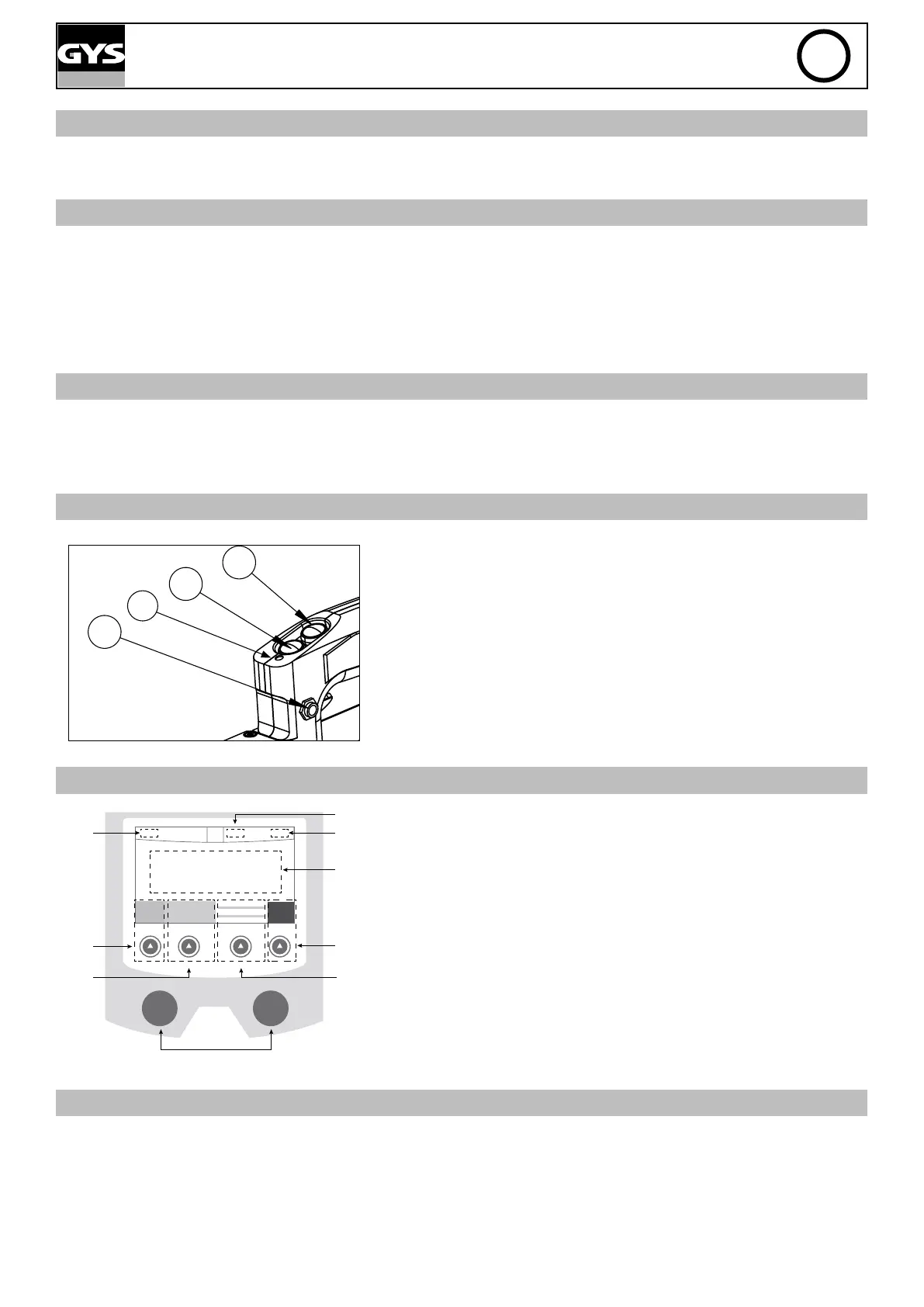

IMPUGNATURA RIVETTATRICE
4
6
5
10
4: Connettore di controllo per adattatore 50kN
5 : Pulsante di uscita del pistone
6 : Pulsante di uscita del pistone
10 : Spia stato rivettatrice
CONTROLLO DELLA MACCHINA
1
9
8
7
6
5
4
2
3
1 : Ora corrente
2 : Pulsante n°1 : Menu generale o ritorno al menu precedente
3 : Pulsante n°2 : Parametri di rivettatura in corso
4 : Manopole di navigazione
5 : Pulsante n°3 : Selezione del braccio o dell’adattatore
6 : Premere il pulsante n. 4 : Validazione
7 : Visualizzazione delle impostazioni correnti
8 : Pressione della rete di aria compressa
9 : Forza di serraggio in corso
SPIA DELLA RIVETTATRICE
La spia sull’impugnatura della rivettatrice (10) fornisce informazioni sullo stato della rivettatrice.
Rivettatrice a riposo
- Spia verde: nessun difetto, la macchina è pronta all’uso
- Spia arancio: presenza di un guasto (pressione insuciente nella rete dell’aria compressa, guasto alla rete, utensile
sbagliato)
