12
WORKSTATION GYSPRESS 10T PP CONTROL
FR
REMPLACEMENT DES BRAS ET ACCESSOIRES
Utiliser uniquement les bras et accessoires recommandés par GYS.
BRUIT
Niveau de puissance acoustique pondéré : L
WA = 78dB
DESCRIPTION RIVETEUSE (FIG.1)
1- Bras en acier 6- Bouton de contrôle vérin
2- Axe vérin 7- Gâchette de décharge
3- Goupille de blocage 8- Échappement d’air
4- Connecteur de contrôle pour adaptateur 50kN 9- Bouchon de remplissage d’huile
5- Bouton de contrôle vérin 10- Voyant état riveteuse
DESCRIPTION WORKSTATION (FIG.2)
1- Bouton de mise en route 4- Alimentation secteur
2- Écran IHM 5- Faisceau de liaison riveteuse
3- Filtre régulateur de pression d’air

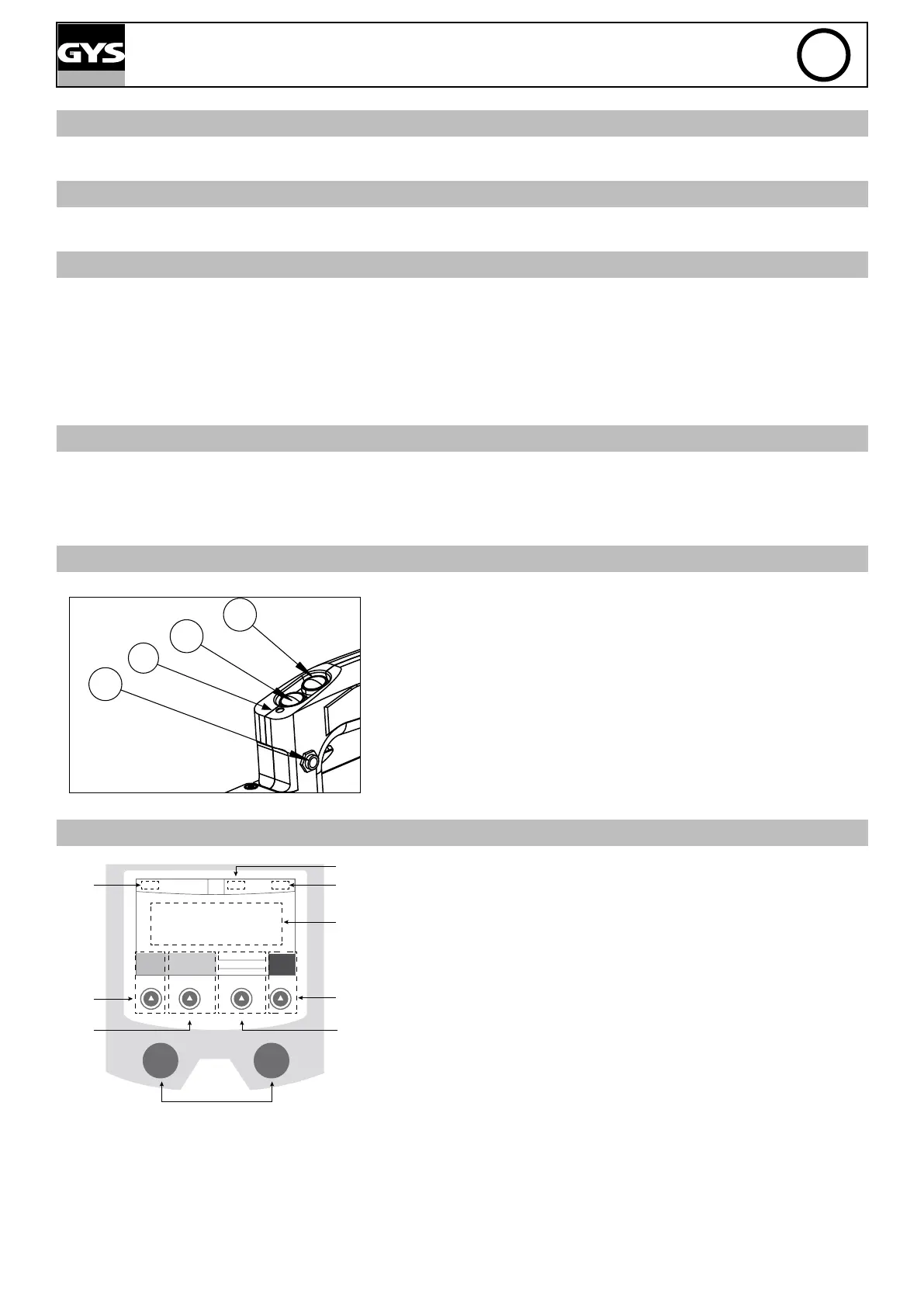

POIGNÉE RIVETEUSE
4
6
5
10
4: Connecteur de contrôle pour adaptateur 50kN
5 : Bouton de sortie du vérin
6 : Bouton de rentrée du vérin
10 : Voyant état riveteuse
COMMANDE DE LA MACHINE
1
9
8
7
6
5
4
2
3
1 : Heure courante
2 : Bouton poussoir n°1 : Menu général ou retour au menu précédent
3 : Bouton poussoir n°2 : Paramètres de rivetage en cours
4 : Molettes de navigation
5 : Bouton poussoir n°3 : Sélection du bras ou de l’adaptateur
6 : Bouton poussoir n° 4 : Validation
7 : Achage des réglages en cours
8 : Pression du réseau d’air comprimé
9 : Eort de serrage en cours
